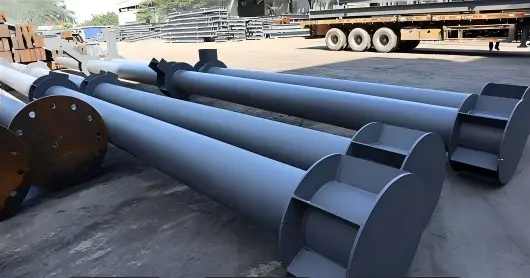

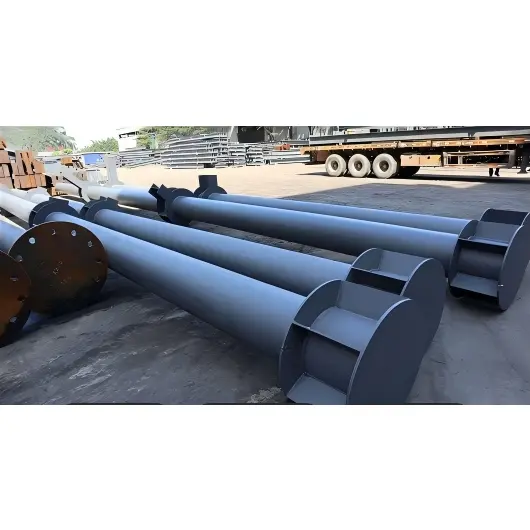

Cirkulär ihålig stålrörspelare

Dessa pelare har en slät, rak cylindrisk profil och ett ringformigt tvärsnitt som säkerställer en jämn lastfördelning och överlägsen axiell bärförmåga. De överför effektivt laster från överbyggnaden till grunden och är lämpliga för vertikalt stöd i olika applikationer, inklusive lätta och tunga stålkonstruktioner, landskapsarkitektur, arenor, gångvägar, industrianläggningar och prefabricerade byggnader. De levereras kompletta med nödvändiga anslutningskomponenter som bottenplattor, förstyvningsplattor, anslutningsplattor och höghållfasta bultar.

Produktdefinition och konfiguration

I. Grundläggande definition av cirkulära rörpelare

Den cirkulära ihåliga stålrörspelaren är en vertikal lastbärande komponent med ett ihåligt, cirkulärt tvärsnitt. Dessa pelare är huvudsakligen konstruerade av sömlösa eller svetsade cirkulära stålrör och används i stor utsträckning i stålkonstruktionsbyggnader, kommunala projekt, broar och arenor, där de främst tål axiell kompression, böjmoment och vridmoment.

1. Kärnattribut

Material: Övervägande kolkonstruktionsstål och låglegerat stål; galvaniserade ytbehandlingar, rostskyddsbeläggningar eller rostfritt stål finns tillgängliga för utomhus- eller korrosiva miljöer.

Tvärsnittsegenskaper: Definieras av ytterdiameter (D) och väggtjocklek (t); den ihåliga cirkulära formen säkerställer jämn lastfördelning i alla riktningar, utmärkt vrid- och tryckhållfasthet och minimal spänningskoncentration.

Tillverkningsprocess: Tillgänglig som sömlösa rörpelare (integrerat valsade, med hög belastningskapacitet) eller svetsade rörpelare (bildade av valsning och svetsning av stålplåtar, vilket ger lägre kostnader).

2. Huvudapplikationsscenarier

Kärnrör för superhöga byggnader, stora arenor (utställningscenter/stadioner), höghastighetsjärnvägsstationer, baldakiner, industrianläggningar, bropelare, kommunala skyddsräcksstolpar, landskapspelare etc. 3. Grundspecifikation Notation

Standardnotation: φ Ytterdiameter × Väggtjocklek × Längd; t.ex. φ219×8×6000 (Ytterdiameter 219mm, Väggtjocklek 8mm, Kolumnlängd 6m).

II. Circular Hollow Section (CHS) Column Assembly Konfiguration

Ett komplett system som består av den huvudsakliga cirkulära ihåliga stålrörskolonnkroppen, övre och nedre ändanslutningar, anslutningstillbehör och hjälpkomponenter. Den är kategoriserad i fem huvudmoduler baserade på plats: pelarkroppen, pelarbasen/fundamentet, pelarens toppanslutning, balk-till-pelarkopplingen och extra tillbehör.

1. Kolumnkropp (kärnkomponent)

Huvudcirkulärt rör: Rördiameter, väggtjocklek och material väljs baserat på belastningskrav; extra långa pelare kan tillverkas i segment, utrustade med skarvar för skarvning (fläns, svetsad eller plug-in anslutningar).

Förstärkningskonstruktioner (obligatoriskt för tunga eller höga applikationer):

Invändiga förstyvningsringar och längsgående förstyvningsribbor: För att förhindra lokal buckling av rörväggen.

Midjeminskning / Diameterövergångssektion: Övergång med cirkulära rör med variabel diameter när belastningen skiljer sig mellan övre och nedre sektioner.

2. Kolumnbasenhet (ansluter till fundamentet; bestämmer övergripande stabilitet)

En komplett lastbärande enhet för den nedre delen av CHS-pelaren; Det finns två vanliga former:

1) Typ av inbäddad ankarbult (vanligast)

·Grundplatta: Tjock cirkulär eller fyrkantig stålplåt, helsvetsad till pelarkroppen.

·Ankarbultar: Flera höghållfasta ankarbultar inbäddade i betongfundamentet.

·Tillbehör: Muttrar, brickor, utjämningsbrickor och injekteringsmaterial (för sekundär injektering för att jämna ut och säkra basen).

2) Sockelfundament av insatstyp (Cup-fundament)

· Betonghylsa (skål) + insatt pelarsektion + omgivande komprimerad betong eller finmassabetong; används ofta inom kommunalteknik och brobyggen.

3. Kolumntopmontering (Överför kraft och stöder överbyggnaden)

Väljs baserat på typen av överbyggnadskomponenter:

·Toppplatta för kolumn: Lockplåt som tätar toppen, skyddar rörets insida och överför belastningar ovanifrån.

·Säte/fläns för anslutning av pelare: Används för att ansluta till övre cirkulära rör, takstolar eller stöd för rymdram. · Stolplock (för landskapsarkitektur/skyddsräcken): Dekorativa och väderbeständiga; Finns i sfäriska, flat-top och koniska former.

4. Balk-pelare / Rör-till-rör anslutningsskarvar (tillbehör för lateral lastöverföring)

Standardtillbehör för anslutning av cirkulära rörpelare till stålbalkar, sekundära element och intilliggande rörpelare:

· Periferiska konsoler / klackplattor: Svetsade till rörkroppen för att stödja stålbalkar.

·Anslutningsflänsar / rörklämmor: För sammanfogning av rör med samma diameter eller övergång mellan olika diametrar (reducerande fogar).

·Höghållfasta bultar, svetsstödplåtar och anslutningsplåtar: För fästning och förstärkning av fogar.

5. Hjälpkomponenter (installation, skydd och underhåll)

·Lyfttillbehör: Lyftöglor, lyftringar (fabriksinstallerade för att underlätta lyftning på plats).

· Anti-korrosionsskydd: Grundfärg, mellanlack och topplack / varmförzinkad beläggning; rostskyddstätning (ändlock för att förhindra vatteninträngning och rost).

·Installationshjälpmedel: Positioneringsfästen, tillfälliga stöd, justerbara toppjack (för uppriktning och tillfällig fixering under installation).

III. Exempel på vanliga monteringskonfigurationer

1. Standard fabrikscirkulär rörpelare: Cirkulärt huvudrör + basplatta + ankarbultar + utjämningsbrickor + topplock + rörkroppskonsol + höghållfasta bultar + korrosionsskyddsbeläggning + lyftögla.

2. Kommunal vägskyddsräckesstolpe: Cirkulärt huvudrör + inbäddad basfläns / betongsockel + dekorativ topplock + skyddsräckesanslutningsklämma / klackplatta + galvaniserad rostskyddsbeläggning.

3. Höghus stålkonstruktion segmenterad cirkulär rörpelare: Segmenterade cirkulära rör + skarvflänsar / svetsfogar + invändiga förstyvningsringar + inbäddad ankarbult + ringformig balk-pelare anslutningsplatta + omfattande anti-korrosionssystem.

IV. Kort sammanfattning

·Definition: En vertikal bärande del av ihåligt cirkulärt stålrör; har utmärkta mekaniska egenskaper och breda tillämpningar. ·Systemlogik: Kolumnkropp + basanslutningsenhet + toppanslutningsenhet + sidoanslutningstillbehör + korrosionsskydd/lyfttillbehör; kompletta konfigurationer väljs baserat på projektbelastningar och applikationsscenarier.

Vilka är de viktigaste fördelarna med cirkulära ihåliga stålrörspelare?

1. Det cirkulära tvärsnittet säkerställer enhetlig spänningsfördelning, hög axiell tryckhållfasthet och utmärkt vridningsstabilitet.

2. Det strömlinjeformade utseendet är minimalistiskt men ändå imponerande, vilket förstärker strukturens övergripande estetiska tilltalande.

3. Lågt vindmotstånd ger överlägsen vindprestanda för utomhusapplikationer.

4. Lättviktig natur förenklar lyft och installation, vilket resulterar i hög konstruktionseffektivitet.

5. Både invändiga och utvändiga ytor kan behandlas för korrosionsbeständighet, vilket säkerställer hållbarhet mot fukt och lång livslängd.

6. Omfattande specifikationer tillgängliga; höjd, anslutningsplattor och inbäddade delar kan anpassas för att passa olika arkitektoniska scenarier.

Jämfört med H-sektionsstålpelare och kvadratiska/rektangulära ihåliga pelare, vilka är de viktigaste utmärkande egenskaperna hos cirkulära rörpelare?

I. Strukturell mekanik Fördelar

1. Balanserad rundstrålande lastbärande och överlägsen torsionsprestanda: Tröghetsmomentet är konsekvent i alla riktningar (ingen skillnad mellan starka och svaga axlar), vilket ger mycket bättre anpassningsförmåga till vindlaster, seismisk torsion och excentriska laster än H-sektioner eller fyrkantsrör. De är det föredragna valet för stora utrymmen, höga strukturer och kustprojekt som utsätts för hårda vindar. Däremot har fyrkantsrör och H-sektioner svaga axlar och betydande svagheter vad gäller lateral vridning.

2. Högre tryckbelastningskapacitet och motstånd mot lokal buckling för samma mängd stål: Under axiell kompression fördelas spänningen jämnt över den cirkulära rörväggen. För en given tvärsnittsarea följer lastkapaciteten ordningen: cirkulärt rör > fyrkantsrör > H-profilstål. Kraftiga pelare kan göras lättare för att minska kostnaderna, spara stål och minska egenvikten.

3. Lägsta vindmotståndskoefficient: Den strömlinjeformade cirkulära formen resulterar i en vindlastformskoefficient på cirka 0,8, jämfört med 1,3 för fyrkantsrör och över 1,5 för H-profilstål. Detta minskar avsevärt vindbelastningen på höga pelare, utomhusgator, vindkraftsstöd och kapellpelare, vilket sänker kostnaderna för fundamentförankring.

II. Utmärkande egenskaper inom tillverkning och konstruktion

1. Förenklad fogdesign och flexibla balk-till-pelare-anslutningar: Stålbalkar kan anslutas till cirkulära ihåliga sektioner (CHS) i vilken vinkel som helst över hela 360°-omkretsen, vilket undviker begränsningarna av fyrkantsrörs räta vinklar eller H-balksflänsuppriktningar; detta ger tydliga fördelar för scenarier som involverar lutande balkar, radiella takstolar och flerriktade strålkorsningar. Standardiserade ringformade konsoler och klämkopplingar underlättar monteringen.

2. Bekväm segmentskarvning: Stöder både stumsvetsning med full omkrets (med invändig/extern fas) och flänsanslutningar. Omkretssvetsar på cirkulära rör fördelar spänningen jämnt - till skillnad från fyrkantiga rör, som är benägna att spänningskoncentration i hörnen, eller H-balkar, som kräver exakt inriktning av flänsar och liv - vilket resulterar i högre tillverkningstoleranser.

3. Balanserad lyftvikt: Jämn viktfördelning eliminerar risker för excentrisk belastning eller tippning under lyftning.

III. Utmärkande egenskaper inom korrosionsskydd och underhåll

1. Optimerad yta för korrosionsskydd: För en given tvärsnittsarea följer den yttre ytan ordningen: Cirkulärt rör < Fyrkantigt/Rektangulärt rör < H-balk. Detta minskar volymen av färg eller varmförzinkningsmaterial som krävs, vilket sänker kostnaderna. Frånvaron av skarpa kanter eller "döda zoner" förhindrar att färgen samlas eller missade fläckar, vilket säkerställer överlägsen hållbarhet i frätande utomhusmiljöer.

2. Inga "döda zoner" för vatten- eller dammackumulering: Till skillnad från de övre spåren på fyrkantsrör eller flänskanalerna på H-balkar – som tenderar att fånga upp regnvatten och damm, vilket leder till korrosion – tillåter den krökta ytan på cirkulära rör regnvatten att rinna av naturligt, vilket avsevärt förlänger livslängden för utomhuspelare kommunala pelare och landskapspelare.

IV. Särskiljande egenskaper i arkitekturestetik och tillämpningsscenarier

1. Integrerad dekorativ design: Den böjda profilen passar landskapsarkitektur, gardinväggsstolpar och utställningshallsfasader. Den rymmer sfäriska pelarkapslar och böjda dekorativa element, som kombinerar strukturell lastbärande med arkitektonisk estetik – medan fyrkantiga rör och H-balkar ofta verkar starkt industriella.

2. Lämplighet för trånga utrymmen: Erbjuder en mindre ytterdiameter för samma bärförmåga, vilket ger tydliga fördelar för ledningsdragning, inre dekorativa pelare och kompakta utrustningsstöd. V. Kostnadsavvägningar (utnyttja differentiering: svagheter vs. styrkor)

Svagheter: För ultratunga laster och tätt placerade rampelare erbjuder H-balkar bättre kostnadsprestanda. Nyckeltillämpningsscenarier: Höghuskonstruktioner, långa spännvidder, belastning i flera riktningar, exponerade/vindbenägna platser och integrerade strukturella-dekorativa funktioner; cirkulära ihåliga sektioner (CHS) erbjuder en lägre total livscykelkostnad i dessa områden.

VI. Sammanfattning av differentierad positionering

H-balkar: Fokusera på flera våningar, tätt placerade ramar. Fyrkantiga rör: Fokusera på vanliga industrianläggningar med små spännvidder. Circular Hollow Section (CHS) kolumner: Fokusera på långa, höghus, flervägsbelastning och integrerade landskapsstrukturprojekt; de skapar en oersättlig marknadsfördel genom vridmotstånd, lågt vindmotstånd och lätt korrosionsskydd.

End-to-end-bearbetningsarbetsflöde för cirkulär ihålig stålrörskolonn

I. Produktklassificering

1. Sömlösa CHS-kolonner: produceras via djup bearbetning av färdigt sömlöst stålrör; används vanligtvis för små till medelstora diametrar och högprecisionsbärande pelare (φ60–φ630).

2. Valsade och svetsade CHS-kolonner: Tillverkade genom att rulla stålplåt till en cylinder följt av längsgående och/eller periferisk svetsning; används för pelare med stor diameter och tung last (standardmetoden för extra stora pelare >φ630).

II. Standardbearbetningssteg (delade nedströmsprocesser för båda typerna)

Process 1: Råmaterialinspektion och skärlayout

1. Sömlöst rör: Inkommande inspektion av material, ytterdiameter, väggtjocklek och feldetekteringsrapporter; kapa till längd med CNC-sågar eller plasmaskärare.

2. Valsade/svetsade rör: Detektering av inkommande fel och utjämning av stålplåtar; CNC-skärning till utvecklad bredd och fasning.

Tillägg för svetskrympning och bearbetning ingår vid skärning.

Process 2: Valsning och formning (specifikt endast för valsade/svetsade CHS)

1. Stålplåt rullad till en cylinder med hjälp av en böjningsmaskin med tre valsar; kanterna inriktade och stängda.

2. Häftsvetsning för fixering; justering av rundhet och kantförskjutning (felriktning ≤ 10 % av väggtjockleken).

Process 3: Svetsning av huvudrörets sömmar

1. Longitudinell sömsvetsning: Automatisk nedsänkt bågsvetsning (SAW)—bildar både inre och yttre vulster—för den längsgående sömmen av det rullade röret;

2. Eftersvetsning: Visuell inspektion av svetssömmar → Ultraljudstestning (UT) (100 % inspektion för svetsar av grad I);

3. Periferisk stumsvetsning för flersegmentskarvning av långa pelare: Använder även dubbelsidig SAW och NDT (icke-förstörande testning).

Process 4: Avrundning och rätning av cirkulära rör

Valsade och svetsade rör upplever betydande svetsdeformation; en specialiserad hydraulisk avrundningsmaskin används för att korrigera rundhet och rakhet, kontrollera ovalitet till ≤D/1000; sömlösa rör kräver endast mindre riktningsjusteringar.

Process 5: Avfasning och ändbearbetning (kritisk process)

CNC-svarv/ändfräsning:

· Fräsa båda ändarna av röret platta och skär svetsfasar, säkerställ att ändytan är vinkelrät;

· För pelare som kräver flänsanslutningar, precisionsbearbeta ett register (tapp) vid röränden för att säkerställa en plan, jämn passning med flänsen.

Process 6: Montering och svetsning av pelarändkomponenter

1. Montering av pelarbasplatta: Layout och montering av fyrkantiga/cirkulära basplattor och förstyvningsribbor, följt av häftsvetsning för positionering;

2. Kolumntoppplatta och ändlock: Helsömsvetsning av ändlocket för att täta röröppningen och förhindra vatteninträngning;

3. Knölar / Luggplattor / Ringformade anslutningsplattor: Layout enligt ritningar, montering runt rörets omkrets och fixering via häftsvetsning;

4. Invändiga förstyvningsringar (för högbelastade pelare): Segmenterad hissning och installation av invändiga ringformiga förstyvningsplattor, fixerade genom invändig häftsvetsning.

Process 7: All-Position Svetsning av komponenter

1. Basplattans ribbor och konsoler: Svetsade med gasskyddad svetsning eller nedsänkt bågsvetsning (SAW);

2. Kritiska fogsvetsar: Utsätts för UT oförstörande provning i enlighet med designkrav.

Process 8: Färdig produktkorrigering och hålborrning

1. Korrigering av svetsdeformation och pelarens rakhet med en kombination av flamuppvärmning och mekaniska metoder;

2. CNC-borrning av hål för bultar och ledningar på erforderliga platser. Process 9: Rostborttagning och anti-korrosionsbehandling

1. Kulblästring till Sa2.5-graden för att avlägsna kvarnskal och rost;

2. Beläggning: Grundfärg + mellanskikt + täckfärg; fortsätt till varmförzinkningsprocessen vid behov.

Process 10: Numrering av färdig produkt, inspektion, förpackning och leverans

1. Markera komponent-ID, rutnätslinjer och höjdnivåer;

2. Omfattande inspektion av dimensioner, svetsar och korrosionsskyddsbeläggning före lagring.

III. Jämförelse av de två processerna

1. Sömlösa cirkulära ihåliga stålrörspelare: Kort bearbetningstid, inga längsgående svetsar, utmärkt strukturell integritet; rördiametern är dock begränsad och anskaffningskostnaderna för stora diametrar är höga.

2. Valsade och svetsade cirkulära rörpelare: Kan ha extremt stora diametrar med helt anpassningsbar väggtjocklek; innebär ytterligare valsnings- och longitudinella svetssteg, men ger lägre kostnader för storskaliga komponenter.

IV. Specialiserad anpassning (mega cirkulära rörpelare för höghus)

1. För betongfyllda pelare: Injekterings- och luftningshål är förreserverade vid rörändarna;

2. Cirkulära rörpelare med variabel diameter: Tillverkade genom rullning och svetsning av en konisk övergångssektion (reducerare) för att koppla ihop olika diametrar.

Nyckelprestandaparametrar för kolumner med cirkulär ihålig sektion (CHS).

I. Geometriska specifikationer

1. Beteckning

Format: ϕD × t × L

·D: Ytterdiameter (mm); vanliga storlekar inkluderar φ89, 114, 165, 219, 273, 325, 426, 530, 630, 720, 820, 920, 1020...

·t: Väggtjocklek (mm); 4–50 mm

·L: Standard skärlängd; typiskt 6m/9m/12m; extra långa längder uppnås genom segmenterad skarvning

2. Måtttoleranser

1. Ovalitet: ≤ D/1000

2. Kolonnkroppens rakhet: Inom L/1000

3. Ändsidans vinkelräthet: ≤ t/10

II. Material mekaniska egenskaper (Mainstream kvaliteter: Q235B/Q355B)

Q355NL är vald för lågtemperaturapplikationer på grund av dess motståndskraft mot lågtemperaturpåverkan.

III. Viktiga strukturella parametrar

1. Tvärsnittsegenskaper (överlägsna fyrkantsrör/H-balkar för samma vikt)

· Girationsradien är enhetlig i alla riktningar; ingen skillnad mellan starka och svaga yxor;

· Vindmotståndskoefficient: μ ≈ 0,8 (mot 1,3 för fyrkantiga/rektangulära rör och 1,5 för H-balkar); låg vindbelastningspåverkan

1. Kompressionsfördel: Hög axiell kompressionsstabilitetskoefficient; bärförmågan överstiger den för rektangulära pelare för samma tvärsnittsarea

2. Torsionsmotstånd: Polärt tröghetsmoment för cirkulära sektioner är betydligt högre än för icke-cirkulära sektioner; utmärkt seismisk prestanda och motstånd mot excentriska belastningar

IV. Svets- och NDT-prestanda (Non-Destructive Testing).

1. Längsgående/omkretssvetsar (Grad I): 100 % ultraljudstestning (UT); Grad II-svetsar: 20 % stickprovskontroll UT;

2. Svetsdraghållfastheten är inte lägre än standardvärdet för basmetallen. V. Anti-korrosionsspecifikationer

1. Kulblästring rostborttagningsgrad: Sa2.5 (nationell standard);

2. Standardlackeringssystem: Grundfärg + Mellanlack + topplack; total torrfilmtjocklek: 80–160 μm;

3. Varmförzinkning: Zinkbeläggningstjocklek ≥85 μm; designad för kustnära korrosiva miljöer.

VI. Specifikationer för betongfyllda tubulära (CFT) kolumner

1. Betongkvaliteter som vanligtvis används för utfyllnad: C30, C40 eller C50;

2. Synergistisk lastbärande verkan mellan stålrör och betong; total axiell bärförmåga ökad med 2–3 gånger; används vanligtvis i superhöga byggnader.

VII. Installations- och anslutningsspecifikationer

1. Flänsanslutning: Använder grad 8.8 eller 10.9 höghållfasta bultar;

2. Kolumns bottenplatta: Plåttjocklek 16–60 mm; utrustad med inbäddade ankarbultar (M20–M64).
