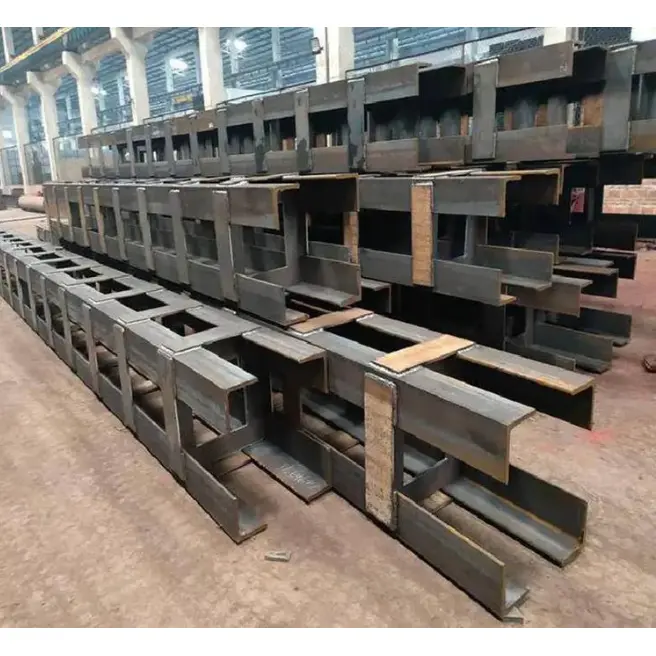

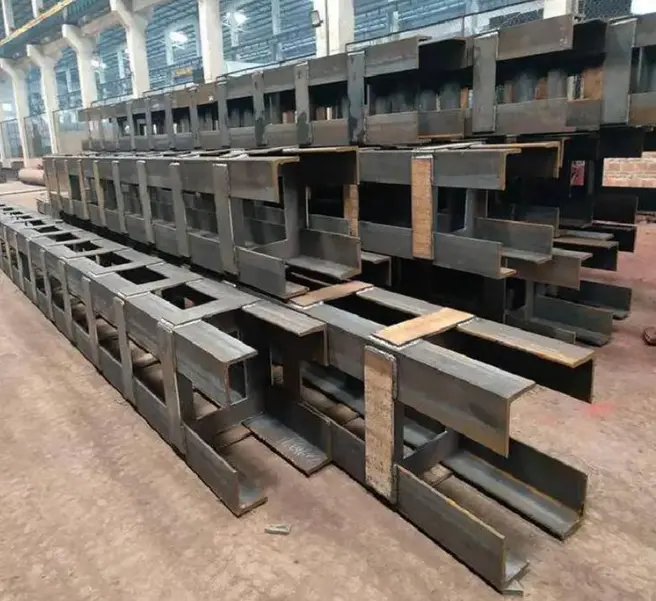

Formad strukturell stålpelare

Dessa formade strukturella stålpelare är tillverkade baserat på konstruktionsritningar, faktiska platslayouter och specifika lastbärande krav. Genom att använda nationella standardkonstruktionsstålsektioner och stålplåtar som råmaterial, genomgår de en serie skräddarsydda processer – inklusive skärning, bockning, skarvning och svetsning, uträtning, fastsättning av basplattor och kilplåtar, hålbearbetning och korrosionsskyddande ytbehandling – för att skapa icke-standardiserade, unikt formade pelarbelastningar.

Produktdefinition och konfiguration

I. Produktdefinition

1. Kärndefinition

Formad strukturstålpelare hänvisar till ett vertikalt bärande stålelement med ett tvärsnitt som faller utanför standardkategorierna för rektangulära, cirkulära eller konventionella H-balkar. Dessa pelare tillverkas genom att svetsa samman flera stålplåtselement, struktursektioner och/eller stålrör. De används främst i applikationer som byggnadshörn, dolda väggpelare, arkitektoniska detaljer, lokaler med stora spann och ramverk för bostäder eller offentliga byggnader, och balanserar strukturella krav på bärande med arkitektoniska rumsliga och estetiska behov.

2. Gemensamma tvärsnittsklassificeringar

L-formad (hörnpelare): Designad för att bygga hörn; består av två element; passar tätt mot väggar utan att sticka ut i det inre utrymmet.

T-formad (kantpelare): Används i mitten av väggar eller längs korridorer; består av tre element; erbjuder balanserad lastfördelning.

Korsform (Central Column): Används som en kärnpelare i byggnaden; har fyra symmetriska element; erbjuder hög lateral belastningsmotstånd och seismisk prestanda.

Z-formade, diamantformade och multi-element spaltade kolumner: Designad för komplexa planlösningar, stora spännvidder och fribärande strukturer.

Kompositformade kolumner: Formad genom att skarva fyrkantiga eller runda rör med T-sektioner eller H-balkar; ett vanligt val för höga och tunga applikationer. · Variabel sektion / Böjda icke-standardiserade pelare: Designad för arkitektonisk fasadstyling och böjda gardinväggar; kolonnens diameter eller bredd varierar längs längden.

3. Material och tillämpningar

·Primärmaterial: Q235B, Q355B (standardprojekt); Lågtemperatur/högseismiska applikationer: Q355NL, Q355GJ.

·Nyckelegenskaper: Smala pelarben, dolda inom väggar, högt utrymmesutnyttjande, hög styvhet i fogarna och flexibel styling.

II. Standardkonfigurationspaket

(I) Kolumnkropp

1. Huvudbensprofiler: Fyrkantiga/cirkulära ihåliga sektioner, T-sektioner, H-sektioner eller tjocka stålplåtar, monterade och svetsade baserat på tvärsnittsdesignen; standard bentjocklek 8–50 mm; benhöjd-till-tjockleksförhållande ≤ 4 (kodgräns).

2. Internt förstyvningssystem

oTvärgående förstyvningsringar/plattor: Förhindra lokal buckling; avstånd som bestäms av lastdesign.

oVertikala förstyvande ribbor: Koncentrerad vid flerbensövergångar och balk-pelarfogzoner för att fördela stress.

3.Segmentell skarvningsstruktur: Extra långa kolonner tillverkade i segment; periferiska stumsvetsar (grad I-svetsar med 100 % ultraljudstestning); fabriksförmontering följt av skarvning på plats.

(II) Ändanslutningstillbehör

1. Kolumnbottenplatta (nedre änden): Fyrkantig eller specialformad stålplåt, 16–60 mm tjock; inkluderar ankarbultar (M20–M64), förstyvningsribbor och ankarplåtar för infästning i betongfundament.

2. Kolumn toppplatta / ändplatta (övre ände): Platt ändplatta, fasad ändplatta eller anpassad flänsplatta; har förborrade bulthål eller svetsfasar för anslutning till övre pelare eller stålbalkar.

3. Ändlocksplatta: Tätar toppen och botten av kolonnen för att förhindra att vatten och skräp tränger in; helsvetsad för en komplett tätning.

(III) Ledtillbehör

1. Stödplåtar/kilplattor: Fribärande konsoler eller anslutningsplattor svetsade på sidorna av den icke-standardiserade pelaren för att stödja stålbalkar, fackverk eller stödelement. 2. Ringformade eller laterala anslutningsplattor är anordnade längs de yttre kanterna på pelarbenen, med plats för flerriktade stålbalkanslutningar och gardinväggsramar.

3. Skjuvbultar är designade för betongkapslade eller betongfyllda specialformade stålrörspelare, vilket förbättrar kompositverkan mellan stål och betong.

(IV) Korrosionsskydd, beläggning och skyddsåtgärder

1. Rostborttagning: Kulblästring med full yta eller sandblästring till Sa2,5-graden.

2. Beläggningssystem

o Standard korrosionsskydd: Epoxizinkrik primer + mellanlack + topplack; total torrfilmtjocklek: 80–160 μm.

o Högkorrosionsmiljöer (kustnära/kemiska): Varmförzinkning; zinkbeläggningstjocklek ≥ 85 μm.

3. Brandskydd: Applicering av brandbeständiga beläggningar (tunnfilms- eller tjockfilmstyper) i områden med brandsäkerhetskrav.

(V) Installationsförbrukningsmaterial

· Anslutningsbultar: Standardbultar och grad 8.8/10.9 höghållfasta bultar (för balk-pelarskarvar).

· Svetstillsatsmaterial: Svetstråd och elektroder kompatibla med basmetallen.

· Positioneringskomponenter, tillfälliga anslutningsplattor och lyftöglor (förinstallerade på fabriken).

(VI) Sammansatta och derivativa konfigurationer

1. Betongfylld specialformad stålrörspelare: Kolumnkroppen har förformade injekterings- och luftningshål; gjutning på plats av C30/C40/C50 betong förbättrar bärförmågan avsevärt.

2. Betongkapslad specialformad pelare: Längsgående armering och byglar är anordnade på utsidan av pelarbenen, följt av formsättning och betonggjutning; ger brandmotstånd, ogenomtränglighet och förbättrad styvhet.

3. Spärrad specialformad pelare: Montering av flera stålsektioner med läktplattor eller snörningsstänger; designad för lätta och långa applikationer.

III. Komplett leveranslista

1. Huvuddelen av den speciellt formade stålpelaren (inklusive förstyvningar, ändplattor och lyftöglor);

2. Basplattor, toppplattor, flänsplattor och tillhörande förstyvningar;

3. Förankringsbultar, strukturella bultar och mellanläggsplattor;

4. Klackar, anslutningsplattor och klackplattor;

5. Färdiga komponenter med fullständig beläggning eller galvanisering;

6. Produktintyg om överensstämmelse, materialspecifikationer, svetsinspektionsrapporter och dimensionsinspektionsprotokoll.

IV. Viktiga skillnader från konventionella cirkulära/fyrkantiga kolumner

· Tvärsnitt: Icke-standard kompositsektion med flera ben; passar jämnt mot väggar utan utstickande hörn; cirkulära/fyrkantiga pelare har standard, solida tvärsnitt.

· Konfiguration: Anslutningsplattor i flera riktningar och flera uppsättningar av förstyvningar är standard på speciellt formade pelare; cirkulära pelare använder typiskt enkla ändplattor och basplattor.

· Användning: Speciellt formade pelare balanserar arkitektoniska rumsliga krav med strukturell lastbärande; cirkulära pelare prioriterar axiell belastning, vridmotstånd och lågt vindmotstånd.

Kärnfördelar

1. Flexibel geometri: Formade strukturella stålpelare kan anpassas till alla icke-standardiserade former, som passar perfekt med komplexa arkitektoniska strukturer och hörnplatser.

2. Exakt lastbärande: Strukturer är optimerade för att möta specifika krav för excentrisk belastning, sidokrafter och lastbärande vid speciella anslutningspunkter.

3. Rumslig anpassningsförmåga: Lämplig för scenarier där konventionella pelare inte kan installeras, såsom trånga utrymmen, besvärliga hörn och förskjutna golvnivåer.

4. Monolitisk konstruktion: Prefabricerad som en enda enhet i fabriken, vilket säkerställer strukturell integritet, hög styvhet och överlägsen stabilitet.

5. Anpassning på begäran: Material, dimensioner, höjder och anslutningstillbehör kan alla skräddarsys för specifika ritningar.

6. Mångsidiga applikationer: Idealisk för icke-standardiserade fabriksramar, kommunala stålkonstruktioner, mezzaninkonstruktion, utrustningsstöd och specialiserade pelare för arkitektoniska detaljer.

Särskiljande höjdpunkter

I. Arkitektoniska utrymmesfördelar

1. Justerar med vägglayouter; inga utskjutande inre pelare. L-formade, T-formade och korsformade pelare sitter jämnt mot klippväggar eller utfyllnadsväggar, vilket eliminerar utsprång som förbrukar användbar golvyta. Däremot sticker runda rör, H-balkar och fyrkantiga rör ut från väggytan, vilket stör planlösningar och möbelplacering; formade pelare är det föredragna valet för bostadshus och prefabricerade offentliga byggnader.

2. Rymmer oregelbundna arkitektoniska former. Kan forma krökta, vinklade, variabla sektioner och polygonala kompositpelare, vilket enkelt underlättar krökta gardinväggar, unika fasader och fribärande hörnstrukturer. Standard runda, fyrkantiga och H-balksektioner är fasta, vilket gör kostnaderna för att modifiera dem till anpassade former oöverkomligt höga.

3. Optimerat utrymmesutnyttjande. Dessa pelare är inbäddade i väggen samtidigt som de bibehåller likvärdig bärförmåga och sparar användbar golvyta – vilket ger en tydlig fördel för fastighetsutvecklare när det gäller att minska allokeringen av "gemensamt område" (delade utrymmesförhållanden).

II. Strukturella prestandafördelar

1. Flerriktad lastdelning. Kompatibel med korsformade layouter där flera strålar konvergerar och med komposittvärsnitt med flera ben; primära balkar, sekundära balkar och diagonalstag kan anslutas till alla fyra sidor. Den bärande prestandan vid balk-pelarskarvar är överlägsen den för enkla runda eller fyrkantiga pelare. Medan runda rör tillåter 360° balkanslutningar, är de svåra att bädda in i innerväggar; H-balkar är begränsade till två ortogonala anslutningsriktningar (starka och svaga axlar).

2. Stark seismisk integritet: Har en flerbenskomposit stålplåtdesign med täta inre förstyvningar. När den kombineras med platsgjuten eller prefabricerad betong, bildar den en integrerad stålbetongstruktur som erbjuder hög sidostyvhet och utmärkt skjuvmotstånd – vilket ger tydliga fördelar i zoner med hög seismisk intensitet.

3. Flexibelt tvärsnitt och väggtjocklek: Möjliggör lokala justeringar av plåttjocklek eller benbredd för att optimera strukturella prestanda baserat på varierande vertikala belastningar längs pelarens höjd; däremot kräver cirkulära eller fyrkantiga ihåliga sektioner att hela delen byts ut för att ändra diametern, vilket resulterar i högre modifieringskostnader.

III. Konstruktions- och integrationsskillnader

1. Sömlös integrering med prefabricerade och platsgjutna system: Kolonnens grenar kan bäddas in i väggar, med armeringsjärn eller klippreglar förinstallerade, vilket möjliggör direkt betonggjutning för att bilda en kompositpelare. Detta erbjuder mycket större mångsidighet än konventionella stålpelarsystem (som betongfyllda stålrör eller stålarmerad betong).

2. Anslutningsdetaljer på begäran: Klämplattor och konsoler kan svetsas exakt där balkarna ansluter, utan att begränsas av pelarens tvärsnittsform; cirkulära eller kvadratiska sektioner kräver mer komplex bearbetning, såsom att installera klämkragar eller skära hål.

3. Flexibel segmentering: Underlättar enkla diameterövergångar mellan höga och låga nivåer för att ta emot varierande golvbelastningar; tvärsnittsmåtten kan justeras våning för våning utan att man behöver ändra de primära materialspecifikationerna för hela pelaren.

IV. Estetiska och applikationsspecifika fördelar

1. Dold struktur: Pelaren är dold inom väggen, vilket resulterar i en ren yttre fasad utan exponerade stålverk; cirkulära och fyrkantiga kolumner är vanligtvis exponerade - ofta används i landskapsdetaljer eller arenor - och kan inte döljas.

2. Oöverträffad för hörn och unika geometrier: Idealisk för att bygga hörn, ljusbrunnskanter och oregelbundna trapphusplatser där endast L-formade pelare passar layouten; konventionella kolumntyper är ofta olämpliga för dessa konfigurationer.

V. Jämförelse av kostnader och livscykel

Styrkor

Bostäder och prefabricerade skjuvväggsprojekt: Sparar arbetskraft och material på anläggningsarbeten (puts och sekundära konstruktionselement), vilket resulterar i lägre totala kostnader; eliminerar behovet av dyr anpassad beklädnad eller dekorativt hölje för komplexa former.

Svagheter

Fristående utomhuspelare eller öppna lokaler med stora spann: Material- och tillverkningskostnaderna är högre än för cirkulära ihåliga sektioner, vilket gör dem mindre ekonomiska i dessa specifika applikationer.

VI. Exakt positionering och differentiering av konkurrerande produkter

· Stålpelare i H-sektion: Standardramar, industrianläggningar med öppen planlösning;

· Kolumner med cirkulär ihålig sektion (CHS): Stora arenor, höga pelare, utomhuslandskapsstrukturer;

· Kolumner med kvadratisk ihålig sektion (SHS): Vanliga småskaliga ramverk, enkla stöd;

· Specialformade stålpelare: Prefabricerade bostäder, skurna väggkonstruktioner, oregelbunden arkitektonisk design, dolda hörnpelare.

Tillverkningsprocess för formad strukturell stålpelare

I. Materialskärning

1. Verifiera materialkvaliteten vid plåtleverans; platta till och jämna ut Q235B/Q355B stålplåtar.

2. Kapa komponenter (huvud-/sekundära flänsplåtar, förstyvningar, bottenplattor, anslutningsplattor) till utvecklade dimensioner med hjälp av CNC-flam- eller plasmaskärmaskiner; utföra kantfasning samtidigt.

3. Tillåt svetskrympning; använd mallar för layout och skärning av oregelbundna eller icke-standardiserade delar.

II. Komponentförbehandling

Slipa kanter och hörn på små delar (förstyvningar, anslutningsplattor) för att ta bort grader; markera layoutlinjer på delar som kräver inbäddade skjuvbultar.

III. Jigmontering och formning (kärnprocess)

1. Sätt upp specialiserade monteringsjiggar/fixturer; upprätta positioneringsdatum baserat på tvärsnittstyp (L, T, korsform eller polygonal).

2. Placera huvudflänsplattorna och fäst dem med klämmor; kontrollera flänsavstånd, vertikalitet och tvärsnittsdimensioner.

3. Installera invändiga tvärgående förstyvningar och vertikala ribbor i hålrummet i lager; säkra tillfälligt med häftsvetsar.

Montera oregelbundna kolumner med variabel sektion i segment; förmontera övergångssektioner (varierande bredd) separat.

IV. Huvudsvetsning

1. Utför helgenomträngande multipasssvetsning på huvudsömmar med hjälp av nedsänkt bågsvetsning (SAW) eller CO2-gasskyddad svetsning.

2. Prioritera elektroslaggsvetsning för invändiga slutna ribbor.

3. Klassificera svetsar i balk-pelare anslutningszoner som Grad I; markera färdiga svetsar för efterföljande oförstörande provning (NDT).

V. Korrigering efter svetsning

Korrekt svetsinducerad vridning och lateral böjning med en kombination av flamvärme och mekaniska verktyg; kontrollpelarens rakhet och geometriska toleranser i tvärsnitt; eliminera deformation orsakad av svetsspänningar.

VI. Avsluta bearbetning

Bearbeta båda ändarna av pelaren med planfräsning eller borrfräsning av golvtyp för att säkerställa planhet och vinkelräthet; för flänsanslutna pelare, maskinbulthål och tappförband (rabbets). VII. Infästning Montering och Svetsning

1. Montera och svetsa specialformade bottenplattor och toppplattor till pelaraxeln; helsvetsa matchande förstyvningar till bottenplattorna.

2. Placera och svetsa externa konsoler, klackplattor och anslutningsplattor för primära och sekundära balkar enligt ritningskoordinaterna.

3. Verkstadssvets lyftöglor.

VIII. Borrning

Använd CNC-borrmaskiner för att borra hål för höghållfasta bultar och ankarbultar, för att säkerställa hålprecisionen uppfyller standarderna.

IX. Icke-förstörande testning (NDT)

Utför 100 % ultraljudstestning (UT) på svetsar av grad I; utföra provtagningsinspektioner på svetsar av grad II enligt specifikationerna; omarbeta och inspektera eventuella svetsar som inte uppfyller kraven.

X. Rostborttagning och korrosionsskydd

Utför övergripande kulblästring till Sa2.5-graden; applicera standard epoxizinkrik grundfärg, mellanlack och topplack; applicera brandhämmande beläggning i avsedda brandskyddszoner; applicera varmförzinkning där miljöförhållandena kräver det.

XI. Märkning, besiktning och lagerhållning

Markera komponenter med axelnummer, golvnivåer och installationsriktning; utföra omfattande inspektioner av dimensioner, svetsar och korrosionsskydd; utfärda kvalitetssäkringsdokumentation och paket för transport.

XII. Specialiserade processer för unika/formade kolumner

1. Böjda pelare med variabel sektion: Forma böjda plattor med hjälp av böjjiggar; utföra provmontering i segment före slutlig förslutningssvetsning.

2. Stålarmerad betongformade pelare: Förinstallera klippbultar på pelarens utsida; reservhål för injektering och ventilation.

3. Flerdelade gallerformade pelare: Montera huvudelementen med läktplattor eller snörningsstänger i segment; skickas i segment för montering på plats.

XIII. Kort jämförelse: Formade strukturella stålpelare vs. cirkulära ihåliga sektioner (CHS) kolumner

1. CHS-kolonner: Plåtvalsning följt av sömsvetsning i omkretsled; Formade pelare: Sammansättning av flera plattor, jiggbaserad formning och många förstyvande ribbor.

2. CHS-pelare: Enkel svarvning av ändsidan; Formade pelare: Flera oregelbundna ändytor som kräver omfattande fräsning av ändar.

Nyckelprestandaparametrar

I. Geometriska parametrar

1. Vanliga tvärsnittsformer: L-formade, T-formade, korsformade, polygonala kompositer och krökta kolumner med variabel sektion; fläns/banplåttjocklek: 8–60 mm; enbensbredd: 100–600 mm.

2. Toleranser för färdig produkt

· Kolumn rakhet: ≤L/1000;

· Dimensionsavvikelse i tvärsnitt: ±2–3 mm;

· Ändytans vinkelräthet: ≤1/10 av extremitetens tjocklek.

3. Enkelsegmentslängd: Standard 9 m/12 m; segmenterad skarvning som används för extra höga kolumner.

II. Material Mekaniska parametrar

Vanliga material: Q235B, Q355B.

Obs: Q355NL rekommenderas för lågtemperaturprojekt med kvalificerad lågtemperaturpåverkan.

III. Viktiga strukturella prestandaegenskaper

1. Styvhetsegenskaper: Kompositsektion med flera ben; tröghetsmoment i X- och Y-riktningar kan flexibelt justeras genom att variera skänkelbredd och plåttjocklek; överlägsen sido- och skjuvmotstånd jämfört med vanliga fyrkantiga ihåliga sektioner (SHS) eller H-balkar; lämplig för integrering med klippväggar.

2. Seismisk prestanda: Har inre längsgående och tvärgående förstyvande ribbor; hög ledstyvhet; mycket lämplig för zoner med hög seismisk intensitet; kan inneslutas i betong för att bilda stålarmerade betongpelare, vilket mer än fördubblar bärförmågan.

3. Anpassningsförmåga: Tillåter lokal variation i väggtjocklek och lembredd; tvärsnittet kan justeras längs pelarens höjd efter behov; ger betydande ekonomiska fördelar för konstruktioner med tyngre belastningar på övre våningar och lättare belastningar på nedre våningar.

4. Vindmotstånd: Ingen exponering när den är inbäddad i väggar (vindbelastningen försumbar); för exponerade icke-standardiserade pelare är vindmotståndet högre än för cirkulära rör men lägre än för H-balkar.

IV. Svetskvalitetsparametrar

1. Balk-pelare fogar och primära skarvsvetsar: svetsar av grad I; 100 % ultraljudstestning (UT).

2. Sekundära ribssvetsar: Grad II-svetsar; 20 % stickprovskontroll via UT; svetsmekaniska egenskaper matchar eller överstiger basmetallens.

V. Specifikationer för korrosionsskydd och brandskydd

1. Rostborttagningsgrad: Total kulblästring till Sa2,5;

2. Standardbeläggning: Epoxizinkrik primer + epoxiglimmerhaltig järnoxid mellanskikt + topplack; total torrfilmtjocklek: 80–160 μm;

3. Kustskydd mot korrosion: Varmförzinkning ≥85 μm;

4. Brandsäkring: 1–3 timmars brandbeständighet med kompatibla tunnfilms- eller tjockfilmssvällande brandhämmande beläggningar.

VI. Anslutningsspecifikationer

1. Kolumnbottenplatta: Specialformad platta (16–60 mm tjock) med M20–M64 ankarbultar;

2. Balk-till-pelare anslutning: Grad 8.8/10.9 höghållfasta bultar;

3. Kompositpelare av stål-betong: Φ19 skjuvbultar svetsade på pelarens utsida för att förbättra bindningsstyrkan mellan stål och betong.

VII. Ytterligare specifikationer för stålarmerad betongformade pelare

Betongkapsling (intern/extern): Typiskt C30, C40 eller C50 kvaliteter; kolonnkroppen inkluderar förformade injekterings- och ventilationshål.

VIII. Hur skiljer man mellan de tre produkttyperna?

· Kolumn med cirkulär ihålig sektion (CHS): Isotropiska egenskaper, lågt vindmotstånd, lämplig för exponerade strukturer med långa spann;

· H-sektionsstål: Distinkta starka och svaga axlar, standard för industriella fabriksramar;

· Formad stålpelare: Flexibelt tvärsnitt, döljbart inom väggar, justerbar dubbelriktad styvhet, specialiserad för prefabricerade bostadsbyggande.
