Standard stålanslutningsbultar för konstruktion

Grundläggande definitioner och standardkonfigurationer

Tillämpliga standarder: GB/T 5780 (Klass C – grov/kommersiell kvalitet), GB/T 5782 (Klass A/B – precision/raffinerad kvalitet)

I. Produktdefinitioner

1. Beskrivning

Standard anslutningsbultar av stål för konstruktion är universalfästen som används för sekundära anslutningar och tillfällig fixering. De kräver ingen designförspänning; istället överför de belastningar genom bultskaftets skjuvmotstånd och lagertryck vid kontaktytorna på de anslutna komponenterna. De kategoriseras genom tillverkningsprecision i två huvudtyper: Klass C (grov/kommersiell kvalitet) och Klass A/B (precision/raffinerad kvalitet).

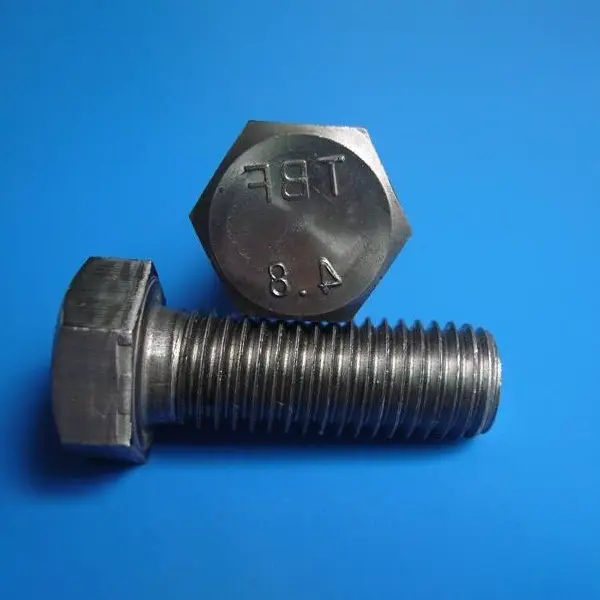

2. Styrkebetyg

Vanliga betyg: 4,6, 4,8 och 5,6. Deras styrka är betydligt lägre än för höghållfasta bultar; de får inte användas i primära bärande leder eller anslutningar som utsätts för alternerande dynamiska belastningar.

3. Vanliga material

Huvudkroppen är gjord av lågkolhaltigt stål eller Q235, vilket erbjuder hög kostnadseffektivitet och enkel bearbetning.

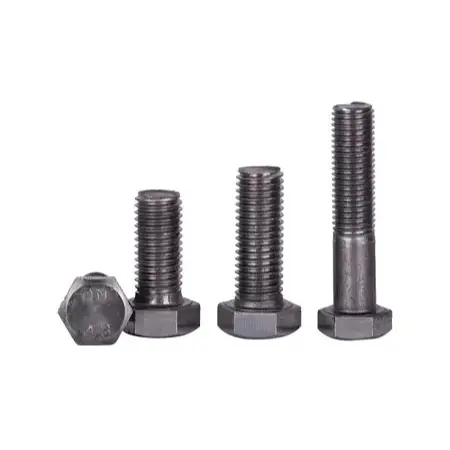

4. Specifikationsområde

Nominella diametrar: M10, M12, M16, M20, M22, M24; nominella längder: 30–200 mm (kan anpassas på begäran).

Klassificeringsdetaljer

Klass C (grova/kommersiell kvalitet) Bultar: Kännetecknas av lägre tillverkningsprecision, större skafttoleranser och större spelrum i bulthålen; de möjliggör bekväm installation på plats och är den mest använda typen i ingenjörsprojekt.

Klass A/B (precision/raffinerad grad) bultar: kännetecknas av hög precision och snäva passningsavstånd, vilket säkerställer enhetlig lastfördelning; används vanligtvis för utrustningsbaser och precisionsskarvningsförband.

II. Standard monteringskonfiguration

Standardmontering för konstruktionsanslutningsbultar: 1 bult + 1 sexkantsmutter + 1 platt bricka; fjäderbrickor kan läggas till beroende på specifika driftsförhållanden. 1. Standardbultkropp med sexkantigt huvud; har standard grovgängor och ett massivt skaft utan sektioner med reducerad diameter.

2. Standard matchande sexkantsmutter; gängorna riktas in för säker fastsättning.

3. Platt bricka (standard): Placeras under muttern eller bulthuvudet för att öka lagerytan och förhindra ytskador vid åtdragning.

4. Fjäderbricka (tillval): Installerad i områden som utsätts för vibrationer för att ge elastisk låsning; tjänar endast till att förhindra lossning och ökar inte den strukturella bärförmågan.

Standardmonteringskonfigurationer:

· Grundläggande: 1 bult + 1 mutter + 1 platt bricka (vanligast)

· Anti-lossning: 1 bult + 1 mutter + 1 platt bricka + 1 fjäderbricka

III. Ytbehandling

1. Vanlig / svart oxid: För torra inomhusmiljöer; lägsta kostnaden.

2. Varmförzinkning: För utomhusmiljöer, utsatta, fuktiga eller korrosiva miljöer; rostbeständig och hållbar.

3. Elektrofores / Målning: Dekorativ finish med grundläggande korrosionsskydd; används vanligtvis för kapslingar och räcken.

IV. Applikationsscenarier

1. Tillfällig montering och fixering av komponenter.

2. Anslutningar för sekundära konstruktioner såsom räcken, stegar, underhållsplattformar, tak/väggbeklädnad och rörstöd.

3. Lätta hjälpkonstruktioner och icke-bärande dekorativa element.

V. Ytterligare poäng

1. Installation: Kan dras åt med standard manuella eller elektriska skiftnycklar; inga specifika krav för initial åtdragning, slutlig åtdragning eller vridmomentkontroll.

2. Egenskaper: Möjliggör installation i något överdimensionerade hål; lätt att montera/demontera och återanvändbar; benägna att lossna i miljöer med hög vibration.

3. Restriktioner: Strängt förbjudna som ersättning för höghållfasta bultar i kritiska bärande anslutningar, såsom de för stålbalkar, pelare eller kranbalkar.

Vilka är de viktigaste fördelarna med standardstålanslutningsbultar för konstruktion?

1. Låg kostnad, lätt att anskaffa och mycket mångsidig.

2. Inga specialverktyg krävs; installationen kan utföras med en vanlig manuell skiftnyckel.

3. Låg styrka och låg förspänning; svagt motstånd mot vibrationer och glidning.

4. Kan tas isär och återmonteras upprepade gånger; installation och borttagning är bekvämt.

5. Benägen att deformeras under belastning; olämplig för primära bärande fogar i stålkonstruktioner.

Särskiljande höjdpunkter

I. Kärnfördelar

1. Låg kostnad och hög kostnadseffektivitet

Råmaterialen och tillverkningsprocesserna för dessa standardkonstruktionsanslutningsbultar är enkla, vilket resulterar i ett enhetspris som är mycket lägre än för höghållfasta bultar; de minskar kostnaderna avsevärt när de används för omfattande sekundära anslutningar eller tillfälliga fixeringar.

2. Enkel installation med minimala utrustningskrav

Inget behov av kalibrerade momentnycklar eller specialiserad slutåtdragningsutrustning; vanliga manuella eller elektriska skiftnycklar räcker. Processen undviker komplexa steg som initial åtdragning, slutlig åtdragning eller vridmomentominspektion, vilket gör det enkelt att lära sig och utföra.

3. Hög anpassningsförmåga och installationstolerans

Det stora spelet mellan bulten och hålet (typiskt för grova bultar av grad C) möjliggör mindre hålförstoring och inriktningsjusteringar på plats, vilket förenklar komponentmonteringen. Installation är möjlig i alla rumsliga riktningar utan begränsade åtkomstzoner.

4. Flexibel montering/demontering och återanvändbarhet

Dessa bultar är utformade för att undvika strukturella skador och är lätta att ta bort och installera om, och erbjuder hög omsättningshastighet; de är särskilt lämpliga för tillfälliga fixeringar, områden som kräver frekvent underhåll eller komponenter som kan ändras och bytas ut i framtiden.

5. Enkel konfiguration och enkel hantering på plats

Standardenheten består helt enkelt av en bult, en mutter och en platt bricka. Med färre komponenter finns det en lägre risk för felmatchning eller förlust, vilket förenklar lagerlagring och rekvisitionshantering på plats.

II. Relativa nackdelar

1. Ingen designförspänning; svagt motstånd mot halka och vibrationer

Lastöverföring förlitar sig enbart på gänglåsning; de lossnar lätt under dynamiska belastningar eller upprepade vibrationer och är strängt förbjudna för användning i primära lastbärande eller utmattningskritiska leder.

2. Låg hållfasthetsgrad

Övervägande betyg 4.6 eller 4.8; deras drag- och skjuvbärande kapacitet är mycket sämre än de för grad 8.8 eller 10.9 höghållfasta bultar, vilket gör dem olämpliga för tunga belastningar eller betydande böjmoment. 3. Dålig anslutningsstyvhet

Under belastning upplever komponenterna större glidning och deformation, och uppfyller inte styvhetskraven för fogar av primära stålkonstruktioner.

III. Sammanfattning av urvalskriterier

1. Prioritera vanliga bultar för: Tillfällig fixering, sekundära strukturer (räcken, konsoler, beklädnad, etc.), applikationer med statisk belastning och platser utan höga krav på halksäkerhet.

2. Välj höghållfasta bultar för: Permanenta anslutningsskarvar som involverar primära lastbärande element (balkar, pelare, kranbalkar, takstolar, etc.), dynamiska belastningar, höga krav på styvhet och höga krav på halksäkerhet.

Byggprocess på plats

Tillämplig standard: GB 50205-2020. Gäller Klass C (grova) och Klass A/B (precision) vanliga bultar; täcker två scenarier: tillfällig fixering och permanenta strukturella anslutningar.

I. Byggnadsförberedelser

1. Materialverifiering: Kontrollera bultspecifikationer, längd, hållfasthetsgrad och ytbehandling. Beställ matchande muttrar, plana brickor och fjäderbrickor efter behov; förvara dem på ett organiserat sätt och skydda trådarna från skador.

2. Verktygsförberedelse: Standard manuella skiftnycklar, elektriska skiftnycklar, vinkelslipar, filar och markörer; ingen momentkalibreringsutrustning krävs.

3. Komponentinspektion: Rengör anslutningsytorna för att avlägsna damm, olja och lös rost. Inspektera plåtskarvningsluckor; om mellanrummen är för stora, installera mellanläggsplattor i enlighet med specifikationerna.

4. Hålinriktningskontroll: Verifiera bulthålsinriktningen. Mindre brotschning är tillåten för klass C-bultar, men gasklippning för att förstora hål är strängt förbjudet; alltför stora avvikelser kräver korrigerande åtgärder (t.ex. fyllning och omborrning).

II. Komponentpositionering och tillfällig fixering

1. Lyfta och rikta in stålkomponenter; justera axlar, höjd och planhet; säkra med tillfälliga stöd.

2. Säkra läget tillfälligt med ett litet antal bultar eller drivstift för att förhindra total förskjutning.

III. Bultinsättning

1. Sätt i bultarna fritt; bibehålla en konsekvent orientering; tvinga inte in dem genom att hamra.

2. Monteringssekvens: Bulthuvud → Komponentplattans yta → Platt bricka → (fjäderbricka, vid behov) → Annan komponentplattayta → Mutter. 3. Den delade änden av fjäderbrickan får inte ligga plant mot lagerytan; detta säkerställer anti-lossningsfunktionen.

IV. Fästoperationer

1. Fästsekvens: För bultgrupper vid skarvar, dra åt symmetriskt från mitten och utåt; för långa skarvar, fortsätt från mitten mot båda ändarna för att förhindra att plåten skenar eller ojämn spänningsfördelning.

2. Fästkrav: Dra åt tills plattytorna är i nära kontakt; måttlig åtdragning är tillräcklig. Det finns inga specifika krav för initial åtdragning, slutlig åtdragning eller vridmomentgränser, inte heller är strikt kontroll av förspänningen nödvändig.

3. För flerradiga bultarrangemang, dra åt varje bult individuellt och sekventiellt; se till att inga bultar saknas eller är otillräckligt åtdragna.

V. Utseende Efterbehandling och skydd av färdigt arbete

1. Efter fastsättning, rensa bort skräp och överflödigt metallspån i närheten av fogen.

2. Kontrollera längden på exponerade trådar; standarden är 2–3 trådar. Byt ut med en bult av lämplig längd om den exponerade delen är för lång eller för kort.

3. Applicera bättringsskyddsfärg på utsatta trådar och områden som påverkats av skärande eller stötar.

4. Skydda färdiga fogar från kraftiga stötar eller yttre störningar.

VI. Kvalitetsinspektion och acceptans

1. Omfattande visuell inspektion

· Bultar, muttrar och brickor är alla närvarande och korrekt installerade, utan saknade eller felinriktade delar;

· Anslutningsytor passar tätt utan synliga mellanrum;

· Exponerade trådar mäter 2–3 trådar, uppfyller visuella kvalitetsstandarder;

· Inga hammarmärken eller gängskador.

2. Funktionskontroll

Genomför riktade stickprovskontroller i områden som utsätts för vibrationer för att säkerställa att det inte lossnar.

VII. Byggförbud

1. Strikt förbjuda att förstora eller skapa hål via gasskärning eller bränning;

2. Förbjud strängt att ersätta höghållfasta bultar med vanliga bultar vid primära lastbärande leder;

3. Fjäderbrickor får inte installeras baklänges eller utelämnas;

4. I områden som utsätts för frekventa vibrationer får vanliga bultar inte användas som det enda sättet för bärande anslutning. Förenklad process

Konstruktionsförberedelse → Komponentinriktning och tillfällig fixering → Bultinförande + montering av brickor och muttrar → Symmetrisk åtdragning → Inspektion av gängutsprång + rostskyddsbättring → Godkännandeinspektion

Nyckelprestandaparametrar

Standarder: GB/T 5780, GB/T 5782, GB/T 3098.1; klassificeras i Klass C (grova) bultar och Klass A/B (precision) bultar; vanliga styrkebetyg: 4,6, 4,8, 5,6.

I. Basmaterial och hårdhet

1. Vanliga material: Lågkolstål, Q235

2. Ytbehandling: Vanlig finish, svart oxid, varmförzinkning, elektrofores

3. Rockwell Hardness (HRC)

1. Betyg 4,6/4,8: ≤28 HRC

2. Betyg 5.6: 22–32 HRC

II. Mekaniska egenskaper (minimivärden)

Obs: Vanliga bultar utsätts inte för en designförspänning; lastöverföring är beroende av skjuvning och lagerverkan.

III. Dimensions- och gängtoleranser

1. Trådprecision

1. Klass C (grova) bultar: 8g (stor tolerans, betydande spelrum mellan bult och hålvägg; används oftast på plats)

2. Klass A/B (precisions) bultar: 6g (hög precision, minimal passform)

2. Längdtolerans: Nominell längd ±2 mm

3. Skaftets rakhet: ‰ (promille)

IV. Konstruktion och installationsparametrar

1. Gängutsprång: 2–3 gängor som sticker ut utanför muttern efter åtdragning anses vara acceptabelt

2. Monteringstillbehör

1. Standard: Platt bricka; fjäderbricka tillagd för vibrerande komponenter (tjänar endast för att förhindra att lossna; ökar inte bärförmågan)

3. Hålkrav

1. Klass C (grova) bultar: Mindre hålförstoring på plats med hjälp av en fil är tillåten; utvidgning via gasskärning är strängt förbjuden

2. Klass A/B (precisions) bultar: Hålförstoring är strängt förbjuden för att säkerställa passformens precision

V. Prestandaegenskaper

1. Halkmotstånd: Ingen förspänning; svagt halkskydd vid kontaktytor; olämplig för leder som utsätts för alternerande dynamiska belastningar eller intensiva vibrationer

2. Återanvändbarhet: Kan tas isär och återanvändas flera gånger

3. Anslutningsstyvhet: Relativt låg styvhet; benägen att gliddeformation under belastning

VI. Tillämpningsomfång

1. Standard stålanslutningsbultar för konstruktion: Endast avsedda för tillfällig fixering, sekundära strukturer och statisk belastning av hjälpkomponenter

2. Förbjuden användning: Får inte användas för primära lastbärande leder såsom stålrams balk-till-pelare anslutningar, kranbalkar eller fackverk med långa spann; kan inte ersätta höghållfasta bultar

FAQ

F1: Vad är skillnaden mellan Klass C och Klass A/B bultar?

A: Klass C-bultar är grova/kommersiella med större skafttoleranser och större spelrum mellan bulten och hålväggen. De är den mest använda typen för tillfällig fixering och sekundära strukturer eftersom de tillåter mindre justeringar av håljusteringar på plats. Klass A/B-bultar är av precision/raffinerad kvalitet med snäva passningsavstånd och jämn lastfördelning, som används för utrustningsbaser och precisionsskarvar.

F2: Kan vanliga bultar användas istället för höghållfasta bultar?

S: Nej. Vanliga bultar (Grad 4,6/4,8/5,6) har ingen designförspänning, låg hållfasthet och dåligt motstånd mot glid och vibrationer. De är strängt förbjudna för användning i primära lastbärande leder såsom stålbalk-till-pelare-kopplingar, kranbalkar och fackverk med långa spann. Höghållfasta bultar (Grad 8.8/10.9) måste användas för alla kritiska strukturella anslutningar.

F3: Vad är syftet med fjäderbrickan?

S: Fjäderbrickan ger elastisk låsning för att förhindra att den lossnar under vibrationer. Den är installerad mellan den platta brickan och muttern. För standardapplikationer med statisk belastning räcker det med enbart en platt bricka. För vibrerande utrustning, kranangränsande strukturer eller dynamiska belastningsförhållanden rekommenderas en fjäderbricka men ger fortfarande inte samma anti-lossningsprestanda som höghållfast bultförspänning.

F4: Kan vanliga bultar återanvändas?

A: Ja. Till skillnad från höghållfasta bultar med vridmomentskjuvning, kan vanliga bultar tas isär och återanvändas flera gånger utan att kompromissa med deras bärförmåga, förutsatt att gängorna och skaftet inte är skadade. Detta gör dem idealiska för tillfälliga fästen, underhållsåtkomstpunkter och komponenter som kan ändras i framtiden.

F5: Hur väljer man mellan vanlig finish, svart oxid och varmförzinkning?

S: Vanlig finish / svart oxid är endast lämplig för torra inomhusmiljöer. Varmförzinkning krävs för exponering utomhus, fuktiga förhållanden eller korrosiva miljöer; det ger 8-10 års korrosionsbeständighet. För dekorativa applikationer med grundläggande korrosionsskydd finns elektroforesbeläggning tillgänglig.
