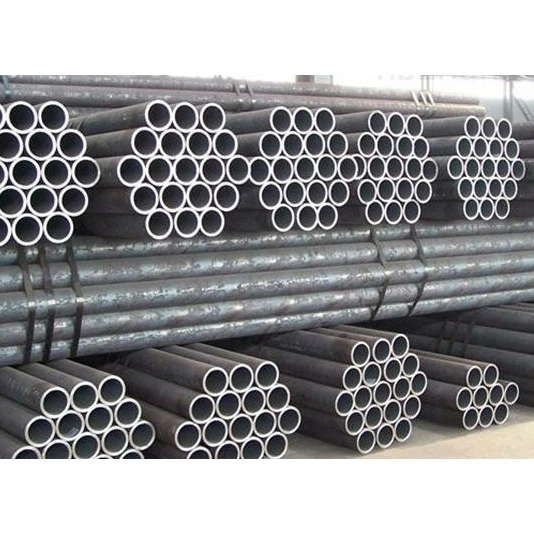

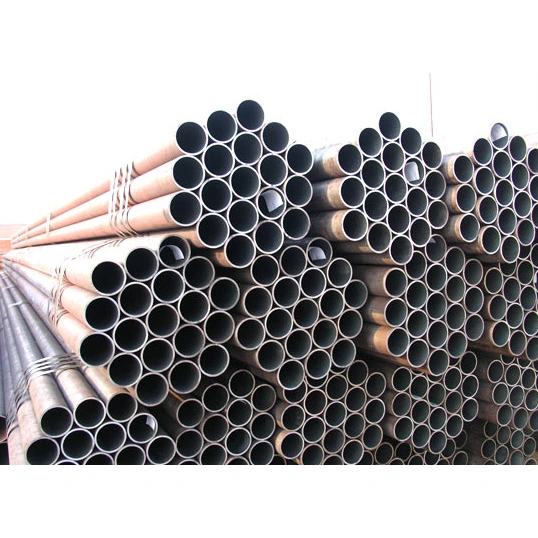

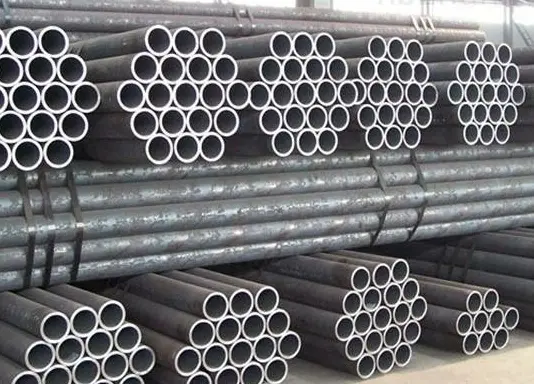

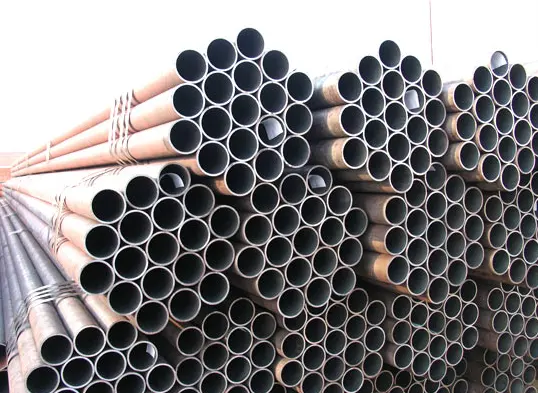

Sömlösa cirkulära stålrör

Som en pålitlig kinesisk tillverkare och en enda leverantör av stålkonstruktionskomponenter erbjuder HAISHENG sömlösa cirkulära konstruktionsstålrör från lager. Dessa rör bildas av fasta ämnen genom processer som varmvalsning och kalldragning, vilket resulterar i en sömlös enhetlig struktur. De följer standarder som GB/T 8163 och GB/T 6479, med vanliga materialkvaliteter inklusive 20# och Q355B.

Vilka är egenskaperna hos sömlösa cirkulära stålrör?

I. Mekaniska och strukturella egenskaper

1. Formad genom integrerad rullning och håltagning utan svetsfogar; rörväggen har en enhetlig, tät mikrostruktur och stabil rundstrålande bärförmåga. De överträffar svetsade rör vida vad gäller högtrycksbeständighet, hög temperaturtolerans och utmattningsbeständighet.

2. Utmärkta tätnings- och tryckbärande egenskaper, med enastående motståndskraft mot läckage och sprängning, vilket gör dem lämpliga för kontinuerliga, långvariga trycksatta operationer.

3. Släta inre och yttre ytor, enhetlig väggtjocklek och hög strukturell styvhet; kan motstå komplexa påfrestningar inklusive spänning, kompression, böjning och vridning.

II. Tillverknings- och prestandafördelar

1. Finns i varmvalsade och kalldragna varianter: varmvalsade rör är lämpliga för stora diametrar, tjocka väggar och högtemperaturapplikationer; kalldragna rör erbjuder hög dimensionell precision och överlägsen ytkvalitet, vilket gör dem idealiska för precisionsmaskiner och rör med liten diameter.

2. Brett utbud av materialalternativ; värmebehandlingar såsom härdning och härdning eller normalisering kan användas för att ytterligare förbättra styrka och seghet, vilket gör dem lämpliga för scenarier med tung belastning och cyklisk belastning.

3. Utmärkt hög- och lågtemperaturprestanda med ett brett driftstemperaturområde; resistent mot spröd fraktur vid låga temperaturer.

III. Bearbetnings- och applikationsegenskaper

1. Lämplig för skärning, svarvning, trådrullning, bockning, svetsning och värmebehandling; utmärkt bearbetbarhet gör dem idealiska för tillverkning av mekaniska komponenter och precisionsrörkopplingar. 2. Flexibla anslutningsmetoder: stödjer fläns-, gängade, svetsade och kompressionskopplingar för att möta olika industriella monteringskrav.

3. Kan genomgå behandlingar som galvanisering, korrosionsskyddsbeläggning och passivering för att förbättra korrosionsbeständigheten, vilket gör dem lämpliga för komplexa driftsmiljöer.

IV. Upphandling och kostnadsegenskaper

1. Komplexa produktionsprocesser och relativt låg produktionskapacitet ger högre priser jämfört med svetsade stålrör med samma specifikationer.

2. Begränsat lager av avancerade eller speciella specifikationer; vissa icke-standardiserade storlekar kräver specialtillverkning, vilket leder till längre leveranstider.

V. Begränsningar för användning

1. Även om sömlösa cirkulära stålrör ger utmärkt övergripande prestanda, är de tyngre och kräver mer material än svetsade rör med samma specifikationer, vilket resulterar i lägre kostnadseffektivitet för civila standardapplikationer med lågt tryck och omgivningstemperatur.

2. Används främst i kritiska industriella tillämpningar som involverar högt tryck, höga temperaturer eller farliga förhållanden; används i allmänhet inte för lågbelastningskomponenter som standardställningar eller enkla skyddsräcken.

Användningar och tillämpningsområde

I. Primära användningsområden

1. Högtrycksvätsketransport

Transport av högtrycksvatten, ånga, tryckluft, olja, gas och kemiska medier; den sömlösa naturen och överlägsna tätningsförmågan eliminerar läckagerisker.

2. Värme- och pannrör

Används för pannvattenväggar, överhettare, samlingsrör och huvudsakliga termiska rörledningsnät, som kan motstå förhållanden med hög temperatur och högt tryck.

3. Kemisk industri och tillverkning av tryckkärlkomponenter

Reaktormunstycken, värmeväxlarrörbuntar, kemisk processrör och korrosionsbeständiga ledningar lämpliga för komplexa kemiska miljöer.

4. Mekanisk komponenttillverkning

Hydraulcylindrar, pneumatiska cylindrar, bussningar, ämnen för precisionsbearbetning, drivaxlar och bärande rörformiga komponenter för entreprenadmaskiner.

5. Olje-, gas- och energiteknik

Olje- och naturgasutvinning och transmissionsledningar, uppsamlingsrörledningar och hjälpledningar för borrning och utvinning av oljefält.

6. Kraftiga stålkonstruktionskomponenter

Högtrycks cirkulära rörpelare, kraftiga takstolar, bärande utrustningsstöd och bärande rörformiga komponenter för stora maskiner.

7. Rörledningar för speciella driftsförhållanden

Rörledningar för låg temperatur, rörledningar för kryogen utrustning, transportledningar för brandfarliga eller explosiva medier och högtrycksledningar för brandsläckning.

II. Tillämpningsomfång

1. Kraft och termisk energi: Pannrörledningar, ångdistributionsnät och hjälpledningar för kraftgenereringsutrustning i värme- och kraftvärmekraftverk.

2. Petrokemisk industri: Processrörledningar, uppsamlings- och transmissionsledningar och rörkomponenter för reaktionsutrustning i raffinaderier, kemiska anläggningar och olje-/gasfält.

3. Tungt maskineri: Precisionsrörkomponenter och axeldelar för hydraulisk utrustning, entreprenadmaskiner, verktygsmaskiner och fordonstillverkning.

4. Kommunalt brandskydd: Högtrycksnät för brandbekämpning i städer och industriella högtrycksvattenförsörjningssystem.

5. Arkitektoniska stålkonstruktioner: Bärande pelarrör och primära konstruktionsdelar för tunga industrianläggningar, arenor och storskaliga takstolar.

6. Skeppsbyggnad och rymdfart: marina framdrivningsrör, hydraulsystem och precisionsslangar för flygtillämpningar.

7. Kylning och kryogenik: Kyllagringsanläggningar, kryogenutrustning och rörledningar för transport av flytande kväve eller flytande syre.

III. Urvalsskillnader

· Varmvalsade sömlösa rör: Främst stor diameter och tjockväggiga; används vanligtvis för högtemperatur, högtryckshuvudledningar och stora bärande strukturella komponenter.

· Kalldragna sömlösa rör: Kännetecknas av mindre diametrar, hög dimensionsnoggrannhet och jämna ytfinish; används vanligtvis för precisionsmaskiner, instrumenteringsrör och hydrauliska kopplingar.

Prestandaparametrar för sömlösa cirkulära stålrör

I. Exekutiva standarder (används ofta)

·GB/T 8162: Sömlösa stålrör för konstruktionsändamål

·SE/T 8163: Sömlösa stålrör för vätsketransport

·SE 3087: Sömlösa stålrör för låg- och medeltryckspannor

·SE 5310: Sömlösa stålrör för högtryckspannor

·GB 9948: Sömlösa stålrör för petroleumkrackning

II. Måttspecifikationer

1) Yttre diameterområde (D)

·Varmvalsad: 219–1200 mm (Vanliga storlekar: 57, 76, 89, 108, 159, 219, 273, 325)

·Kalldragen / Kallvalsad: 6–219 mm (Vanliga precisionsrörstorlekar: 16, 20, 25, 32, 38, 42, 48)

2) Väggtjockleksområde (t)

·Varmvalsad: ≥3 mm; maximal tjocklek kan överstiga 100 mm

·Kalldragen: 0,5–10 mm

3) Längd

·Varmvalsad: 6–12 m (vanligtvis 9–12 m)

·Kalldragen: 2–6 m; fasta längder tillgängliga

4) Måtttoleranser (typiskt)

·Ytterdiameter: ±0,5 mm eller ±1% (beroende på vilket som är strängast)

·Väggtjocklek: +15% / -12,5%

·Kalldraget precisionsrör: OD-tolerans upp till ±0,05 mm; väggtjocklek ±0,05 mm

5) Teoretisk vikt (kg/m)

W=(D−t)×t×0,02466

III. Parametrar för mekaniska egenskaper (omgivningstemperatur, typiska grader)

1) Kolstålrör (klass 10#, 20#)

Betyg 10#:

Draghållfasthet (Rm): ≥335 MPa

Avkastningsgräns (ReL): ≥205 MPa

Förlängning efter fraktur (A): ≥24 %

Betyg 20# (vanligast):

Rm: 410–550 MPa

ReL: ≥245 MPa MPaA: ≥25 %

2) Låglegerat höghållfast stål (Q345B/Q355B)

·Rm: 470–630 MPa

·ReL: ≥345 MPa

·A: ≥20 %

3) Vanliga värmepanna/högtryckskvaliteter (20G, 15CrMoG, 12Cr1MoV)

·20G: Rm 410–550 MPa, ReL ≥245 MPa

·15CrMo: Rm 440–640 MPa, ReL ≥295 MPa

4) Hårdhet (HB)

·20#, Q345: Ca. 137–197 HB

· Legerat kylt och härdat stål: 200–280 HB

IV. Tryck- och temperaturparametrar

1) Arbetstryck (empiriska värden, 20#/GB/T8163)

·Omgivningstemperatur: ≤10 MPa (100 bar)

·Pannarör (20G): ≤16 MPa

·Högtryckspanna (12Cr1MoV): Upp till 25 MPa+

2) Tillämplig temperatur

·Allmänt vätskerör (20#): −20 till 350°C

·Pannarör (20G): ≤450°C

·Värmebeständig legering (15CrMo/12Cr1MoV): ≤550–580°C

·Lågtemperaturstål (Q345D): Kan användas vid -40°C

3) Hydrostatiskt testtryck (standard)

·GB/T8163: P=2⋅σ⋅t/D (σ = 60 % av specificerad sträckgräns); typiskt 6–10 MPa, hålls i 10–30 s

V. Fysiska egenskaper (ungefärligt vid omgivningstemperatur)

· Densitet: 7,85 g/cm³

· Elasticitetsmodul: 2,06×10⁵ MPa

·Poissons förhållande: 0,3

·Värmeledningsförmåga: Ca. 45 W/(m·K)

· Linjär expansionskoefficient: ca. 12 x 10⁻⁶/°C

VI. Tillverkningsprocess och ytkvalitet

· Sömlös (inga svetssömmar); enhetlig mikrostruktur; fri från styrka svagheter förknippade med svetsfogar

· Kalldragen: slät ytfinish (Ra 3,2–12,5 μm); hög dimensionell precision

· Varmvalsad: tung yta; lägre dimensionell precision; lägre kostnad
