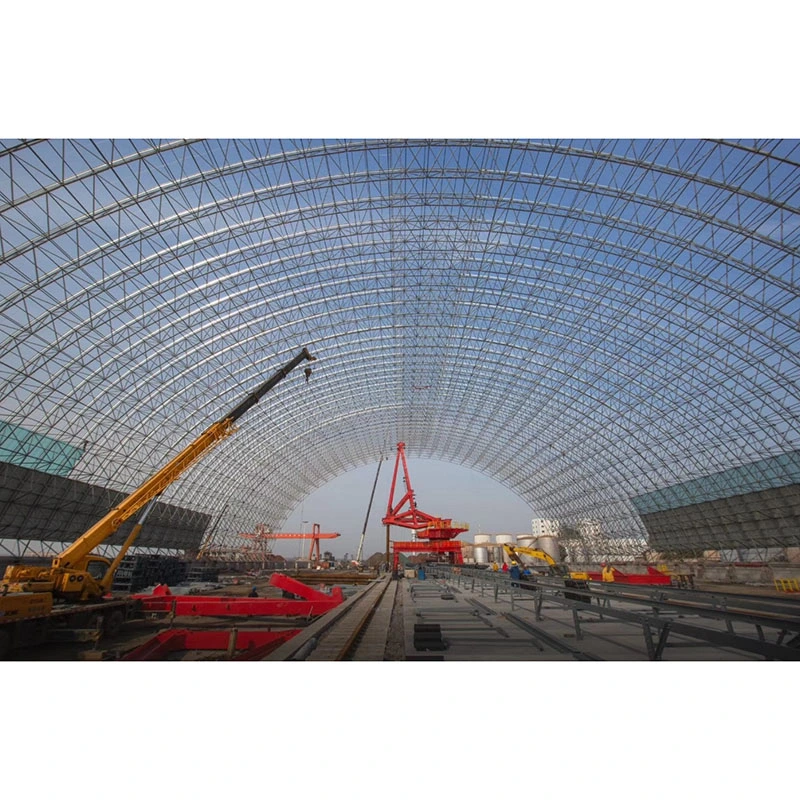

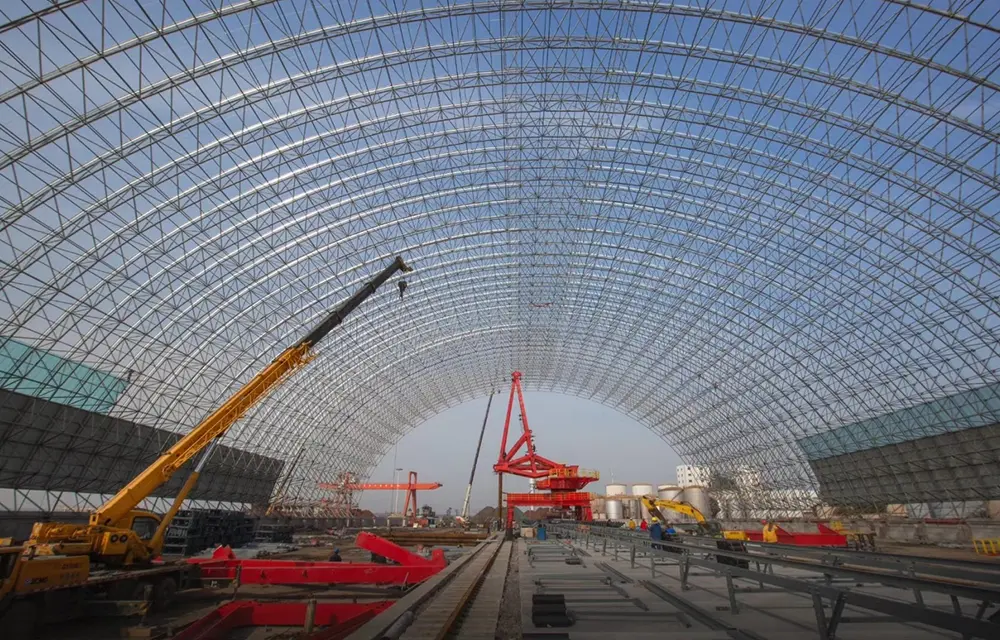

Långspännande stålgitterskalstruktur

Till skillnad från konventionella plana utrymmesramar eller styva portalramar, använder Long Span Steel Lattice Shell Structure ett krökt rumsligt bärande rutnät. Även om plana strukturer i första hand är beroende av böjningsverkan, uppnår detta system lastbärande kapacitet genom en kombination av skalbågetryck och den axiella verkan av de rumsliga delarna.

Detta system är inte bara en sammansättning av individuella delar utan en komplett, integrerad lösning som består av strukturella noder, glidlager, trycktåliga grundelement, takbeläggningar och åsk-/korrosionsskydd. Den är speciellt konstruerad för att hantera strukturella utmaningar i samband med pelarfria tak som överstiger 60 meter i spännvidd, komplexa krökta geometrier och platser som utsätts för kraftiga vind- och snöbelastningar. Genom att balansera arkitektonisk estetik med långsiktig driftsäkerhet har det blivit ett vanligt val för takläggning av industrianläggningar med ultrastort spann och offentliga lokaler.

Urvalskriterier och utmärkelser

1.1 Branschdefinition

The Long Span Steel Lattice Shell Structure - ofta kallad "stålgitterskal" - är en typ av krökt, mycket statiskt obestämd rumslig rutnätsstruktur. Det är i huvudsak en platt rymdram som har välvts för att bilda en kontinuerlig krökt yta, som omfattar sfäriska, ellipsoidala, cylindriska och hyperboliska paraboloidgeometrier. Det avgörande kännetecknet är genereringen av utåtriktad horisontell bågtryck, vilket kräver stöd, ringbalkar eller trycktåliga fundament för att motverka inre krafter. Däremot bär plana rymdramar belastningar främst i vertikal riktning och genererar ingen horisontell bågkraft; de grundläggande mekaniska principerna som styr de två systemen är helt olika.

1.2 Visuella egenskaper hos strukturellt beteende

- Ledningsbelastning: Primärt axiell spänning och kompression; frånvaro av lokala böjspänningar säkerställer enhetlig spänningsfördelning.

- Lastöverföring: Vertikala taklaster löses upp längs den krökta ytans tangentiella riktning till axiella krafter inom skalet; lastvägen är kort, vilket resulterar i minimal energiförlust.

- Operationell lämplighet: En högst statiskt obestämd redundant struktur; lokaliserat medlemsfel utlöser inte global kollaps, vilket erbjuder överlägsen motståndskraft mot plötslig vind, snö och seismiska händelser.

1.3 Klassificering efter intervall och 3D-nodkonfiguration

- Enlagers stålgitterskal: Enkellagers elementarrangemang med mycket låg egenvikt; lämplig för glasade kupoler med små till medelstora (15–60 m) och små landskapspaviljonger; endast tillämplig i regioner med låg vind- och snöbelastning; använder huvudsakligen navnoder i gjutet stål.

- Dubbellagers bultad kula gitterskal: Dubbellagers rutnätskonfiguration som består av topp- och bottenackord med anslutande banelement; erbjuder hög styvhet; lämplig för standard kolskjul med stort spann (30–100 m) och cylindriska lagringsskal; det föredragna valet för platser i inlandet med vanliga vind- och snöförhållanden.

- Dubbellagersvetsad kulgitterskal: Har fullpenetrationssvetsning vid de sfäriska noderna, vilket ger exceptionellt motstånd mot deformation; lämplig för extremt stora spännvidder (60–200 m) och lagringsanläggningar för tung last i kustområden som utsätts för hård vind och kraftig snö.

Primära materialvalskriterier: Q235B stål väljs för spännvidder ≤60m och taklaster ≤0,9 kN/m²; Q355B-stål används för spännvidder >60m, tunga kolskjul och kustområden.

Omfattande systemkomponenter av långspännande stålgitterskalstrukturer

2.1 Primära nätstrukturella enheter

Består av specialutskurna cirkulära ihåliga delar (CHS) och tre typer av specialiserade noder; alla delar skärs till specifika längder baserat på ytans krökning istället för att använda standardiserade längder. Basmaterial inkluderar sömlösa stålrör och högfrekventa svetsade stålrör, med specifikationer som sträcker sig från φ60×3,5 till φ219×10. Differentierade applikationsscenarier för nodtyper:

- Bultade ihåliga sfärer: Cylindriska skal med låg krökning och konventionella nätformade skal med dubbelt lager; monteras på plats med bultar, vilket kräver ingen svetsning på plats.

- Svetsade ihåliga sfärer: strukturer med stor spännvidd, tung belastning och tjocka skal; har inre ringformade förstyvningsribbor för att motstå lokal krossdeformation.

- Navnoder i gjutstål: Speciellt för böjda kupoler i ett lager; använder plug-in-anslutningar och erbjuder högsta nivå av komponentstandardisering.

Tillhörande fästelement: Bultade sfärsystem använder standard 10.9 höghållfasta bultar, koniska huvuden, tätningsplattor och hylsor; Svetsade sfärsystem saknar standardfästen, och förlitar sig helt på fullpenetrerande stumsvetsar med fasade kanter.

2.2 Differentierade stödsystem

Den horisontella bågkraften för ett nätformigt skal är 3–5 gånger större än en rymdram; felaktigt val av stöd kan direkt leda till takras. Fyra typer av stöd och deras tillämpningsscenarier:

- Fasta gångjärnsstöd: Placerade vid byggnadens hörn; begränsa vertikal och dubbelriktad horisontell förskjutning, bära över 60 % av skalets bågkraft och tillåta mindre rotation för att avlasta spänningen.

- Enkelriktade glidstöd: Glid längs den perifera eller radiella riktningen; speciellt utformad för att frigöra termisk dragkraft orsakad av säsongsbetonade temperaturskillnader, vilket förhindrar sprickbildning på grund av termisk expansion och sammandragning.

- Dragjärnsförsedda stöd: Används på kustnära eller öppna, utsatta platser; motstå negativa vindsugkrafter och förhindra att det nätformade skalet lyfts upp eller slits av av vinden.

- Elastiska stöd: Används för platser med ojämn grundsättning eller för oregelbundna dubbelböjda nätformade skal; anpassa till fundamentets deformation för att justera lastfördelningen.

Stödtillbehör: 18–30 mm tjocka bottenplattor, 12–20 mm laterala förstyvningsribbor, Q355B inbäddade ankarbultar och utjämnings-/halkskyddsshims.

2.3 Stödåtgärder för underkonstruktion och tryckmotstånd

Standard isolerade pålkapslar kan inte motverka den utåtriktade kraften som genereras av det nätformade skalet; därför krävs riktad förstärkning. Fundament använder C30–C35 armerad betong isolerade pålkapslar, bandfundament eller pålkapslar. Anti-uplift markbalkar och betong motviktspirer installeras på utsidan av fundamenten för att begränsa förskjutning utåt. Planhetstoleransen för inbäddade stållagerplattor är inställd på ≤2 mm för att säkerställa smidig glidning av lagren.

2.4 Stödåtgärder för takkapsling och sidostabilitet

Takinneslutningssystemet består av tre typer: aluminium-magnesium-mangan stående sömpaneler för böjda fatskal, härdat isolerglas för dagsljuskupoler och profilerade färgbelagda stålplåtar för slutna kolskjul. Sekundära konstruktionselement består helt av varmförzinkade C- och Z-profiler, kompletterade med takstag och takfotsstag. Sidostabilitet säkerställs av en yttre ringbalk av armerad betong som innehåller den övergripande bågtrycket, tillsammans med ytterligare stålstag vid gaveländarna och mellan pelare för att förhindra sidoförskjutning i ändarna.

2.5 Integrerat korrosionsskydd, brandbeständigt och åskskyddssystem

- Anti-korrosion: Varmförzinkad beläggningstjocklek ≥85μm för standardanläggningar i inlandet och ≥120μm för kustområden som utsätts för saltstänk; reparation på plats av skadad galvanisering innebär Sa2.5 blästring följt av ett trelagers epoxizinkrikt beläggningssystem.

- Brandbeständighet: Offentliga lokaler är belagda med tunnfilm svällande brandbeständiga beläggningar (klassad för 0,5h–2,0h brandmotstånd); slutna industriella kolskjul kräver inte standard brandbeständiga beläggningar.

- Skydd mot blixtnedslag: Top-ackord-element fungerar som ett naturligt blixtfångande nät, anslutet till fundamentets huvudförstärkningsstänger via lagerförankringsbultar för att bilda en komplett jordningskrets; inga extra blixtskyddslister krävs.

Klara att implementera lösningar

1. Retikulerat skal med bultar i två lager:

Stålrörsdelar + bultade kulor + enkelriktade glidande gångjärnsstöd + remsa stöttåliga fundament + färgbelagd stålbeklädnad; idealisk för slutna torrkolsbodar och ballastsilor; lägsta kostnaden och kortaste byggtiden.

2. Dubbellagers svetsad kula sfäriskt retikulerat skal:

Tjockväggiga svetsade rör + förstyvade svetsade ihåliga sfärer + fasta draghållfasta stöd + pålkapsfundament + aluminium-magnesium-mangan takbeläggning; lämplig för stora kupoler i arenor och flygplatsterminaler; erbjuder högsta redundans mot vind- och snöbelastningar.

3. Enskikts nav-nod stål retikulerat skal:

Standardiserade böjda cirkulära rör + navnoder i gjutstål + lätta gångjärnsstöd + takfönster i glas; lämplig för landskapsatrium och små utställningshallar; erbjuder överlägsen estetisk tilltalande.

Viktiga praktiska fördelar

1. Strukturell effektivitet och kostnadseffektivitet:

För en spännvidd på 100 m är stålförbrukningen 18 %–25 % lägre än för platta utrymmesramar med två lager; skalets bågeffekt fördelar naturligt belastningar, vilket eliminerar behovet av framtida strukturell förstärkning.

2. Mångsidig krökt geometri:

Kan bilda sfäriska eller komplexa dubbelkrökta takformer; överskrider den ekonomiska spännvidden på 36 m för portalstela ramar och uppfyller godkännandekraven för unika arkitektoniska former.

3. Naturlig dränering och minskad läckagerisk:

Böjd geometri ger en inneboende lutning för dränering, vilket eliminerar behovet av ytterligare fyllningslager för att skapa en sluttning och minskar underhållsrisker i samband med takläckor och vattendamning.

4. Hög stabilitet under extrema förhållanden:

Som en mycket statiskt obestämd struktur överträffar den alla plana stålkonstruktioner när det gäller att motstå vindar, snöstormar och regional seismisk aktivitet på Beaufort-skala 12.

5. Modulär konstruktion minskar riskerna på hög höjd:

Stöder integrerad markmontering följt av hydrauliska lyft; minskar arbete på hög höjd med 70 %, vilket minskar antalet säkerhetsolyckor på plats.

6. Låga driftskostnader under livscykeln:

Enhetliga cirkulära ihåliga sektioner underlättar rostborttagning och inspektion; det böjda taket låter regnvatten och damm glida av naturligt, vilket halverar rengöringsfrekvensen.

Jämförande analys med konkurrerande produkter

5.1 Strukturella beteendeskillnader

Styva portalramar upplever endast plana, enkelriktade böjningar; kostnaderna ökar när spännvidden överstiger 36 m och de kan inte bilda krökta former. Platta rymdramar förlitar sig enbart på rumslig spänning och kompression utan horisontell bågkraft; Att anpassa dem till krökta ytor kräver många icke-standardiserade komponenter, vilket ökar kostnaderna med över 40 %. Långspännande stålgitterskalstrukturer använder dubbelriktad rumslig bågverkan, vilket gör dem naturligt lämpade för krökta ytor och erbjuder betydande kostnadsfördelar för ultrastora spann.

5.2 Konstruktions- och kapslingsskillnader

Utrymmesramar kräver i allmänhet montering bit för bit på höjden, vilket begränsar platsflexibiliteten; stålgitterskal möjliggör ett urval av fyra konstruktionsmetoder, inklusive rotationsglidtekniker lämpliga för trånga utrymmen. När det gäller kapslingen, är krökningen av stålgitterskalet perfekt i linje med aluminium-magnesium-manganpaneler och krökt glas, vilket eliminerar vridningsspänningar på takpaneler och minskar risken för framtida sprickor.

5.3 Anti-korrosionsbehandlingsskillnader

Strukturella delar består helt av sömlösa cirkulära rör, vilket eliminerar de smutsfångande "döda zonerna" som finns med vinkel- eller kanalstål; detta säkerställer fullständig täckning under varmförzinkning och beläggningsapplikationer, vilket förlänger den korrosionsskyddande livslängden i kustmiljöer med 8–12 år jämfört med plana rymdramar. Standardiserat bearbetningsarbetsflöde efter kategori

6.1 Normalt bearbetningsarbetsflöde för utrymmesramar med bultade kulor med dubbla lager

1. Precisionsbearbetning med bultkula: Runt stålsmideämne → Svarvbearbetning av sfärisk yta → Flerstationsborrning och gängning vid specifika vinklar/krökningar → Magnetisk partikelinspektion (MPI) för inre sprickor → Varmförzinkning.

2. Precisionsbearbetning: CNC-skärning av stålrör till längd → Bearbetning av koniska huvuden → Helgenomträngande CO2-omkretssvetsning i båda ändar → Ultraljudsprovning (UT, Grade II) på 20 % av kritiska element → Kulblästring (Sa 2,5) för rostborttagning → Varmförzinkning.

3. Tillbehörsbearbetning: Härdning, härdning och inspektion av bultar av grad 10.9; samtidig galvanisering av hylsor och ställskruvar för att säkerställa gängpassningstoleranser.

4. Fabriksförmontering: Montering av böjd monteringsjigg i skala 1:1 → Provmontering av fläktformade enheter → Verifiering av sfärisk stigning och skruvinsättningsdjup → Justering av icke-standardiserade element.

5. Zonförpackning: Kategoriserad förpackning baserad på periferisk och radiell numrering → Märkning av monteringssekvens på plats.

6. Installation på plats: Stödavjämning → Montering av bottengaller → Montering av banelement och toppstängning → Slutlig åtdragning av höghållfasta bultar → Galvaniserande bättring och brandsäker beläggning.

6.2 Specialiserat arbetsflöde för utrymmesramar med svetsade kulor med dubbla lager

Prägling av stålplåtshalvor → Fasning → Montering av inre ringformiga förstyvningsribbor → Nedsänkt bågsvetsning (SAW) för sfärförslutning → 100 % UT (Grade II) svetsinspektion → Slipning och galvanisering av sfärer; på plats helpenetrerande fassvetsning av element till sfärer, med inspektion och godkännande av varje svets.

6.3 Specialiserat arbetsflöde för enskikts hub-nod Space Frames

Precisionsgjutning av gjutstålnoder → Bearbetning av flerriktade anslutningsslitsar → Fräsning av böjda rörändar → Fabriksprovmontering → Total galvanisering; montering på plats via insättning och bultlåsning – inget varmarbete eller svetsning krävs på plats.

6.4 Standardiserat bearbetningsarbetsflöde för stöd

CNC-skärning av bottenplåtar och förstyvningsplåtar → Fasning, montering och svetsning → Precisionsfräsning av glidytor → Svetsinspektion → Galvanisering av ankarbultar och komplett satsförpackning.

Omfattande engelska prestandaparametrar

7.1 Geometriska parametrar för medlemmar och leder

Vanliga stålrörsspecifikationer: φ60×3,5, φ76×4, φ89×4, φ114×4, φ140×6, φ159×8, φ180×10, φ219×10

Konventionellt rutnätsavstånd: 1,5 m ~ 3,5 m för sfäriska och cylindriska gitterskal

Stommens bearbetningstolerans: Total längdavvikelse ±1,0 mm, linjäritet ≤ L/1000

Bultad sfärisk nod: Diameter φ120~φ400mm, väggtjocklek 12~20mm, skruvhålsvinkeltolerans ±15′

Svetsad ihålig sfärisk nod: Diameter φ200~φ500mm, väggtjocklek 14~22mm med invändig förstyvningsring

Stödplatta: 18~30mm tjocklek, förstyvningsplatta 12~20mm, ankarbultsmaterial Q355B

7.2 Tabell för material mekaniska egenskaper

7.3 Spännvidd och lastbärande parametrar

Ett lager gitterskal ekonomisk spännvidd: 15m~60m

Dubbellagers bultat sfäriskt gitterskal ekonomisk spännvidd: 30m~100m

Dubbelskiktssvetsade sfäriska gitterskal maximal spännvidd: 60m~200m

Taklastindex: Egenlast 0,35~0,90kN/㎡, levande last 0,5~1,2kN/㎡; stängt kolhus, levande last upp till 2,5 kN/㎡

Temperaturdeformationskontroll: Ultralånga cylindriska skal måste använda envägs glidstöd för att frigöra temperaturbågens tryck

7.4 Standarder för svetsinspektion

Bultat sfäriskt rör omkretssvets: svets av grad 2, 20 % UT ultraljudsinspektion för nyckelmedlemmar, 100 % inspektion för nationella nyckelprojekt

Svetsad sfärisk stumsvets: Full penetration grad 2 svets, 100 % UT-inspektion för tunga gallerskal

7.5 Anti-korrosion & Brandsäkert tekniskt index

Fabriks varmförzinkning: ≥85μm för inlandsområden, ≥120μm för kustnära saltdimområden

Reparationsstandard på plats: Sa2.5 sandblästring, total torrfilmtjocklek ≥120μm för treskiktsfärgsystem

Brandbeständighetstid: 0,5h/1,0h/1,5h/2,0h för offentliga byggnader tunnskiktsbrandsäker beläggning

7.6 Installation på plats Precisionskontroll

Ringbalk och stödaxelavvikelse ≤±5mm, stödhöjdsavvikelse ≤±3mm

Höjdavvikelse för intilliggande stöd ≤2 mm, total skalhöjningsavvikelse ≤1/1000 av designhöjd

7.7 Projektstålförbrukningsreferens (projektionsområde)

Enkellagers dagsljuskupol: 10~20kg/㎡

Dubbellagers konventionellt cylindriskt skal: 20~33kg/㎡

Dubbellagers sluten kolskjul gallerskal: 33~55kg/㎡

Installationsmetoder på plats anpassade till projektets villkor

Installationsscheman för långspännande stålgitterskalsstrukturer väljs baserat på platsförhållandena för att möta utmaningar som begränsat utrymme och krantillgångsbegränsningar:

1. Bulkmontering på hög höjd: Lämplig för utspridda platser med små spann, ingen stor lyftutrustning krävs

2. Blockmontering: Dela skalet i solfjäderformade block, montera på marken och lyft separat

3. Hydraulisk övergripande lyft: Föredragen för stora inomhuslokaler, minimera risker för drift på hög höjd

4. Roterande glidinstallation: Lämplig för smala kustområden med begränsad kransvängradie

FAQ

F1 Hur väljer jag snabbt mellan enkel- och dubbellager långa spann stålgitterskalstrukturer?

För spännvidder ≤60m i icke-kustnära områden utan snöansamling och höga krav på naturligt ljus, är ett enskikts nav-nod gitterskal att föredra (30 % lägre kostnad). För spännvidder >60m, eller i scenarier vid kustnära, tung snö eller tunga laster (materiallagring) är ett dubbellagers gitterskal obligatoriskt för att förhindra lokal knäckningsinstabilitet förknippad med enskiktsstrukturer.

F2 Kan glidstöd utelämnas för gallerskal?

Nej. För tunnor som överstiger 45 m långa eller kupoler som överstiger 50 m i diameter, genererar termisk deformation inre dragkrafter som vida överstiger stålets belastningskapacitet; utelämnande av glidstöd skulle direkt orsaka böjning eller brott.

F3 Kan sekundär skärning eller borrning utföras på plats efter varmförzinkning?

Sekundär skärning eller borrning är förbjuden. Alla hålplaceringar och elementlängder är prefabricerade på fabriken, med endast bultmontering utförd på plats; skärning skadar den galvaniserade beläggningen – som inte kan repareras helt – vilket avsevärt minskar strukturens korrosionsbeständiga livslängd.

Q4 Vad är skillnaden i långsiktiga driftskostnader mellan stålgallerskal och rymdramar?

För samma spännvidd erbjuder den böjda ytan på ett gitterskal överlägsna självrengörande egenskaper, vilket minskar de årliga takrengöringskostnaderna med 45 %. Dessutom lider inte axiella belastningselement av utmattningsinducerad böjning, vilket eliminerar behovet av strukturell förstärkning inom 30 år; sålunda är O&M-prestanda vida överlägsen den för platta rymdramar.
