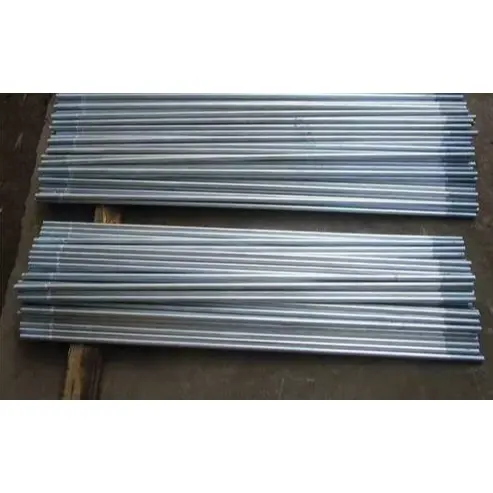

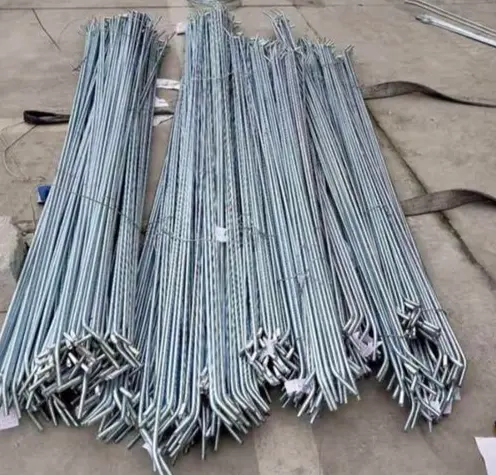

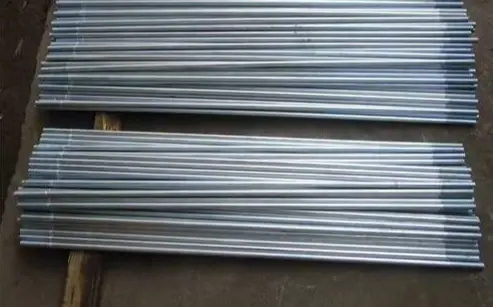

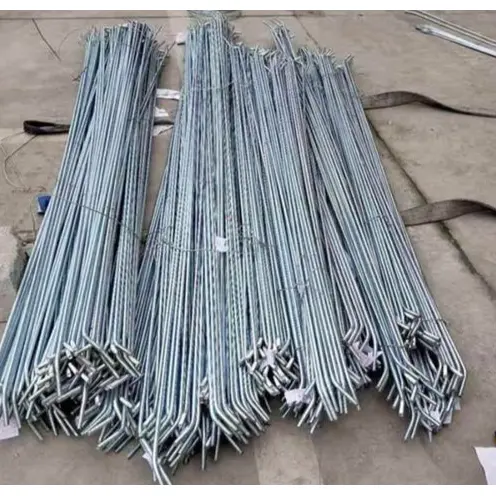

Dragstänger i galvaniserat stål för konstruktionsstag

Dragstänger i galvaniserat stål för strukturell stag (även känd som varmförzinkade dragstänger eller dragstänger av stål) är runda stålkonstruktionskomponenter som används i stålkonstruktioner—såsom industrianläggningar, tak, väggar och solcellsmonteringssystem—för att motstå dragkrafter, överföra horisontella belastningar och för att förhindra horisontella belastningar, stabilisera laterala belastningar och stabilisera väggar.

Produktdefinition och konfiguration

I. Grundläggande produktinformation

Material: Standard Q235B; Q355B för högbelastningsapplikationer. Runda stål genomgår kalldragning, härdning och härdning samt gängning i båda ändar.

Anti-korrosion: Varmförzinkad (HDG); zinkbeläggningstjocklek ≥70–100μm; lämplig för utomhus- eller starkt korrosiva kustmiljöer.

Funktion: Typerna inkluderar raka dragstänger (horisontella dragstänger), diagonala dragstänger (knästöd/vindstag) och dragstagsjusterade dragstänger (justerbar spänning).

II. Komplett konfiguration (standardmontering)

1) Parallellstagskropp (1 st)

Diameter: φ8/10/12/14/16mm (φ12 är vanligast).

Gängor: M8/M10/M12/M14/M16 i båda ändar (matchad till diameter); gänglängden är 2d–3d per ände.

Längd: Anpassad baserat på spännvidd; tolerans ±5 mm; finns i helgängade eller dubbelgängade versioner.

Yta: Varmförzinkad; saltspraymotstånd ≥500h.

2) Fästtillbehör (1 set för varje ände)

Sexkantsmuttrar: Grade 4.8 / Grade 8; varmförzinkad. ·Platta brickor: Q235 / galvaniserad; fördela trycket och förhindra repor.

·Fjäderbrickor / låsmuttrar: Förhindra att lossna på grund av vibrationer (obligatoriskt för tak-/vindlastzoner).

3) Justering / anslutningstillbehör (tillval baserat på krav)

·Vridskruvar (spännstagsjusteringar): Gaffelände eller slutna karosser; smidd av 45# stål, varmförzinkad; inställningsområde: ±50–150 mm.

·Luggplattor / anslutningsplåtar: Q235B/Q355B; tjocklek ≥10 mm; varmförzinkad; för anslutning till räfflor/balkar/pelare.

·Gängskydd: Förhindra gängskador eller korrosion under transport/installation.

·Stagrör (för tryckstänger): φ42/48 stålrör med invändig dragstång; säkerställer stabilitet under kompression.

III. Snabböversikt över nyckelparametrar

·Material: Q235B (σₛ ≥ 235MPa) / Q355B (σₛ ≥ 355MPa).

· Draghållfasthet: ≥400MPa (Q235) / ≥470MPa (Q355).

·Galvaniserad beläggning: ≥85μm (utomhus), ≥100μm (kust).

·Gemensamma specifikationer: φ12 (M12), längd 1–6m.

IV. Typiska tillämpningsscenarier

·Fabrikstak: Raka dragstänger (mellan räfflor) + diagonala dragstänger (vindmotstånd) + spännskruvar (spänningsjustering).

·Väggbeklädnad: Diagonala dragstänger för väggbalkar; förhindra väggutbuktning eller sidoförskjutning.

·PV-monteringssystem: Längsgående / tvärgående dragstänger; förbättra stabiliteten mot vind- och snöbelastningar. Kärnfördelar

1. Rost- och korrosionsbeständighet: Den galvaniserade beläggningen gör dem lämpliga för utomhus- och fuktiga driftsförhållanden.

2. Hög draghållfasthet: Dämpar effektivt rälsens svajning och förbättrar den totala strukturella styvheten.

3. Justerbar längd: Längder kan finjusteras på plats, vilket säkerställer hög installationsanpassningsförmåga.

4. Effektivitet: Lätt och kostnadseffektiv, vilket underlättar bekväm satsinstallation.

Särskiljande höjdpunkter

I. Jämfört med svart stål / målade dragstänger

1. Överlägsen korrosions- och väderbeständighet

Genomgår omfattande varmförzinkning; den tjocka, metallurgiskt bundna beläggningen blockerar fukt och saltstänk, vilket möjliggör långvarig användning i utomhus-, fuktiga eller kustnära miljöer. Däremot rostar vanliga svarta ståldelar lätt och färgbeläggningar flagnar eller flagnar, vilket kräver frekvent rostborttagning och ommålning – vilket resulterar i höga underhållskostnader.

2. Längre livslängd

Livslängden överstiger 20 år under normala förhållanden – långt över målade delar (3–5 år) – vilket gör dem idealiska för permanenta utomhusstålkonstruktioner som fabriksbyggnader och solcellsmonteringssystem.

3. Utmärkt ytintegritet

Zinkbeläggningen är slitstark och slagtålig, vilket minimerar skador under transport och installation. Gängorna är resistenta mot rost och kärvning, vilket säkerställer smidig demontering vid framtida underhåll.

4. Enhetligt utseende och enkel inspektion

Har en konsekvent silvergrå finish, vilket möjliggör enkel visuell identifiering av specifikationer och kvalitet på plats.

II. Jämfört med dragstag i rostfritt stål

1. Enastående kostnad-prestanda-förhållande

Upphandlingskostnaderna är betydligt lägre än för dragstänger av rostfritt stål; under standardkorrosiva förhållanden är den totala prestandan jämförbar, vilket leder till avsevärda minskningar av projektkostnaderna.

2. Stabila mekaniska egenskaper

Huvudsakligen tillverkad av Q235B/Q355B stål; hållfasthet och seghet uppfyller dragbelastningskraven för stålkonstruktioner, vilket säkerställer tillförlitlig bärförmåga och motståndskraft mot deformation.

3. Hög bearbetningsanpassningsförmåga

Anpassningsbara längder och gängning; kompatibel med tillbehör som spännskruvar och distansrör, vilket ger flexibilitet för installation, uppriktning och spänning på plats.

III. Unika fördelar

1. Fokuserad bärande och enkel struktur: Klarar i första hand dragbelastningar; lätt och utrymmeseffektiv; förhindrar effektivt sidoförskjutning av räfflor och vägglister, vilket förbättrar den övergripande strukturella stabiliteten; fungerar som ett enkelt, effektivt spännelement i stålkonstruktioner.

2. Omfattande stödsystem: Kompatibel med en komplett uppsättning tillbehör – såsom galvaniserade muttrar, brickor, spännskruvar och kilplattor – med matchande korrosionsskyddsbehandlingar för att förhindra galvanisk korrosion och säkerställa ett enhetligt skydd.

3. Bekväm installation: Gängad design med dubbla ändar möjliggör finjustering av spänning och inriktning med muttrar, vilket resulterar i hög effektivitet under konstruktion och justering.

IV. Korta begränsningar

1. Prestanda i tuffa miljöer: Korrosionsbeständigheten är sämre än rostfritt stål i mycket korrosiva eller starkt sura/alkaliska miljöer.

2. Kostnad: Enhetspriset är högre än vanliga dragstänger i svart järn, vilket resulterar i en något högre initial investering.

V. Sammanfattning av urval

· Torra inomhusmiljöer, tillfälliga strukturer eller strikt kostnadskontroll → Välj svart stål eller målade dragstänger.

· Utomhus/exponerade platser, kustområden, standardkorrosionsförhållanden, eller behov av långsiktig, underhållsfri prestanda → Prioritera dragstänger av galvaniserat stål.

· Kemiska miljöer med kraftig korrosion eller höga renhetskrav → Välj dragstänger i rostfritt stål.

Byggprocess på plats

Dragstänger i galvaniserat stål för strukturell stag är tillämpliga på: Fabriksstag, dragstag för vägg, PV-monterade dragstänger och spännstagsjusterade dragstag. Basmaterialet är typiskt Q235B/Q355B varmförzinkat rundstål; installationen överensstämmer med stålkonstruktionsstandarder.

I. Byggnadsförberedelser

1. Materialinspektion: Verifiera dragstångens diameter, längd och gängspecifikationer; kontrollera om det finns en sund galvaniserad beläggning och se till att gängorna är fria från bucklor, rost eller avskalade sektioner; se till att tillbehör (galvaniserade muttrar, plana brickor, fjäderbrickor, spännskruvar, kilplattor) är i gott skick. Förbjud strängt att blanda tillbehör med olika specifikationer eller tillverkningsprocesser.

2. Förberedelse av verktyg: skiftnycklar, hylsor, måttband, lod och handhammare; för dragstångsjustering, förbered kofot och spännnycklar; se till att full säkerhetsutrustning finns tillgänglig för arbete på höjder. 3. Basverifiering: Se till att anslutningsplattor och förborrade hål/diametrar för balkar, pelare, räfflor och väggbalkar överensstämmer med ritningarna; se till att komponenterna är korrekt placerade och säkert tillfälligt fixerade.

4. Teknisk genomgång: Definiera tydligt layout, lutning och spänningskrav för dragstänger, och särskilj mellan installationsspecifikationerna för raka dragstänger, diagonala dragstänger och dragstag.

II. Installationsprocess och operativa nyckelpunkter

(A) Standard dubbeländade gängade dragstänger (raka/diagonala dragstänger)

1. Insättning: Trä båda ändarna av dragstången genom de förborrade hålen i komponenterna sekventiellt, se till att stången förblir rak utan veck eller vridningar.

2. Tillbehörsplacering: Montera komponenter i ordningen platt bricka → fjäderbricka → mutter; förskjuta spalten i fjäderbrickan för att säkerställa en anti-lossningseffekt.

3. Första åtdragning: Dra åt muttrarna symmetriskt i båda ändarna för att anbringa grundspänning och eliminera löshet i komponenterna.

4. Slutlig åtdragning: Dra åt stegvis, applicera kraft samtidigt i båda ändarna för att säkerställa jämn spänning och övergripande rakhet; Dra inte åt en sida åt gången helt, eftersom det orsakar komponentfel och lokal spänningskoncentration.

5. Inriktning: Kontrollera rakhet och lutning med ett lod eller inriktningssnöre; finjustera mutterpositionerna vid behov.

(B) Spännstag (justerbar typ)

1. Anslut båda ändarna av dragstången till de strukturella noderna och installera muttrarna löst.

2. Vrid spännskruvens kropp för att justera spänningen, kontrollera den totala tätheten för att säkerställa att strukturell geometri och vertikalitet uppfyller designspecifikationerna.

3. När de har justerats, lås antilossningsmuttrarna på båda sidor av spännskruven för att förhindra rotation eller lossning under service.

4. För parallella dragstångsgrupper, säkerställ konsekvent spänning och balanserad lastfördelning.

(C) Installation med distansrör

Trä dragstången genom det inre av ståldistansröret; installera brickor och muttrar på de gängade sektionerna som sticker ut från båda ändarna. Se till att distansröret passar plant mot komponenterna (vertikalt eller horisontellt) utan att luta eller lämna mellanrum.

III. Konstruktionskrav per plats

1. Dragstänger för taket: Horisontella dragstänger måste förbli plant och diagonala dragstänger måste installeras i designvinklarna; alla dragstänger måste vara spända och spända för att eliminera slack och förbättra den övergripande stabiliteten hos grenarna.

2. Väggstag: Installera sekventiellt från topp till botten samtidigt som du kontrollerar väggkomponenternas vertikalitet; se till att dragstänger inte stör dörrar, fönster eller beklädnadspaneler.

3. Hörn- och ändanslutningar: Se till att alla kopplingar är kompletta, genomför dubbla åtgärder mot lossning och applicera extra förstärkning i områden som utsätts för höga vindbelastningar.

IV. Besiktning och skydd av färdigt arbete

1. Visuell inspektion: Dragstänger måste vara raka utan att böjas, och den galvaniserade beläggningen måste vara fri från omfattande skador; beslag måste vara kompletta, med muttrar helt åtdragna och fjäderbrickor helt sammanpressade.

2. Funktionskontroll: Monteringen måste vara fri från löshet eller vingling; konstruktionsmått och lutningsvinklar måste överensstämma med ritningarna.

3. Skydd av färdigt arbete: Att trampa på, stöta eller orsaka svetsbrännor på dragstängerna eller den galvaniserade beläggningen är förbjudet; förhindra förorening av murbruk eller olja på gängade områden.

4. Reparera lokala repor i den galvaniserade beläggningen omgående genom att applicera zinkrik färg för att återställa korrosionsskyddet.

V. Byggförbud

1. Det är strängt förbjudet att utelämna plana brickor eller fjäderbrickor, installera ofullständiga uppsättningar av beslag, eller blanda in icke-galvaniserade beslag.

2. Det är förbjudet att tvinga, vrida eller använda flamvärme för att räta ut dragstänger för att undvika materialskador eller fel på den galvaniserade beläggningen.

3. Använd inte dragstänger med skadade gängor, kraftigt flagande galvaniserade beläggningar eller deformation/böjning.

4. Att dra åt muttrar för hårt är strängt förbjudet för att förhindra gängavskalning eller komponentdeformation.

5. Genomför skyddsåtgärder vid utomhusbyggnation i regnigt väder för att förhindra rost orsakad av långvarig vattenansamling på gängorna.

Nyckelprestandaparametrar för dragstag i galvaniserat stål för strukturell stag

Standarder: GB/T 700, GB/T 13912, GB 50017

I. Basmaterial och mekaniska egenskaper

1. Vanliga material

· Standard: Q235B; Kraftig/Långt spann: Q355B

2. Mekaniska indikatorer

3. Stångspecifikationer: Vanliga diametrar: φ8, φ10, φ12, φ14, φ16 mm; Längd: Anpassad per ritning (standard 1–6m); Längdtolerans: ±5 mm

II. Trådparametrar

1. Gängspecifikationer: Matchad till rund ståldiameter (M8, M10, M12, M14, M16)

2. Gängtyp: Utvändig gänga med dubbla ändar; gänglängden i varje ände är 2–3 gånger den nominella diametern

3. Trådprecision: 6g; smidig passform, anti-kärvning

III. Galvaniserad beläggningsegenskaper (varmförzinkning föredras)

1. Beläggningstjocklek

· Standard användning utomhus: ≥70 μm

· Kustnära / Mycket korrosiva miljöer: ≥85 μm

2. Vidhäftning: Metallurgisk bindning; ingen skalning eller flagning vid stöten

3. Korrosionsbeständighet: Saltspraytest ≥500 h; livslängd >20 år under normala utomhusförhållanden

IV. Tillbehörsparametrar

1. Nötklass: Klass 4.8 / Klass 8; varmförzinkad (samma material); precisionspassning med gängor

2. Platt bricka: Q235-material, varmförzinkad; fördelar kontakttrycket; skyddar komponentfärg/beläggning

3. Fjäderbricka: Hög elasticitet; används främst i områden med hög vibration eller hög vind för att förhindra att den lossnar

4. Spänne (justerbar): Material: Smidet 45# stål, helt varmförzinkat; standardinställningsområde: ±50–150 mm mm

V. Användnings- och installationsparametrar

1. Belastningsläge: Designad endast för dragbelastningar; exponering för kompression, böjning eller sidobelastning är strängt förbjuden.

2. Installationskrav: Dragstången måste förbli rak, fri från vridning eller kinkningar; muttrar i båda ändarna måste dras åt symmetriskt.

3. Miljömässig lämplighet: Drifttemperaturintervall från -20°C till 80°C; undvik långvarig kontakt med starka syror eller starka alkalier.

VI. Ytterligare egenskaper

1. Ytfinish: Matt silvergrå genomgående med enhetlig färg; motståndskraftig mot slitage och slag.

2. Återanvändbarhet: Den galvaniserade gängbeläggningen ger en inneboende smörjning, vilket förhindrar enheten från att kärva eller skala gängor under demontering för underhåll.
