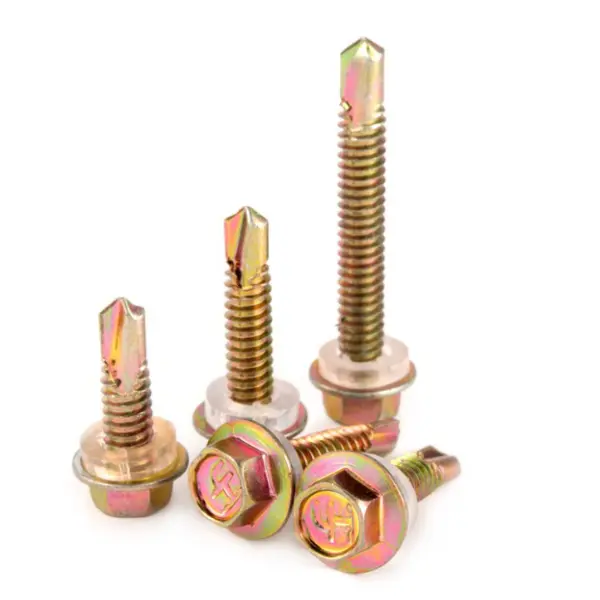

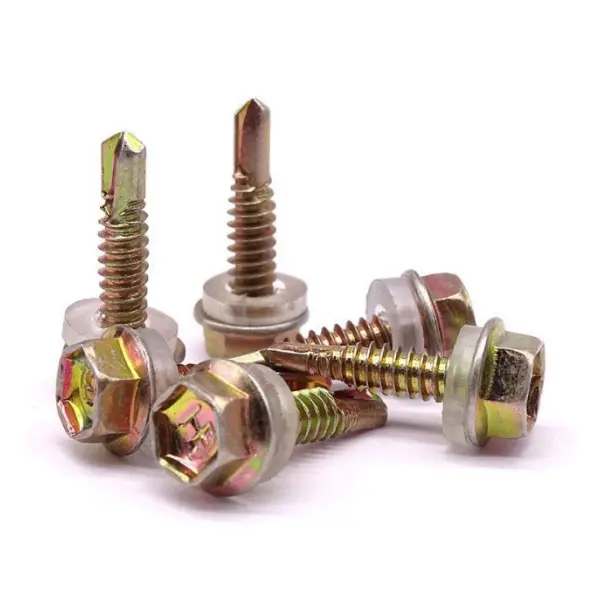

Självgängande skruvar för stålbeklädnadssystem

Självgängande skruvar för stålbeklädnadssystem är speciellt utformade för stålkonstruktioner, inklusive tak, väggbeklädnad och trimkomponenter (såsom beslag och hörnvinklar).

Material: Mellankolstål (1022) eller rostfritt stål (410/304); värmebehandlat och avslutat med zinkplätering eller kompositbeläggningar.

Kärnfunktion: Eliminerar behovet av förborrning; utför borrning, gängning och fästning i ett enda steg. Lämplig för anslutning av tunna metallplåtar (0,5–6 mm), såsom färgbelagt stål, galvaniserad plåt och lätta stålplåtar.

Huvud: Hexbrickhuvud; kompatibel med hylsor eller skiftnycklar; ger hög vridmomentmotstånd och förhindrar glidning.

Spets: Integrerad borrspets (miniatyrspiralborr) med spånborttagningsräfflor; kan borra direkt genom stålplåtar.

Gänga: Grov gänga (14 TPI); ger stark självgängande förmåga och hög spännkraft.

Ytbehandling: Varmförzinkad, färgad zink eller Dacromet; korrosionsbeständig och lämplig för utomhusbruk.

Produktkonfiguration

Standardmontering inkluderar skruvkroppen och en vattentät tätningsbricka (förmonterad); redo för omedelbar användning på plats utan behov av manuell tvättmaskininstallation.

1) Skruvkropp (kärnkomponent)

Huvudtyp: Hexbrickhuvud; erbjuder hög belastningskapacitet och en säker, jämn passform. Specifikationer (vanligt):

o Diameter: 5,5 mm (#12), 6,3 mm (#14)

o Längd: 25–150 mm (måste penetrera panelen och isoleringsskiktet, med ≥25 mm inbäddning i rälsen)

Borrspets: ST4.2–ST6.3, motsvarande olika stålplåtstjocklekar.

2) Tätningsbricka (kritisk för vattentätning; förmonterad/integrerad)

Struktur: Kompositbricka bestående av metallbricka (galvaniserat stål / rostfritt stål) + EPDM-gummi.

Funktioner: Vattentätning, läckageförebyggande, åldringsbeständighet och väderbeständighet (driftsområde: -40°C till 120°C).

Mått: Ytterdiameter ≥19 mm; ger en stor kontaktyta för tillförlitlig tätning. 3) Nödvändiga verktyg (nödvändigt för installation)

Drivrutiner: 1/4″ insexhylsor (8mm/10mm); sladdlös slagnyckel eller elektrisk borrmaskin

Hjälpverktyg: Vattenpass, måttband, säkerhetstjuder (för arbete på höjden)

Nyckelprestandaparametrar

Draghållfasthet: ≥450 MPa

Ythårdhet: HRC 35–45 (hård borrspets, tuff kärna)

Utdragningsstyrka: ≥8700 N (Q235, 4 mm stålplåt)

Vridmoment: ≥10,9 Nm

Saltsprutbeständighet: ≥500 timmar (varmförzinkad)

Tillämplig plåttjocklek: 0,5–6 mm (beroende på borrpunktsspecifikation)

Typiska tillämpningsscenarier

Takbeläggning: Fixering av färgbelagda stålplåtar på stålgaller (vindmotstånd och vattentäthet)

Väggbeklädnad: Fästning av färgbelagda stålplåtar på väggbågar

Trim/blinkande: Fixering av nockkåpor, takfot och dörr-/fönsterhörnlister

Övrigt: Solceller (PV) monteringssystem, luftkanaler och byggnadskuvert av lätta stål

Viktiga fördelar med självgängande skruvar för stålbeklädnadssystem

1. Eliminerar steg för förborrning och gängning; snabb och arbetsbesparande installation

2. Tätt engagemang; motståndskraftig mot att lossna och lossna

3. Kompatibel med olika material; mycket mångsidig

4. Kompakt storlek; lämplig för anslutning av tunnväggiga och lätta komponenter

Differentierare

Jämförelse: Standard vassa självgängande skruvar, standardbultar och blindnitar

I. Nyckeldifferentierar

1. Integrerad borrning och fästning; extremt hög installationseffektivitet

Har en inbyggd skärstruktur med borrspets; eliminerar behovet av förborrning eller gängning. Borrning, gängning och fastsättning utförs i ett enda steg, vilket avsevärt minskar processtegen – idealiskt för storskalig kuvertinstallation på byggarbetsplatser.

2. Sexkantsflänshuvud; stark klämkraft utan att glida

Kombinerar en extern sexkantsenhet med en flänsyta, vilket möjliggör applicering med högt vridmoment med elektriska skiftnycklar. Den stora lagerytan minimerar risken för gängavskalning eller huvudklippning, vilket gör den lämplig för förhållanden med vibrationer eller vindtryck i stålkonstruktioner.

3. Integrerad kompositbricka; utmärkt vattentät tätning

Förmonterad på fabrik med metall- och EPDM-komponenter. Gummikompositbricka: Passar tätt mot panelytan efter åtdragning; resistent mot åldrande och extrema temperaturer; förhindrar vattenläckage vid källan; speciellt designad för vattentätning av byggnadsskalsystem.

4. Härdat material, lämpligt för metallanslutningar

Genomhärdad med hög ythårdhet; kan tillförlitligt borra genom 0,5–6 mm färgbelagda stålplåtar och galvaniserade stålsektioner; balanserad seghet säkerställer motstånd mot brott eller gängavskalning under installationen, vilket ger överlägsen bärförmåga jämfört med vanliga självgängande skruvar.

5. Korrosions- och väderbeständighet, lämplig för utomhusmiljöer

Har standardytbehandlingar såsom färgad zinkplätering, varmförzinkning eller Dacromet-beläggning; ger utmärkt motståndskraft mot saltstänk och rost; hållbar för långvarig användning i utomhus- eller kustindustrianläggningar; idealisk för utomhusbruk av stålkonstruktioner.

6. Starkt trådingrepp, motståndskraftig mot vindlyftning och lossning

Specialiserade grova självgängande gängor säkerställer tätt ingrepp med stålgallringar; ger utmärkt utdrags- och halkskydd; tål starka vindbelastningar på tak och motstår att lossna med tiden.

II. Jämförelse med andra typer av fästelement (begränsningar)

1. Vs. standard självgängande skruvar med vassa spetsar: Högre enhetskostnad; olämplig för icke-metalliska underlag som trä eller plast.

2. Vs. standardbultar: Lägre bärförmåga; kan inte användas för primära konstruktionsbärande leder; endast lämplig för kuvertsystem och tunnplåtsanslutningar.

3. Vs. blindnitar: Tillåter upprepad demontering och underhåll (till skillnad från engångsnitar); seismiskt motstånd och tolerans för upprepad deformation är dock lägre än för höghållfasta strukturella fästelement.

Installationsprocess på plats

Självgängande skruvar för stålbeklädnadssystem Tillämpliga scenarier: Fabrikstak, väggbeklädnad (färgbelagd stålplåt), blinkande och hörnbeklädnad, lätta stålhöljesystem, etc.; installationen följer allmänna specifikationer för konstruktion av stålkonstruktioner.

I. Byggnadsförberedelser

1. Materialinspektion

Verifiera specifikationer, längd och korrosionsskyddsbeläggning; inspektera förmonterade kompositbrickor för att säkerställa att de är intakta och fria från att lossna eller spricka; skilja mellan borrpunktsspecifikationer för att matcha panelernas totala tjocklek.

2. Verktygsförberedelse

Sexkantsskruvdragare, elektrisk skiftnyckel med variabel hastighet / Förbered en handhållen borrmaskin, justera inställningarna för hastighet och vridmoment i förväg; förbered också ett måttband, en markör och en redskapskniv.

3. Förberedelse av basytan

Se till att ytorna på panelerna och rälsen är fria från skräp, lös rost eller utsprång; se till att panelöverlappningsfogarna är jämna och att panelytorna är fria från skevhet.

4. Layout och positionering

Fäst linjer enligt ritningarna för att bestämma skruvavståndet, vilket säkerställer horisontell och vertikal inriktning.

II. Positionerings- och fästoperationer

1. Rikta in och passa ihop panelerna, säkra dem tillfälligt för att säkerställa att överlappningsbredden uppfyller designspecifikationerna.

2. Applicera tryck vinkelrätt mot panelytan medan du borrar; bibehåll vertikal inriktning – lutning eller skruvar i vinkel är strängt förbjudet.

3. Borra och fäst med jämn hastighet, så att den självborrande spetsen kan penetrera panelen och rälsen; undvik plötslig eller överdriven kraft för att förhindra att borrspetsen bryts eller panelen deformeras.

4. Fäststandard: Flänsen ska komprimera kompositbrickan så att gummipackningen komprimeras jämnt och expanderar något utåt; Dra inte åt för hårt, eftersom det kan spricka gummipackningen eller göra att panelytan dras in och läcker.

5. Installationssekvens: Fortsätt från mitten av spännvidden mot båda ändar och från mitten utåt för att minimera ackumulerad spänning i panelerna.

III. Viktiga installationspunkter för olika områden

1. För takpaneler, placera skruvarna på korrugeringarnas toppar; att skruva in skruvar i trågen är förbjudet (eftersom detta leder till vattenansamling och läckage); mellanrum... Följ ritningarna strikt, med särskild tonvikt på att öka fästelementens täthet runt nocken, takfoten och rännorna.

2. Installera vertikala väggpaneler uppifrån och ned; öka skruvdensiteten vid överlappande skarvar för att säkerställa en vattentät tätning.

3. Applicera dubbelfästning vid trimnings-, hörnbeslag och stängningspunkter, med skruvar jämnt fördelade på båda sidor av hörnet för att förhindra att kanten böjs eller vattenläcker.

IV. Besiktning och skydd av färdigt arbete

1. Omfattande visuell inspektion: Se till att skruvarna är vertikala och jämnt fördelade och att brickorna är intakta och korrekt placerade.

2. Se till att panelytorna är fria från betydande bucklor eller repor och att överlappande tätningar är intakta.

3. Förbjud att trampa på, bända eller slå till färdiga områden för att förhindra att skruvar lossnar eller tätningsfel.

4. Byt omedelbart ut eller omarbeta eventuella skadade brickor eller felinriktade skruvar.

V. Byggförbud

1. Ta inte bort eller byt ut originalkompositbrickor; installation utan brickor är strängt förbjuden.

2. Dra inte skruvarna i vinkel och dra inte åt dem för hårt med för stort vridmoment, eftersom detta kan orsaka läckor eller skruvbrott.

3. Använd inte skruvar med slitna borrspetsar eller skadade gängor.

4. Undvik installation utomhus vid regn eller när panelytor är våta.

Nyckelprestandaparametrar för självgängande skruvar för stålbeklädnadssystem

I. Basmaterial och ytbehandling

1. Basmaterial: Standard 1022 stål Medelkolstål (härdningshärdat); 410/304 rostfritt stål för högkorrosionsmiljöer

2. Värmebehandling: Genomhärdning (hård yta, seg kärna)

3. Yta korrosionsskydd: Färgad zinkplätering, varmförzinkning, Dacromet, fosfatering

4. Matchande bricka: baksida i galvaniserat stål + EPDM-gummi (väderbeständig tätning)

II. Hårdhet och mekaniska egenskaper

1. Ythårdhet: HRC 35–45 (säkerställer borrförmåga, förhindrar spetsbrott)

2. Draghållfasthet: ≥450 MPa

3. Ultimat vridmoment: ≥10,9 N·m (standardspecifikationer)

4. Utdragskapacitet (matchad med 0,5–4 mm stålplåt + ränna): ≥8700 N

III. Specifikationer och gängparametrar

1. Vanliga nominella storlekar: ST5.5, ST6.3 (mainstream för ingenjörsprojekt)

2. Gängtyp: Grov självgängande gänga; skarp profil, starkt grepp

3. Borrpunktstyp: Standard självborrande punkt; lämplig för plåttjocklekar på 0,5–6 mm

IV. Parametrar för tätningsbricka

1. Driftstemperatur: -40°C till 120°C; resistent mot hög/låg temperatur åldrande

2. Prestanda: Vattentät, stötdämpande, förhindrar klämskador på ark; livslängd ≥10 år

3. Struktur: Förmonterad som en enhet på fabriken; ej avtagbar

V. Parametrar mot korrosion och väderbeständighet

1. Färgad zink: Saltsprutbeständighet ≥200 h; lämplig för inomhus/torra fabriksområden

2. Varmförzinkning / Dacromet: Saltsprutmotstånd ≥500 h; lämplig för utomhusmiljöer, fuktiga och kustnära miljöer

VI. Installations- och användningsparametrar

1. Fästkrav: Bricka måste vara jämnt komprimerad; Undvik att dra åt för hårt för att förhindra gummisprickor eller fördjupning av arkytan

2. Borrdjup: Efter penetrering av den färgade plåten måste den effektiva ingjutningen i stålplåten vara ≥25 mm

3. Användning: Anslutning av tunna beklädnadsplåtar (tak, väggpaneler, inslag/trim); inte för användning i primära bärande konstruktionsfogar
