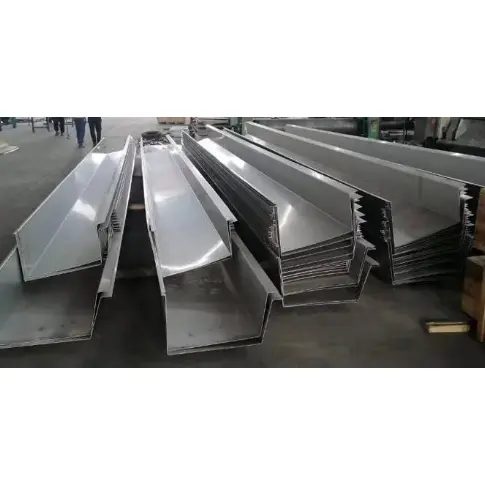

Ståltakrännsystem för byggnader

Ståltakrännsystem för byggnader består av dräneringstråg placerade vid takfoten för att samla upp regnvatten från takets färgbelagda stålpaneler och leda det utomhus via stuprör. De är väsentliga komponenter i dräneringssystem för lätta stålindustrianläggningar, rymdramar och nätformade skaltak. Tillgängliga typer inkluderar fabriksfärdiga färgbelagda stålrännor, hängrännor i rostfritt stål och rännor som formas på plats av galvaniserad stålplåt; de är säkrade vid takfot på sekundära räfflor eller stålbalkar.

Systemkonfigurationsöversikt

1. Huvudtrågkropp

1) Färgbelagd stålränna: Använder samma Al-Zn-legeringsbelagda basmaterial (AZ150/AZ275) som taket; tjocklek 0,6–1,0 mm; standard öppningsbredder på 200/250/300 mm; det vanliga valet för industrianläggningar i inlandet.

2) 304 ränna i rostfritt stål: Tjocklek 0,7–1,2 mm; designad för kustområden och miljöer med kemiska korrosionsrisker.

3) På plats formad galvaniserad stålränna: 1,2–2,0 mm varmförzinkad plåt böjd på plats; lämplig för långa utrymmesramar och extra långa takfot.

2. Lastbärande och fixerande komponenter

Rännfästen (varmförzinkad plattstång eller vinkeljärn): fördelade med 600–800 mm intervall; fäst vid takfot C-sektion fribärande räfflor;

Takfotskanter och fribärande balkar: Stöd rännans belastning.

3. Tillbehör för fogar och tätskikt

Skarvlock och ändplattor (för tätning av rännändar);

Butyl vattentät tätningstejp, väderbeständigt strukturell tätningsmedel och blindnitar;

Expansionsfogar: Installeras ungefär var 12:e meter för extra långa rännor för att ta emot termisk expansion och sammandragning.

4. Komponenter för stuprörssystem

1) Regnvattenbehållare: Svetsad eller snäppmonterad i botten av rännan för att kanalisera regnvatten;

2) Stopprör: PVC-rör / galvaniserat stålrör / färgbelagt stålrör (diametrar φ110, φ160);

3) Rörklämmor, krökar, uppsamlingstrattar och utloppskrön på marknivå.

5. Tillbehör för ytbehandling av takkanter

Takfotsbeklädnad, rännfälg, takpanelförlängning (vattenstopp) och gaveländbeslag; dessa förhindrar att regnvatten rinner tillbaka under takfoten.

6. Hjälpmaterial

Isolering (appliceras på utsidan av rännor i kalla områden för att förhindra frysning) och ångspärrtejp.

Vanliga konfigurationsscheman

1. Standard inlandsfabrik: AZ150 färgbelagd stålränna + galvaniserade konsoler + PVC110 stuprör + butyl tätningsmedel

2. Regnig fabrik vid floden: AZ275 (hög zinkbeläggning) färgbelagd stålränna + galvaniserade beslag + ytterligare expansionsfogar

3. Kust-/kemikalieanläggningens rymdramstak: 304 rostfri ränna + stuprörssystem i rostfritt stål + yttre isolering för frysskydd

Anti-korrosionskonfiguration

1. Färgbelagt ståltakrännsystem för byggnader: AZ150 för inlandsområden, AZ275 för kustområden;

2. Rostfritt stål: Klass 304; konsolerna är enhetligt varmförzinkade (beläggningstjocklek ≥80μm).

Vilka är de viktigaste fördelarna?

I. Lättvikt; ökar inte belastningen på huvudstålkonstruktionen

Färgbelagda rännor i stål eller rostfritt stål är gjorda av tunt material och väger mycket mindre än platsgjutna takrännor av betong. De kan fästas direkt på takfoten utan att kräva större stålpelare eller ringbalkar, vilket sparar kostnaden för huvudstålkonstruktionen. De är lämpliga för olika långspännande ståltaksystem, inklusive portalstela ramar, rymdramar och retikulerade skal.

II. Snabb konstruktion, torr montering och kort projekttid

Fabriksfärdiga rännsegment monteras på plats med nitar och tätade fogar, vilket eliminerar våta processer som formsättning, gjutning och putsning. Snabb segmenterad installation av extra lång takfot förkortar takbearbetningsfasen avsevärt, medan betongrännor kräver långa härdningsperioder och är mycket väderberoende.

III. Utmärkt vattentätningsintegritet och låg risk för läckage

1. Paneler bildas genom integrerad bockning, vilket säkerställer att inga sömmar i panelkroppen; skarvar har ett trippelt vattentätningssystem: butylförseglingstejp, väderbeständigt tätningsmedel och nitar.

2. Integrerade expansionsfogar tar emot termisk expansion och sammandragning, vilket förhindrar sprickor och läckor i långa rännor orsakade av termisk stress; betongrännor är benägna att spricka, fogfel och efterföljande läckage.

IV. Flexibel materialgradering; väder- och korrosionsbeständighet lämpad för olika miljöer

Inland: AZ150 Al-Zn belagt färgstål; Regniga områden vid floden: AZ275 (hög zinkbeläggning);

Kustnära/kemiska zoner: 304 rostfritt stål. Materialen är skräddarsydda för torra, regniga och saltstänkta miljöer och erbjuder en livslängd på 8–25 år.

V. Hög designanpassningsförmåga; lämplig för oregelbunden takfot

Anpassad böjning möjliggör böjda nätformade skal, solfjäderformade takfot och gavlar med variabel bredd, som enkelt kompletterar cirkulära eller oregelbundna tak; omvänt är det kostsamt och svårt att konstruera oregelbundna betongrännor.

VI. Enkelt underhåll efter installation

Lokala läckor kan åtgärdas genom att byta ut ett enda rännsegment och återförsluta; den öppningsbara designen möjliggör enkel borttagning av ansamlat skräp; stålmaterialet är återvinningsbart och kan demonteras och återanvändas vid renovering av anläggningar.

VII. Jämn dränering; släta innerväggar förhindrar sedimentuppbyggnad

Kallvalsad formning säkerställer släta, plana innerväggar som motstår ansamling av lera och smuts; snabba regnvattenflöden och överlägsen dräneringsförmåga vid kraftiga stormar (jämfört med grova betongkanaler) minskar risken för bräddavlopp och återflöde till taket.

VIII. Kontrollerbara kostnader

Den totala kostnaden för vanliga ståltakrännor är lägre än för platsgjutna betongrännor, med ännu större ekonomiska fördelar för extra långa tak med stor spännvidd.

Vilka är de viktigaste skillnaderna?

I. Lättviktsdesign kompatibel med stålkonstruktioner

Tunnväggiga färgrännor i stål eller rostfritt stål är extremt lätta; de kan hängas upp med enbart takfot eller konsoler utan att behöva större stålpelare eller fundament. De är det föredragna valet för rymdramar, retikulerade skal och lätta ståltak med långa spann. Däremot utsätter betongrännor tunga döda laster och kräver ytterligare betongringbalkar, vilket avsevärt ökar kostnaderna för anläggningsbyggandet.

II. Torr montering och snabb installation

Rännor är fabrikstillverkade till specifika längder och monteras på plats med blindnitar och tätningsmedel, vilket eliminerar behovet av formsättning, gjutning, putsning eller härdning. Takfotsinstallationer för fabriksbyggnader som spänner över tiotusentals kvadratmeter kan slutföras på bara några dagar. Betongrännor är begränsade av temperatur och väder (regn/snö) och kräver långa härdningsperioder, vilket resulterar i en betydande skillnad i byggtidslinjer.

III. Hög vattentät tillförlitlighet och termisk expansions-/sammandragningsmotstånd

1. Rännor har sömlösa, integrerat böjda kroppar med fogar endast mellan sektioner. Systemen använder butyltejp, väderbeständigt tätningsmedel och expansionsfogar för att eliminera risker för sprickbildning på grund av termisk expansion och sammandragning.

2. Betongrännor är benägna att spricka, läcka och fogfel på grund av termisk expansion, sammandragning och sättningar. PVC-rännor blir spröda och spricker vid låga temperaturer, samtidigt som de deformeras och sjunker vid höga temperaturer.

IV. Materialgradering för regionspecifik korrosionsbeständighet

Alternativen sträcker sig från AZ150 Al-Zn-belagt stål (inland) och AZ275 högzinkbelagt stål (regnområden) till 304 rostfritt stål (kust-/kemiska zoner), som erbjuder livslängder från 5 till 25 år. Alternativ som tegelrännor lider av blomning och vittring, betong smulas lätt sönder och vanlig PVC bryts ned under UV-exponering.

V. Hög formbarhet för oregelbundna tak

Böjning på plats möjliggör anpassning för att passa böjda takfot (nätformade skal), solfjäderformade gavlar och takfot med variabel sektion. Att bygga oregelbundna rännor av betong eller tegel är komplicerat och kostsamt.

VI. Släta innerväggar för effektiv dränering

Kallvalsad formning säkerställer släta innerväggar som motstår sedimentansamling, säkerställer fri dränering vid kraftigt regn och minskar risken för att vatten rinner tillbaka in i taket. Rännor av betong och tegel har grov interiör som fångar sediment, vilket gör dem mycket benägna att täppas igen och svämma över.

VII. Fördelar inom underhåll och demontering

Lokala läckor kräver endast demontering av en specifik sektion för återförslutning och reparation; för fabriksrenoveringar kan systemet demonteras helt och återanvändas och stålmaterialet kan återvinnas för värde. Däremot måste skadade rännor i betong eller tegel flisas bort och byggas om, vilket genererar betydande byggavfall som inte kan återanvändas.

VIII. Enastående kostnadseffektivitet

Den totala kostnaden för ståltakrännor för byggnader är lägre än för platsgjutna betongrännor; det erbjuder en enorm kostnadsfördel jämfört med rännor i rostfritt stål och anpassade stenkanaler.

Standard tillverkningsprocess

I. Råvaruinspektion

1. Färgbelagt ståltakrännsystem för byggnader: AZ150/AZ275 Al-Zn-belagda spolar, tjocklek 0,6–1,0 mm;

2. Rostfritt stål: 304 spolar i rostfritt stål, 0,7–1,2 mm; verifiera tjocklek, beläggning och färgfilm; se till att ytorna är fria från repor och korrosion.

II. Upprullning och slitsning

Ladda stålspolen på avrullaren → slits i längdriktningen enligt rännans utvecklade bredd; ta bort defekt material från spoländarna.

III. Böjning och formning

1. Mata in smala remsor i CNC-bockningsmaskinen; böja in den standard U-formade rännprofilen enligt ritningar (standard öppningsbredder: 200/250/300 mm);

2. Formad genom integrerad bockning; rännkroppen har inga mellansömmar och hörnradier är jämna.

IV. Tillverkning av ändpassning

Skär från samma råmaterial: böj och forma ändstycken, expansionsfogkåpor, anslutningsplattor för regnvattenbehållare och inslagskomponenter.

V. Hålskärning

CNC-skurna hål för regnvattenutlopp; se till att kanterna är släta och gradfria för efterföljande montering av behållaren.

VI. Besiktning av färdig produkt

1. Mät kanalöppningens bredd, djup och böjningsdimensioner;

2. Inspektera ytor av färg/rostfritt stål för bucklor eller sprickor; omarbeta eventuella föremål som inte uppfyller kraven.

VII. Förpackning

Slå in enskilda rännor i skyddsfilm → stapla på träpallar efter kategori; etikett med specifikationer, material och längd; packa ändstycken och fästen separat i lådor.

VIII. Bearbetning av hjälpkomponenter

1. Rännfästen: Kapning och bockning av varmförzinkade plattstänger eller vinkelstål;

2. Stuprör, armbågar och rörklämmor: Kapning och bearbetning till storlek.

IX. Installation och montering på plats

1. Montera galvaniserade fästen vid takfoten med ett avstånd på 600–800 mm;

2. Placera rännasektioner; vid överlappande fogar, applicera butylförseglingstejp, fäst med blindnitar och täta utsidan med väderbeständigt tätningsmedel;

3. Installera expansionsfogar för extra långa sektioner; installera regnvattentrattar och stuprör;

4. Dra ut takpaneler in i rännans insida; installera takfotsbeslag/trim för att säkerställa en vattentät tätning.

X. Viktiga skillnader i bearbetning: färgbelagt stål vs. rostfritt stål

Färgbelagt stål: Ingen korrosionsskyddsbehandling efter formning; förlitar sig på den fabriksapplicerade beläggningen/lackytan;

Rostfritt stål: Benägen att repas vid böjning; skyddsfilm som används under hela bearbetningen; svetsar på plats förseglade för att förhindra rost.

Kärnprestandaparametrar

I. Basmaterialparametrar

1. Ståltakrännsystem för byggnader (Al-Zn-belagt stål)

Beläggning: AZ150 g/m² (inland); AZ275 g/m² (kustområden/områden med hög nederbörd)

Vanliga tjocklekar: 0,6, 0,7, 0,8, 1,0 mm

Beläggningstyp: PE/HDP/PVDF (matchande takpanelsbeläggningsstandarder)

2. 304 ränna i rostfritt stål (tillämpningar inom kustnära/kemiska industrier)

Material: 06Cr19Ni10 (304)

Vanliga tjocklekar: 0,7, 0,9, 1,0, 1,2 mm

II. Rännans mått (industristandard)

1. Öppningsbredd: 200/250/300 mm (vanligast); icke-standardstorlekar tillgängliga på begäran;

2. Rännans djup: 120–180 mm;

3. Standard fabrikslängder: 3m, 4m, 6m; extra långa sektioner monterade på plats.

III. Parametrar för tilläggskomponenter

1. Galvaniserade fästen: Q235 stål, varmförzinkat; tjocklek 3,0–5,0 mm; installationsavstånd 600–800 mm;

2. Expansionsfogar: Installeras vanligtvis var 10:e–12:e m; expansionsmöjlighet ±25 mm;

3. Stuprörssystem: Regnvattenbehållare parade med stuprör (diameter φ100, φ160; finns i PVC, färgbelagt stål eller rostfritt stål).

IV. Parametrar för tätningsmaterial

1. Butyl vattenstopptejp: Bredd 15/20 mm; temperaturbeständighet -40°C till 90°C;

2. Väderbeständig silikontätningsmedel: utomhuskvalitet; UV-beständig och vattentät.

V. Dräneringsbelastning och egenvikt

1. Referens dödvikt: 0,8 mm ≈ 6,4 kg/m; 1,0 mm ≈ 8,0 kg/m;

2. Dräneringskapacitet: 250 mm (bredd) × 150 mm (djup) ränna ≈ 0,028 m³/m; tillräckligt för normal dränering av kraftiga regn.

VI. Korrosionsskyddszoner

1. AZ150+PE: Torra fabriksbyggnader i inlandet; livslängd 8–10 år;

2. AZ275+HDP: Regniga områden vid floden; livslängd 12–18 år;

3. 304 rostfritt stål: kustområden (saltspray) och kemiska anläggningszoner; livslängd 20+ år.
