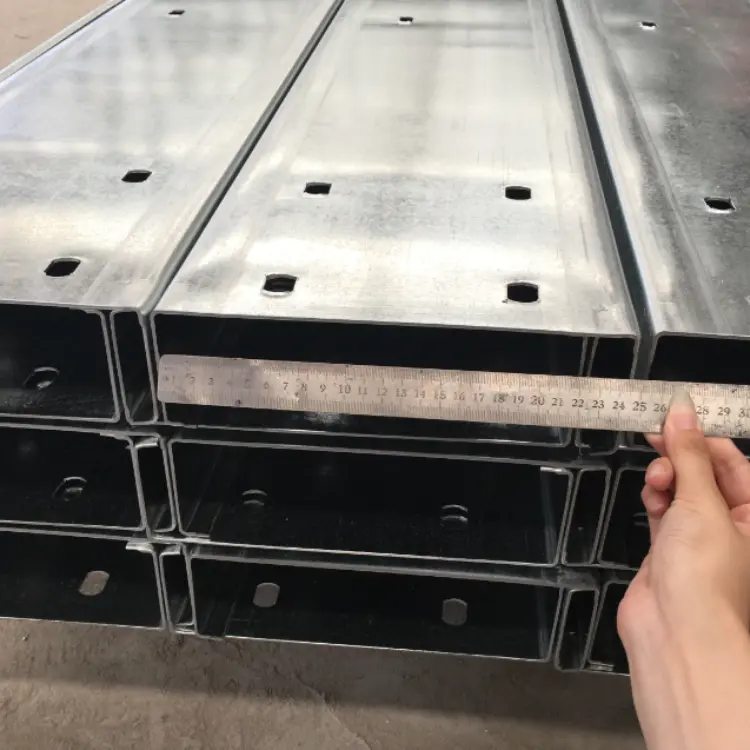

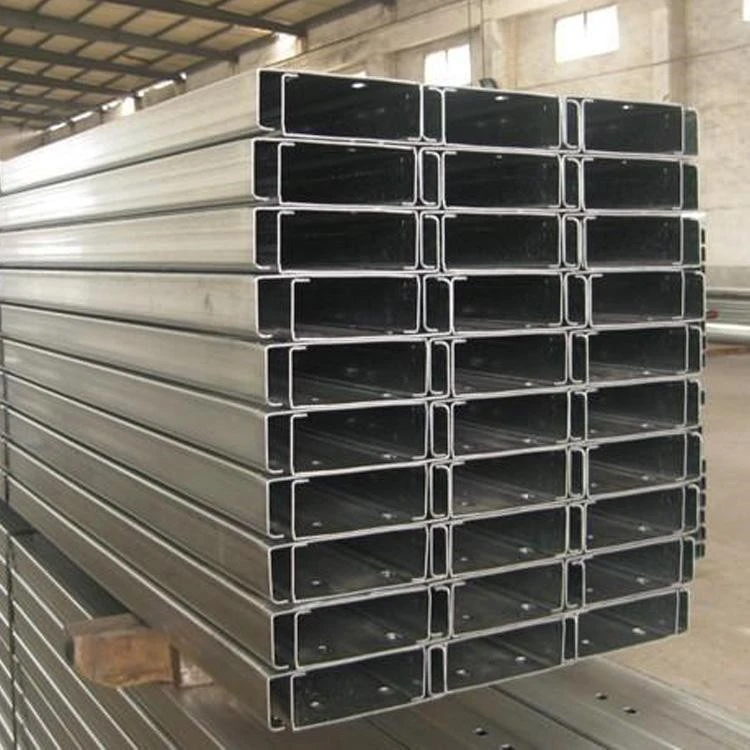

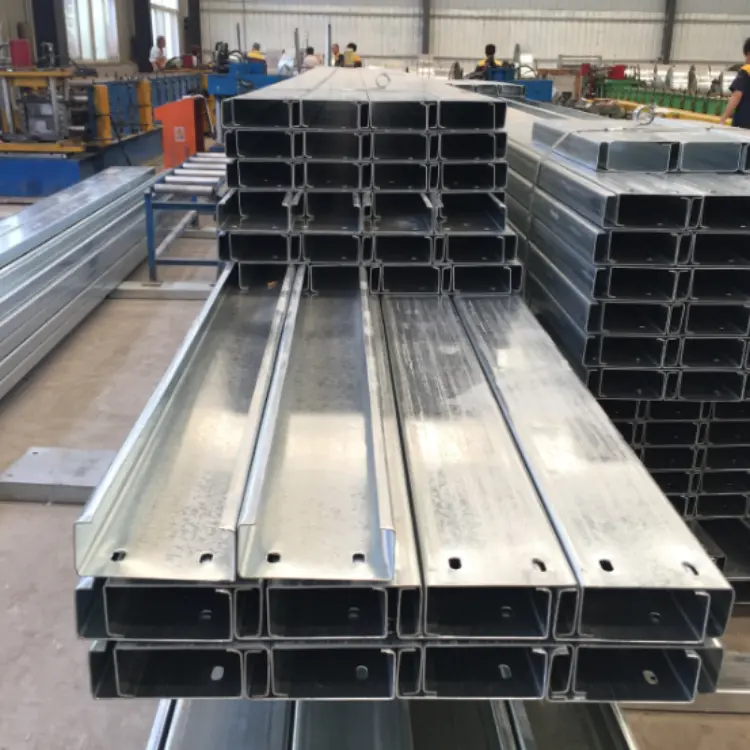

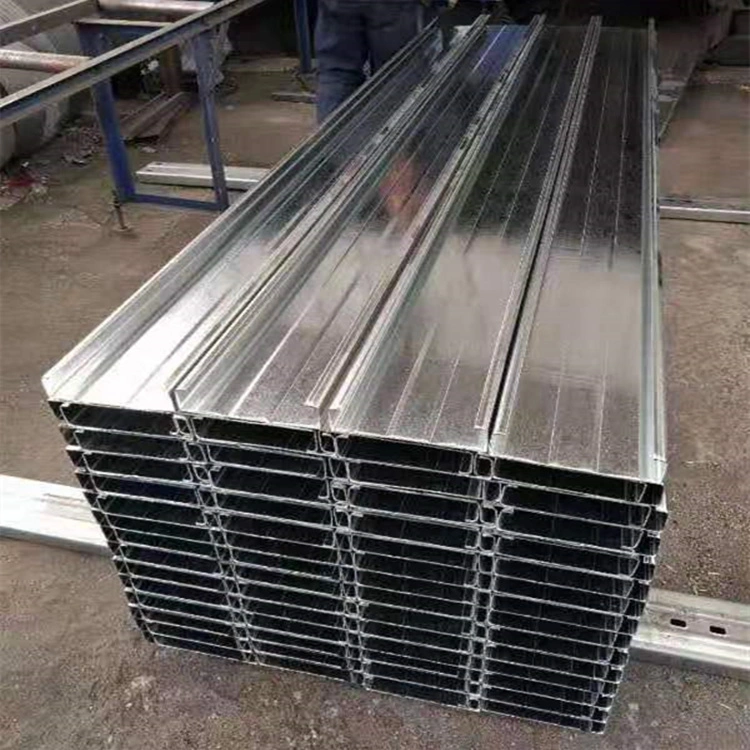

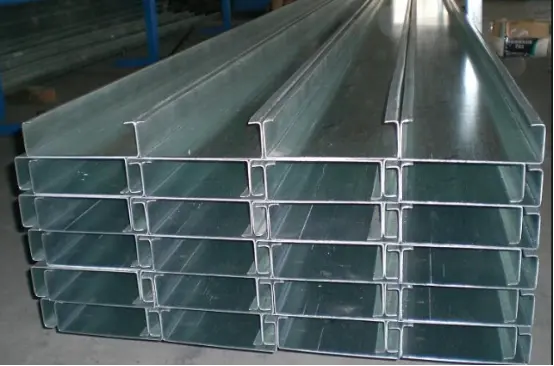

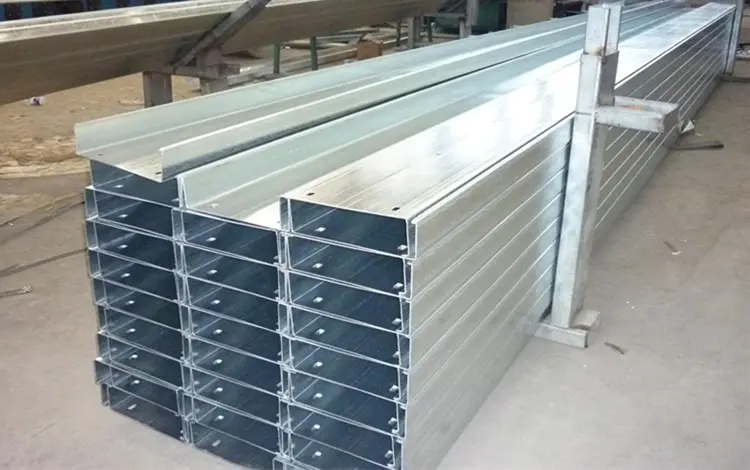

Kallvalsade C-sektions stålringar

Kallvalsade stålband i C-sektion är tillverkade av varmförzinkade stålband. De är kategoriserade i taklister och vägggarmar, de är installerade på stålbalkar, pelare eller de översta ackorden i rymdramar. De fungerar som den bärande basen för färgbelagda tak- och väggpaneler av stål, överför belastningar till huvudstålkonstruktionen och fungerar som den strukturella ramen för byggnadsskalsystemet. Standardspecifikation: Q235 varmförzinkat C-profilstål med en förzinkningslagertjocklek på ≥80μm.

Kallvalsade C-sektionskomponenter i stålrörsystem

1. Gemensamma specifikationer för huvudmedlemmar

Tak: C140×50×20, C160×50×20, C180×60×20, C200×70×20

Vägg: C80×40×20, C100×50×20, C120×50×20

Väggtjocklek: 1,8, 2,0, 2,2, 2,5 mm

2. Dragstångssystem

1). Raka runda stålstag: Φ10, Φ12; monteras diagonalt.

2). Hylsstag: Φ32×2.0 svetsat rör; installeras vid övergångspunkterna för diagonala dragstänger för att ge ett styvt stöd.

Layout: Dragstänger är obligatoriska för takstolpar med spännvidder över 4 meter.

3. Takfotshängslen (Sag stavar/hängslen)

L-format vinkelstål eller små C-sektionsstål; ansluten i ena änden till rälsen och i den andra till stålbalken. De förhindrar att spetsen välter på grund av vindtryck på taket och är en standardfunktion för tak med långa spännvidder.

4. Anslutningskomponenter

1). Purlin-klotsar: Inbäddade eller svetsade på stålbalkar och pelare; C-profiler vilar på dessa klossar.

2). Höghållfasta bultar och självborrande skruvar: Används för att skarva räfflor och fästa räfflor på klossar.

5. Tillhörande beklädnad/kuvertlager

Fast ovanför rälsen: Tak/väggpaneler, isolering, ångspärrmembran och trim/blinkande komponenter.

Tre konfigurationsalternativ

1. Litet lager (spann ≤ 9m): C140×50×2,0 taklister + C100×50×2,0 vägggarmar; enkla hängstavar; inga flänsstag.

2. Standard fabriksbyggnad (12–24m): C160/C180 takstolpar + komplett hängstång och stagsystem + takflänsstag.

3. Kustområden med hög vind / rymdramstak: Tjockare C-sektionsstål (2,2–2,5 mm), ökad hängstångsdensitet och full takflänsstagning.

Anti-korrosionsspecifikationer

Standard inland: Varmförzinkning ≥ 80μm;

Kustnära (saltspray): Varmförzinkning ≥ 120μm.

Kärnfördelar

1. Kallvalsade stålprofiler i C-sektion har en strukturellt effektiv tvärsektion som erbjuder utmärkt böj- och tryckhållfasthet, materialekonomi och hög bärförmåga.

2. Släta, gradfria ytor och precisionsstansning underlättar enkel skarvning och anslutning.

3. Enhetliga materialegenskaper och god seghet; motståndskraftig mot vridning och deformation.

4. Förstansade hål möjliggör direkt montering på plats, vilket avsevärt förkortar byggtiden.

5. Kompatibel med olika tak- och väggbeklädningspaneler; en viktig inramningsprofil för lätta stålbyggnader.

Särskiljande höjdpunkter

I. Lätt men ändå hög bärförmåga; minskar primära strukturella kostnader.

Kallformade tunnväggiga sektioner väger endast cirka en tredjedel av varmvalsat kanalstål för samma bärförmåga. Detta minskar avsevärt belastningen på stålbalkar, pelare och fundament, såväl som det totala ståltonnage som krävs för strukturen. Däremot är betonglister extremt tunga och olämpliga för rymdramar eller lätta ståltak med långa spann.

II. Fabrikens massproduktion och snabb installation

Komponenter tillverkas i fasta längder; montering på plats använder en torrkonstruktionsmetod med skruvförband, vilket eliminerar behovet av skärning eller svetsning på plats. Däremot kräver trägarnor hyvling och konserverande behandling, medan betonggarner kräver formsättning, gjutning och härdning - vilket resulterar i en betydande skillnad i byggtidslinjer.

III. Tvärsnittsdesign underlättar dragstänger och knästöd; utmärkt total stabilitet

Den inåtböjda läppen på C-sektionsstålet möjliggör enkel installation av dragstänger med rundstång och knästöd, vilket skapar ett robust struktursystem med överlägset motstånd mot lateral vridning och vind-/snöbelastningar jämfört med enkla vinkeljärnslister.

IV. Varmförzinkad för komplett korrosionsskydd och lång livslängd

Hela sektionen är varmförzinkad, vilket säkerställer en enhetlig, lufttät zinkbeläggning (80μm för inlandsområden, 120μm för kustområden) som motstår korrosion från regn och fukt. Omvänt är råvirke benäget att ruttna och spricka, medan standardstål i svart järnkanal medför höga underhållskostnader för periodisk målning.

V. Lätt att borra och dirigera verktyg

Hål kan borras direkt i nätet på plats för VVS- och elledningar, vilket eliminerar behovet av att dra runt balkar eller räfflor och resulterar i en ren, effektiv layout. Däremot försvårar de tjocka väggarna av kanalstål borrning, och betonglister kan inte borras godtyckligt.

VI. Flexibel skärning och modifiering; återvinningsbar och återanvändbar

Material kan skäras och skarvas på plats för återanvändning under fabriksutbyggnader eller modifieringar av dörrar och fönster, och stålet är 100 % återvinningsbart. Trä- och betonglister blir dock vanligtvis byggavfall vid rivning.

VII. Enastående kostnadseffektivitet

Tillverkad via kontinuerlig valsformning är enhetskostnaden lägre än för varmvalsat kanalstål eller behandlade massiva trägarn, vilket gör det till det mest ekonomiska valet för inramning för industribyggnader.

VIII. Kort skillnad från Z-profil stål

Kallvalsade stålsektioner har raka ändar, vilket gör dem lämpliga för väggar och korta tak med enkel skarvning på plats.

Z-sektionsstål är utformat för överlappande, förskjutna anslutningar, vilket gör det lämpligt för långspännande tak.

IX. Sammanfattning av konkurrerande produkter

1. Varmvalsat kanalstål: Tung egenvikt, dyrt material och oekonomiskt;

2. Trägarn: Brandfarliga och benägna att ruttna; inte uppfyller brandsäkerhetsnormerna;

3. Betongband: Tung och långsam att installera; till stor del avvecklats inom stålkonstruktion.

Standard produktionsprocess

I. Inkommande råvaruinspektion

Råvara: Varmförzinkat stålband (Q235). Inspektionerna omfattar zinkbeläggningstjocklek, bandtjocklek och sträckgräns. Vanliga väggtjocklekar: 1,8/2,0/2,2/2,5 mm. Krav på zinkbeläggning: ≥80 μm (inland) och ≥120 μm (kust). Stålbandet måste vara fritt från flagnande, obelagda fläckar eller böjda kanter.

II. Upprullning och matning

Stålspiral hissad på avrullaren → remsan tillplattad → matas in i formningsenheten (utrustad med ett spårnings-/inriktningssystem för att förhindra materialavvikelser).

III. Kontinuerlig kallvalsformning

Stålbandet passerar genom flera uppsättningar av formningsrullar och böjs gradvis för att forma banan, övre och nedre flänsar och inre läppar. En standard C-sektionsprofil (t.ex. C80/C100/C140/C160/C180/C200) produceras i ett enda steg.

IV. Servostyrd kapning till längd

Kapa till önskad projektlängd med en online hydraulisk flygsåg; snittkanten är slät och fri från deformation.

V. Stansning

Bulthål och runda hål för hängstavar stansas i ändarna eller banan på den färdiga produkten för efterföljande montering och fastsättning.

VI. Kvalitetsinspektion av färdig produkt

1. Mät sektionshöjd, flänsbredd, läppdimensioner och väggtjocklek;

2. Inspektera för böjning, vridning eller skada på zinkbeläggningen; särskilja föremål som inte uppfyller kraven.

VII. Stapling och buntning

Prydligt stapla och bunta produkter med samma specifikation; etikett med modell, tjocklek och längd; packa på träpallar för lagring.

VIII. Bearbetning av tillbehörskomponenter (stagstänger, stag, knästöd, räfflor)

1. Raka/Diagonala hängstag: Rund stålskärning → gängrullning;

2. Strävor: Kapning av svetsade rör;

3. Knästöd och klossar: CNC-skärning, bockning och galvanisering av stålplåtar.

IX. Byggprocess på plats

1. Svetsa spetsar till stålbalkar/pelare;

2. Lyft kallvalsade C-sektionsstålgarn på plats och skruva fast dem i klossarna;

3. Installera hängstag och hylsstag; montera takfotsstöd (knästöd) för taket.

Kärnprestandaparametrar

I. Råmaterialparametrar

1. Material: Q235B kallvalsad varmförzinkad stålremsa

2. Galvaniserad beläggningstjocklek

Standard inlandsområden: ≥80μm

Kustnära eller kemiska korrosionszoner: ≥120μm

II. Mainstream-sektionsspecifikationer (H×B×C: Höjd × Fläns × Läpp)

C160×60×20, C180×60×20, C200×60×20, C220×70×20, C250×75×20, C280×80×20, C300×80×20; Tjocklek: 1,8–3,0 mm.

III. Mekaniska egenskaper

1. Sträckgräns: ≥235 MPa

2. Linjär expansionskoefficient: 1,2×10⁻⁵/℃ (kompatibel med termisk expansion av färgbelagda stålplåtar)

IV. Parametrar för tillbehörskomponenter

1. Sag stavar

Raka/diagonala hängstag: φ10 eller φ12 Q235 rundstål; ändarna är gängrullade och varmförzinkade.

Fjäderbenshylsor: Φ32×2.0 svetsat rör; en tunnare rund stålstång passerar genom det inre för uppspänning.

Ett hängstångssystem är obligatoriskt för räfflor >4 m.

2. Takfotshängslen (takspecifik)

Skär från små C-sektioner eller vinkelstål; tjockleken matchar rälsen eller är 1,8 mm; ena änden ansluts till rälsen och den andra till stålbalken för att förhindra att rälsen välter.

3. Anslutningskomponenter

Purlin-klotsar: 3,0–5,0 mm varmförzinkad stålplåt; Fästbultar: M12 eller M14 varmförzinkade bultar.

V. Urvals- och tillämpningsreferens för kallvalsade C-profilstål

1. Små lager (spann ≤ 9m, smalt kolumnavstånd): Tak C140×50×2,0; Vägg C100×50×2,0

2. Standardfabriksbyggnader (spännvidd 12–24m, pelaravstånd ca 6–7m): Tak C160/C180 (väggtjocklek 2,0–2,2mm); utrustad med en komplett uppsättning hängstag och flänsstag

3. Kustnära zoner med hög vind: Tjockare purlins (väggtjocklek 2,2–2,5 mm); hängstavar installerade med tätare intervall

4. Stora fabriksbyggnader (pelaravstånd > 7m): Tak C200, C220, C250, C280, C300 (väggtjocklek 2,0–3,0 mm); utrustad med en komplett uppsättning hängstag och flänsstag
