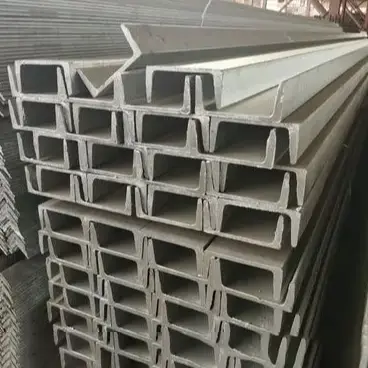

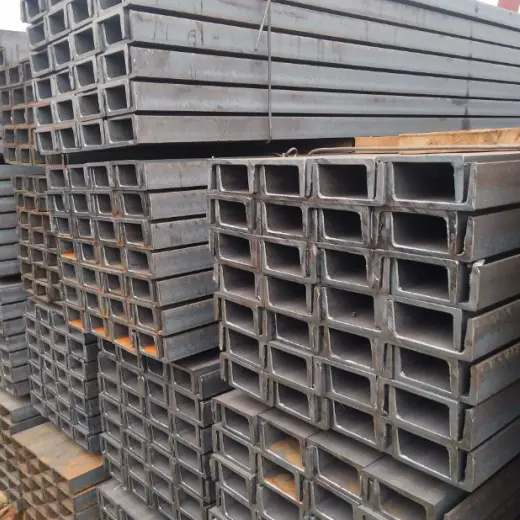

Varmvalsade stålkanaler för takbeläggning

Varmvalsade stålkanaler för takläggning fungerar som tunga, bärande konstruktionselement för tak och väggar. Till skillnad från kallformade tunnväggiga C- eller Z-ringar, är de utformade som en enda, integrerad enhet direkt av varmvalsat stål. Denna process eliminerar inre spänningar som är förknippade med kallformning och säkerställer enhetlig tjocklek över banan och flänsarna, vilket gör dem till det idealiska ersättningsvalet när bärförmågan hos lätta stållister är otillräcklig.

Produktomfattning och överensstämmelse med nationella standarder

1. Grundläggande efterlevnadsstandarder

Råmaterialöverensstämmelse: Virgin varmvalsad stålkanal för tak rullas i strikt enlighet med nationell standard GB/T707; användningen av återvunnet/omvalsat icke-standardmaterial är förbjudet, och överdriven negativ väggtjockleksavvikelse förhindras strikt.

Bearbetning av färdig produkt: Nytt kanalstål genomgår skärning med fast längd, spänningsavlastning, precisionsstansning av banor och avgradning av ändytan; de mekaniska egenskaperna hos det varmvalsade basmaterialet förblir oförändrade, med bearbetning begränsad till precisionsbearbetning för montering.

2. Operationell lämplighet

Lämpliga applikationer: Stålbalkar eller betongringbalkar, tunga tak, upphängda plattformar för takmonterad utrustning, högtemperaturhjälpanläggningar i smältverk och renovering av åldrande portalkonstruktioner med stel ram.

Förbjudna tillämpningar: Standard nya lätta fabriksbyggnader (spänner över 15 m) och tak med branta sluttningar med kontinuerlig överlappning; dessa scenarier erbjuder dålig kostnadseffektivitet och strukturell lämplighet.

3. Fabrikstillämpad antikorrosionsklassificering

Torra/dammfria miljöer inomhus: Sandblästring/rostborttagning följt av kompositfärgbeläggning.

Utomhus fuktiga/kustnära/kemiska miljöer: Varmförzinkning för långvarigt korrosionsskydd.

Komplett produktförsörjning

1. Mainstream-lagerspecifikationer för varmvalsade stålkanaler

Nr 8 kanalsstål: 80×43×5mm (Primärmaterial för småskaliga renoveringsprojekt)

Nr 10 kanalsstål: 100×48×5,3 mm (Primärt material för allmänt tunga tak)

Nr. 12 Channel Steel: 120×53×5,5 mm (Specialiserat för utrustningsplattformar och områden med kraftig snöansamling)

2. Sidostabilitetskomponenter

Runda stålstag: Φ12, Φ14 Q235 varmförzinkat rundstål med gängvalsade ändar; på grund av den höga hårdheten hos kanalstålbanan är borrning på plats förbjuden – bulthål måste prefabriceras på fabriken.

Hylsstag: Φ32×2.0 svetsat stålrör; används för styvt hörnstöd av diagonala dragstänger för att motverka lokal skjuvspänning.

Takknästöd: L40×4 eller L50×5 stål med lika benvinkel; ansluter räfflor till huvudbalkar för att motstå vältning orsakad av vindsugning.

3. Stöd anslutningskomponenter

Knallar: 3,0–5,0 mm varmvalsad stålplåt (skuren och bockad) med förborrade bulthål.

Fästbultar: M14 eller M16 varmförzinkade höghållfasta bultar; dimensionerad för att passa de stora installationshålen i kanalstålet.

4. Kompatibla material för övre takbeklädnad

Direkt kompatibilitet: Stålplåtar med stående sömmar i standardfärg, takpaneler i överlappande färg och isoleringsskikt av glasull/stenull.

Matchande trim/blinkningar: Nockkåpor, takfotsbeslag och takutvidgningsfog.

Konfigurationsalternativ baserade på specifika applikationsscenarier

1. Konfiguration för renovering av gamla, små fabriksbyggnader

Huvudmaterialval: Nr. 8 varmvalsade kanalstålsringar (standardlängder 6–9 m).

Hjälpmaterial: Φ12 enkelradiga dragstänger; inga extra knästöd.

Korrosionsskyddsbehandling: Sandblästring av kvalitet Sa2,5 + epoxigrundfärg + två lager täckfärg (filmtjocklek ≥80 μm).

Tillämpliga villkor: Taklast ≤0,8 kN/m²; ingen upphängd utrustning; torra inlandsregioner.

2. Konfiguration för tunga tak och plattformar för underhåll av utrustning

Huvudmaterialval: nr 10 eller nr 12 förtjockat kanalstål; ränna avstånd reduceras vid behov. Hjälpmaterial: Φ14 tätt placerade dragstänger; knästöd av vinkelstål installerade på 100 % av rälsenplatserna.

Anti-korrosionsbehandling: Spraymålning för inomhusbruk; varmförzinkning för utomhusbruk.

Tillämpliga villkor: Taket stöder ytterligare belastningar som fläktar, solcellssystem eller trafik för underhållspersonal.

3. Konfiguration för kustområden (hög salthalt/fuktighet)

Materialval: Storlekar från nr 8 till nr 12 (valt utifrån krav).

Anti-korrosionsstandard: Gänglar, dragstänger, knästöd och grenfästen har alla en galvaniserad beläggningstjocklek på ≥120 μm för att eliminera galvanisk korrosion mellan komponenterna.

Installationsdetaljer: Korrosionsskyddande packningar installeras mellan räfflade fästen och huvudbalkar för att bryta vägen för elektrokemisk korrosion.

Prestandajämförelse med Cold-Formed C/Z Purlins

1. Ultimat belastning och slagtålighet

Varmvalsade stålkanaler för takbeläggning: Det varmvalsade basmaterialet har enhetlig väggtjocklek och ingen kvarvarande spänning från kallformning; den tål laterala stötar med tunga föremål och koncentrerad snöbelastning utan att sektionen bucklas eller bucklas.

C/Z Purlins: Tunnväggiga och kallformade; Koncentrerade belastningar som överskrider gränserna orsakar omedelbar böjning eller rivning, vilket gör dem olämpliga för upphängning av utrustning.

2. Deformationsstabilitet under höga temperaturer/brandförhållanden

Kanalstålgarn: Tättvalsat basmaterial; ingen lateral vridning sker vid kortvarig exponering för temperaturer upp till 400°C, vilket gör dem lämpliga för pannrum och smältverkstäder.

C/Z Purlins: Termisk spänning släpper snabbt i tunnväggiga sektioner, vilket leder till lätt lateral buckling och kollaps; misslyckas ofta med brandsäkerhetsinspektioner.

3. Bekvämlighet med ändringar på plats

Kanalstålspår: Tillräcklig vävtjocklek möjliggör godtycklig borrning och svetsning av rörledningsstöd utan att kompromissa med sektionens totala lastbärande kapacitet.

C/Z Purlins: Ett enda hål med en diameter som överstiger 12 mm minskar böjhållfastheten avsevärt, vilket avsevärt begränsar framtida modifieringar.

4. Inneboende begränsningar och avvägningar för urval

Kostnads- och egenviktsbegränsningar: För samma spännvidd är egenvikten över 60 % högre än C-sektionsstål, vilket ökar kostnaderna för huvudbalkar och grundkonstruktion med 12 %–15 %.

Strukturella begränsningar: Platta flänsar förhindrar överlappning för längre längder, vilket gör dem olämpliga för kontinuerliga bärande konstruktioner på tak med branta sluttningar.

End-to-end precisionskvalitetskontrollprocess

1. Pre-entry Verifiering av råvaror

Visuell inspektion: Kontrollera om kanalstål vrids, flänssprickor, kant-/hörndeformation och ytdelaminering.

Parameterverifiering: Punktkontroll av bantjocklek och toleranser för flänsbredd; verifiera kvalitetscertifikat för kvarnmaterial; utföra spektral omtestning för stål av Q235B-kvalitet.

2. Precisionsbearbetning av varmvalsade stålkanaler för takbeläggning

Cut-to-Length: Precisionsplasmaskärning; vinkelrät yta avvikelse ≤ 1 mm.

Avspänningsstansning: Hålplacering ≥ 1,5 gånger håldiametern från flänsen; undvik den centrala banspänningssvaga zonen för att förhindra sönderrivning under belastning.

Ändslipning: Ta bort grader från skurna kanter och hål för att förhindra skador på korrosionsskyddet under transport och skador på installationspersonal.

3. Anti-korrosionsfinishing med dubbla vägar

Färgbeläggningsväg: Kulblästring (Sa2,5) för rostborttagning → dammavblåsning → epoxiprimersprutning → dubbelskiktssprutning med täckfärg → 72-timmars härdning i omgivningstemperatur.

Varmförzinkningsväg: Syrabetning/avfettning → vattenspolning → flussdoppning → varmförzinkning vid 450–460°C → luftkylning/passivering → slipning av ytzinknoduler.

4. Slutlig fabriksinspektion och förpackning

Dimensionell och geometrisk inspektion: Fullständig inspektion av rakhet, vridning/avböjning och hålavstånd.

Korrosionsskyddsfläckkontroll: Verifiering av tjocklek på plats med hjälp av färgfilm och tjockleksmätare för galvaniseringslager.

Förvaring och förpackning: Buntning av stålpall; märkning med modell-, material- och korrosionsskyddsspecifikationer; fuktsäker stretch-wrap förpackning för sjötransport.

Nationella standard mekaniska egenskaper och faktiska tvärsnittsparametrar

1. Mekaniska parametrar för basmaterial

Material: Q235B varmvalsat kolkonstruktionsstål

Mekanisk hållfasthet: Sträckgräns ≥ 235 MPa; draghållfasthet 375–500 MPa

Termisk expansionskoefficient: 1,2 x 10⁵/°C; expansionsöppningar som krävs för tak med långa spann

2. Kvantitativa korrosionsskyddsparametrar

Färgbaserad korrosionsskydd: Total kompositbeläggningstjocklek ≥ 80 μm

Varmförzinkning: ≥ 80 μm för standardområden i inlandet; ≥ 120 μm för kustnära eller kemiska korrosionszoner

FAQ

1. Kan varmvalsade stålkanaler för takläggning ersätta Z-formade räfflor för takbeläggning i branta sluttningar?

Svar: Nej. Kanalstål har platta flänsar, vilket orsakar excentrisk belastning på sluttande tak och förhindrar kontinuerlig lastbärande genom överlappning; detta gör att räfflorna är mycket benägna att välta med tiden, så de är endast lämpliga för plan installation.

2. Kräver hjälpkomponenter för kustprojekt separat galvanisering?

Svar: Ja. Potentiella skillnader mellan olika stålmaterial påskyndar korrosion; HAISHENG tillämpar 120 μm galvaniseringsstandarden på alla hjälpkomponenter som standard, så kunderna behöver inte köpa dem separat.

3. Vad är skillnaden mellan hålborrning på plats och fabriksförborrning för kanalstål?

Svar: Borrning på plats saknar stressavlastning, vilket skapar en hög risk för att väven går sönder; fabriksförborrning följer nationella standarder för hålavstånd utan att kompromissa med den strukturella bärförmågan och är ett obligatoriskt krav för utländska projekt.
