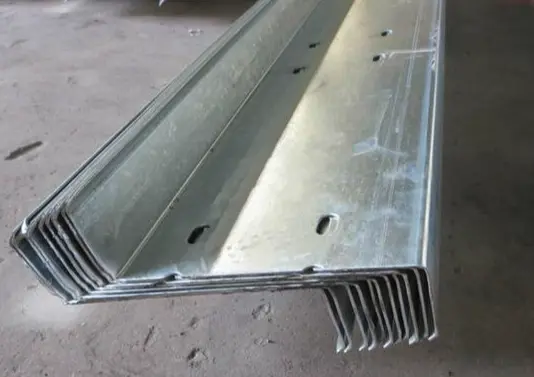

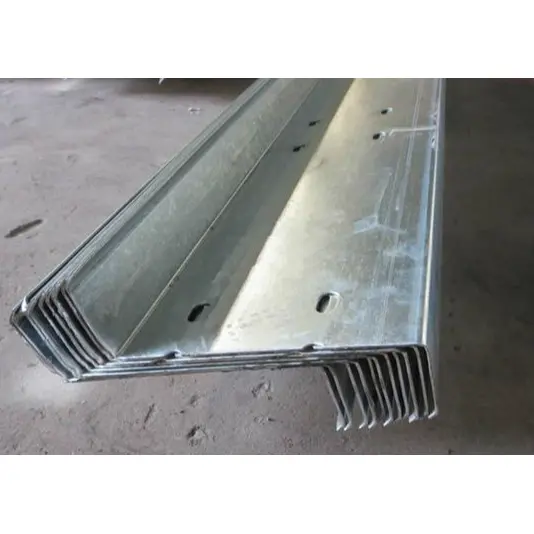

Kallvalsade Z-sektionsstålband

HAISHENGs kallvalsade Z Section Steel Purlins är tunnväggiga, bärande profiler speciellt framtagna för sluttande stålkonstruktionstak. Till skillnad från konventionella C-profiler tillåter deras lutande flänsstruktur överlappning från ände till ände för att bilda en kontinuerlig bärande balk, vilket avsevärt förbättrar takets lastkapacitet samtidigt som stålförbrukningen minskar. Som en enda leverantör av stålkonstruktioner erbjuder vi mer än bara Z-profiler; vi tillhandahåller heltäckande purlin-lösningar som är skräddarsydda för faktorer som fabrikens spännvidd, lokala vindbelastningar och kustnära saltstänkmiljöer. Vi hanterar allt från råmaterialförzinkningskvalitet och in-line stansning till buntade leveranser av alla stödjande tillbehör, och löser därigenom vanliga tekniska problem – såsom dimensionella oöverensstämmelser, inkonsekventa korrosionsskyddsstandarder och strukturell otillräcklighet under montering på plats – som uppstår vid separat inköp av profiler och tillbehör.

Produktdefinition och tillämpningsområde

1. Material och process:

Dessa kallvalsade Z-sektionsstålband är tillverkade av Q235B varmförzinkat stålband med hjälp av en helautomatisk kallformningslinje för kontinuerlig rullformning, vilket resulterar i en standard tunnväggig, lätt-gauge stålprofil med en Z-formad tvärsektion.

2. Primär tillämpning:

De är installerade ovanför takbalkarna och stöder hela belastningen av takets profilerade stålplåt och isoleringsskikt och överför dessa belastningar till huvudstålkonstruktionen. De används i stor utsträckning i fabriksbyggnader för portalramar och tak med långa utrymmen.

3. Viktiga strukturella egenskaper:

Designad med flänsar som lutar i motsatta riktningar, ändarna kan överlappas direkt (förskjutna) för att förlänga längden, vilket skapar ett kontinuerligt balksystem med flera spann; detta ger överlägset övergripande böjmotstånd jämfört med C-sektionsgarn.

4. Användningsbegränsningar:

Lutande flänskonfigurationer är olämpliga för vertikal montering av ytterväggspaneler; C-profiler är standardvalet för bärande väggbalkar, medan Z-profiler sällan används för väggar.

5. Basmaterial Korrosionsskydd Standard:

Varmförzinkning är standardprocessen; beläggningens tjocklek måste vara ≥80 μm för vanliga industriområden i inlandet och ≥120 μm för kustområden eller kemiskt korrosiva områden.

Komplett konfiguration av försörjningspaket

1 Huvudspecifikationer för Z-sektionen

Sektionsbeteckning standard: Höjd × Fläns × Läpp (H × B × C)

Standardmodeller i lager: Z140×50×20, Z160×50×20, Z180×60×20, Z200×70×20, Z220×75×20, Z250×75×20, Z280×80×20, Z300×80×20

Vanligt väggtjockleksområde: 1,8 mm, 2,0 mm, 2,2 mm, 2,5 mm; 3,0 mm kraftiga versioner tillgängliga för anpassade projekt.

2 laterala stabilitetskomponenter

1). Sagstavar: Varmförzinkat rundstål (Φ10, Φ12); Finns i raka och diagonala typer för att begränsa sidoförskjutning av Z-sektioner och förhindra vridning eller instabilitet under höga vindbelastningar.

2). Stag: Varmgalvaniserade svetsade rörhylsor (Φ32×2,0); installeras vid övergångspunkterna för diagonala hängstavar för att ge ett styvt stöd, vilket säkerställer att stängerna inte deformeras under belastning.

3). Takflänsstag: Små vinkelstål eller små C-sektionskomponenter; fäst vid Z-sektionens räfflor i ena änden och svetsad till takstålbalken i den andra. Dessa motstår att rälsen välter orsakat av stark vindsugning; Heltaksinstallation är obligatorisk för industribyggnader med spännvidder över 18 meter.

3 Specialiserade strukturella anslutningstillbehör

1). Purlin Cleats: Varmförzinkade stålplåtar (3,0 mm–5,0 mm tjocka) svetsade i förväg till den övre ytan av takbalken; de fungerar som bas för förankring av Z-sektionsgarn.

2). Skarvbultar: M12 eller M14 varmförzinkade höghållfasta bultar som används för att säkra de överlappande ändarna av rälsen.

4 Kompatibla material för övre takkapsling

Den övre ytan på Cold Rolled Z Section Steel Purlins är kompatibel med 470/475 takpaneler med stående fals och standardprofilerade färgbelagda stålplåtar. Den stöder också ett komplett takinneslutningssystem som inkluderar värmeisolering, PE-membran som andas och nockbeslag.

Standardiserade Purlin-konfigurationsscheman efter scenario

1 standardfabriksbyggnad med medelstora spännvidder (under 15 m)

Använder modell Z160×50×20 med en väggtjocklek på 2,0 mm; har hängstavar med standardavstånd och lokaliserade knästöd endast i mitten av taket; lämpar sig för inlandet, vanliga bearbetningslager utan betydande vinderosion.

2 fabriksbyggnader med stora stålkonstruktioner (18 m–30 m)

Använder modellerna Z180 och Z200 med väggtjocklekar på 2,0 mm–2,2 mm; har en komplett layout med raka och diagonala hängstag längs hela längden och knästöd över hela spännet för att motstå takets egenvikt och starka vindtrycksbelastningar.

3 kustnära områden med stark vind och stora tak med rymdram

Använder förtjockade Z-profiler (2,2 mm–2,5 mm) med tätare hängstångsavstånd och knästöd installerade i hela taket; tjockleken på galvaniseringslagret ökas till 120 μm för att motstå marin saltkorrosion och vindbyar.

Z-sektion stål vs. C-sektion stål

1. Skillnader i tvärsnittsstruktur:

Kallvalsade stålringar med Z-sektion har lutande flänsar, vilket gör att ändarna kan överlappa varandra och bilda en kontinuerlig balkstruktur; C-profiler av stål har platta flänsar som endast kan stumfogas, vilket resulterar i ett enkelt stödt strukturellt beteende.

2. Applikationsscenarier:

Z-profilstål är lämpligt för lutande tak och applikationer med långa spann; C-sektionsstål används vanligtvis för fabriksväggar och tak med spännvidder på 12 meter eller mindre.

3. Strukturell prestanda:

Med identiska tvärsnittsdimensioner upplever Z-sektionsstål lägre böjmoment i mitten av spann, vilket möjliggör större takavstånd med ett spann.

Fem centrala praktiska fördelar

1. Strukturell lämplighet för sluttande tak:

De lutande flänsarna ligger naturligt i linje med takets lutning, och håller den övre ytan parallell med takpanelen; detta säkerställer vertikal, jämn lastöverföring och eliminerar excentrisk belastning.

2. Effektiv överlappsinstallation:

Flänsarna i båda ändarna av profilen kan direkt överlappas för att förlänga längden utan ytterligare skarvplattor; enkel bultning fullbordar förlängningen, vilket avsevärt minskar takkonstruktionstiden.

3. Överlägsen lateral stabilitet:

Sektionen erbjuder hög övergripande sidostyvhet och starkt motstånd mot sidotryck och vridningsdeformation, vilket säkerställer att taket förblir stabilt under kraftiga vindar.

4. Lätt och materialbesparande:

För samma takspann och belastningskrav tillåter Z-sektionsstål mindre tvärsnitt eller tunnare väggar, vilket minskar mängden stål som används per ytenhet och sänker belastningen på huvudstålramverket.

5. Bekväm prefabricerad montering:

Bulthål för skarvning är förborrade på fabriken; installation på plats kräver endast insättning och åtdragning av bultar – vilket eliminerar behovet av borrning på plats – vilket resulterar i säkra anslutningar och minimalt byggavfall.

Nyckeldifferentiering kontra konkurrerande produkter

1. Kontinuerligt strålbeteende: Materialbesparingar för långa spann

När de överlappas, bildar kallvalsade Z-sektionsstålgarn en kontinuerlig balk med flera spann, vilket effektivt minskar böjmomenten i mitten av spann. Under identiska belastnings- och spannförhållanden kan mindre profilspecifikationer användas jämfört med C-sektionsstål, vilket sänker de totala stålanskaffningskostnaderna. Däremot förlitar sig C-sektionsstål vanligtvis på anslutningar med enkel spännvidd; Långtidsapplikationer kräver större tvärsnitt, vilket resulterar i högre materialförbrukning.

2 Överlägsen sektionsböjhållfasthet

Givet identisk höjd och väggtjocklek erbjuder Z-sektionen ett högre tröghetsmoment längs sin starka axel jämfört med C-sektionsstål. Den ger överlägsen vertikal bärkraft och motståndskraft mot tung snö och starka vindar, vilket gör den till det föredragna valet för kustprojekt och rymdstrukturer med stor spännvidd.

3 Perfekt lämpad för tak med branta sluttningar

Den lutande flänsstrukturen är naturligt kompatibel med sluttande tak, vilket säkerställer ett stabilt stöd utan risk för ensidig, ostödd belastning som ofta förekommer med C-sektioner; de platta flänsarna på C-sektioner kan orsaka lastexcentricitet i branta sluttningar, vilket leder till deformation och deformation över tiden.

4 Betydande totala kostnadsfördelar

Att använda Z-profilstål för tak med stor spännvidd möjliggör en minskning av profilspecifikationer och total stålförbrukning. Dess egenvikt är mycket lägre än traditionellt varmvalsat kanalstål; den för höga vikten av kanalstål ökar inte bara materialkostnaderna utan ökar också kostnaderna för huvudbalkar och grundkonstruktion, varför varmvalsat kanalstål till stor del har fasats ut för taklister i moderna industribyggnader av lättstål.

5 dubbla fördelar: Korrosionsbeständighet och långtidskonstruktion

Tillverkad via en integrerad varmförzinkningsprocess uppfyller den dubbla korrosionsskyddsstandarder (80μm för inlandsområden, 120μm för kustområden), vilket säkerställer motståndskraft mot rost under långvarig utomhusanvändning. För långa takspann kan sektionerna överlappas direkt för att förlänga längden utan segmenterad skarvning, vilket resulterar i en mycket snabbare total installationshastighet jämfört med stumfogen som krävs för C-sektioner.

6 Sammanfattning Jämförelse med konkurrerande produkter

1). C-sektionsgarn: Använd en enkelt stödd stumfogstruktur; lämplig för fabriksväggsystem och tak med små spännvidder (under 15m).

2). Varmvalsat kanalstål: Hög egenvikt och hög kostnad; används sällan i kuvertsystem av lätt stål.

3). Z-profiler: Tillåter överlappande, kontinuerlig belastning och erbjuder utmärkt böjmotstånd; speciellt utformad för tak med stor bredd i branta sluttningar.

Standardiserad produktionsprocess för kallformning från fabrik

1 Inkommande råvaruinspektion

Råmaterialet för kallvalsade Z Section Steel Purlins är Q235B varmgalvaniserat stålband. Varje sats verifieras för remstjocklek och galvaniseringslagertjocklek vid ankomst; zinkbeläggningen måste vara minst 80 μm för inlandsapplikationer och 120 μm för kustnära applikationer. Ytan inspekteras för defekter såsom obelagda fläckar, flagning, hårda böjningar eller repor; material som inte uppfyller kraven sätts omedelbart i karantän och exkluderas från produktion. Standardväggtjocklekar för tillverkning inkluderar 1,8 mm, 2,0 mm, 2,2 mm och 2,5 mm.

2 Upprullning, utjämning och matning

Stålrullar hissas upp på laststället och avrullaren släpper remsan. Utjämningsutrustning eliminerar lindningsspänning, medan enheten är utrustad med ett dubbelsidigt fotoelektriskt korrigeringssystem för att förhindra matningsfel och säkerställa enhetliga tvärsnittsdimensioner.

3 Kontinuerlig kallformning (kärnprocess)

Flera uppsättningar av formningsrullar böjer stålbandet progressivt och rullar Z-formen – med lutande flänsar och inåtböjda läppar – i en enda passage. Processen möjliggör massproduktion av hela standardsortimentet från Z140 till Z300; fasta verktyg säkerställer kontrollerbara dimensionella toleranser.

4 servodriven flygande såg för precisionsklippning till längd

Materialet skärs exakt online till de längder som krävs av kundens projekt. Den hydrauliska flygsågen ger ett rent, jämnt snitt, och undviker tvärsnittsdeformation från krossning eller för stora grader.

5 End-lap stansning

Bulthål är stansade i båda ändar av profilen för att underlätta överlappning och bultförbindningar på plats. Standardiserat hålavstånd eliminerar behovet av ytterligare borrning under installationen.

6 Slutlig produktinspektion

1). Faktisk mätning av sektionshöjd, flänsbredd, läppdimensioner och väggtjocklek för att verifiera överensstämmelse med beställningsspecifikationer;

2). Inspektion för defekter som sidoböjning, vridning eller skador på den galvaniserade beläggningen; defekta produkter sorteras ut för omarbetning.

7 Organiserad paketering och paketering

Z-ringar av identisk modell, väggtjocklek och längd buntas ihop. Träpallar placeras i botten för skydd, och identifieringsetiketter sätts på som anger modell, väggtjocklek, individuell längd, leveranskvantitet och motsvarande projektnamn.

8 Samtidig bearbetning och förpackning av hjälpkomponenter

Kompletta uppsättningar av hjälpkomponenter bearbetas samtidigt: dragstänger tillverkas genom att skära Φ10/Φ12 rundstål, gängrulla båda ändarna och applicera varmförzinkning; stag görs genom att skära och bearbeta Φ32×2.0 svetsade rör; och takfotshängslen och räfflor tillverkas genom bockning. Alla komponenter galvaniseras, sorteras och förpackas och skickas i samma parti som Z-ringarna.

9 Standardiserade installationsprocedurer på plats

1). Svetsa och fäst de varmförzinkade räfflorna på den övre ytan av takstålbalkarna;

2). Överlappa ändarna på Z-ringarna i ett förskjutet arrangemang, sätt i och dra åt M12/M14-bultar för att bilda en kontinuerlig bärande balk;

3). Installera raka och diagonala dragstänger, använd ärmstag för att förstärka sidostabiliteten; installera takfotsstag genomgående för långa taksektioner.

Nyckelprestandaspecifikationer

1 Råvaruspecifikationer

1). Materialkvalitet: Q235B varmförzinkat stålband

2). Galvaniseringsstandard: ≥80μm för standardområden i inlandet; ≥120μm för kustområden och kemiska industrizoner

3). Standardväggtjocklekar: 1,8 mm, 2,0 mm, 2,2 mm, 2,5 mm; 3,0 mm kraftig version tillgänglig på begäran

4). Mekaniska egenskaper: Sträckgräns ≥235 MPa; draghållfasthetsområde 375 MPa–500 MPa

2 Fullständigt utbud av tvärsnittsspecifikationer (H × B × C)

Z140*50*20, Z160*50*20, Z180*60*20, Z200*70*20, Z220*75*20, Z250*75*20, Z280*80*20, Z300*80*20

Användningsanmärkning: stålprodukter med Z-sektion rekommenderas endast för bärande takapplikationer; användning som vägggaller rekommenderas inte. 3 Referens för teoretisk enhetsvikt för vanliga modeller (kg/m)

- Z160×50×20: 2,0 mm ≈ 4,58 kg/m; 2,2 mm ≈ 5,03 kg/m

- Z180×60×20: 2,0 mm ≈ 5,21 kg/m; 2,2 mm ≈ 5,72 kg/m

4 Tekniska specifikationer för kompletta tillbehörssatser

1. Sänkstänger: Φ10, Φ12 Q235 varmförzinkat rundstål; ändar har rullade trådar;

2. Fjäderbenshylsor: Φ32×2.0 sömlöst stålrör;

3. Takfotsstöd (knästöd): 1,8 mm–2,0 mm små C-sektionsstål eller vinkelstål; väsentliga komponenter för högvindstak;

4. Anslutningstillbehör: Tågklämmor gjorda av 3,0–5,0 mm tjock varmförzinkad stålplåt; fästbultar är M12/M14 varmförzinkade höghållfasta bultar.

5 Urvalskriterier baserat på ansökningsscenario

1. Små till medelstora tak (spann ≤ 15m): Z160×50×20, väggtjocklek 2,0 mm;

2. Fabriksbyggnader med stora spännvidder (18–30 m): Z180- eller Z200-modeller, väggtjocklek 2,0–2,2 mm; hängstavar installerade över hela spännvidden; takfotsstag installerade kontinuerligt längs taket;

3. Kustområden med kraftiga vindar och korrosiva miljöer: Välj 2,2–2,5 mm tjockare profiler; minska installationsavståndet för hängstången; öka galvaniseringslagrets tjocklek till 120μm.

6 Viktiga strukturella egenskaper

Lutande flänsar möjliggör överlappning från ände till ände, vilket skapar ett kontinuerligt balkstruktursystem; för samma tvärsektionsdimensioner erbjuder kallvalsade Z-sektionsstål överlägsen böjmotstånd jämfört med C-sektionsstål, vilket gör dem lämpliga för alla takprojekt med stor spännvidd och sluttande stålkonstruktion.

FAQ

1. F: Hur ska jag skilja mellan och välja mellan Z-profilstål och C-profilstål?

S: Använd C-sektionsstål för tak med korta spännvidder (under 15 m) och bärande fabriksytterväggar; prioritera Z-profilstål för lutande tak, fabriksbyggnader med stora spännvidder (över 18 m) och rymdramstak i blåsiga kustområden.

2. F: Hur säkerställs korrosionsskydd för Z-profilstål i kustprojekt?

S: Beställningar för kustområden tillverkas med 120 μm tjocka varmförzinkade stålband; alla tillbehörskomponenter – såsom hängstänger, räfflor och takfotsstag – genomgår samma kraftiga galvaniseringsprocess för att förhindra att de rostar före de viktigaste strukturella sektionerna.

3. F: Erbjuder du anpassad längdskärning och levererar en komplett uppsättning tillbehör för leverans?

S: Vi stöder kapning till valfri specificerad längd. En komplett uppsättning tillbehör – inklusive hängstag, stag, takfotsstag, räfflor och anslutningsbultar – kan matchas till de specifika fabrikskraven för spännvidd och vindlast och skickas tillsammans i en enda container.

4. F: Kan Z-profilstål användas direkt som vägggaller?

S: Det rekommenderas inte; de lutande flänsarna gör det svårt att montera vertikala väggpaneler i plan. C-profilstål är standardvalet för bärande vägggarner.
