Horisontellt strukturellt stålstagssystem

Horisontella konstruktionsstålstödsystem, som är installerade inom planet för takbalkens övre eller nedre fläns i en "X" (kors) konfiguration, är avgörande för den rumsliga stabiliteten i industribyggnader. De fungerar främst i spänning snarare än kompression och fungerar tillsammans med dragstänger och knästöd för att bilda takets sidomotståndssystem.

1. Produktfunktioner

Överför vindlaster från gavelväggar och horisontella seismiska krafter till dragstängerna vid pelartopparna och kanaliserar dem sedan ner till mellanpelarstödet och in i fundamentet; begränsar sidoförskjutningen av takstålbalkar, vilket förhindrar total sidolutning eller instabilitet hos takkonstruktionen.

2. Vanliga material

1). Standardapplikationer: Stål med lika benvinkel (L50×5, L63×5, L70×6);

2). Långspännande, tunga eller seismiskt resistenta anläggningar: Cirkulära ihåliga sektioner med liten diameter (CHS); standardmaterialet är Q235B, med Q355B som används för tunga belastningar.

3. Installationsplatser

Installerad i takets ändfas och facken som flankerar expansionsfogar för att skapa ett styvt strukturellt membran.

Standard fabrikslevererad konfiguration

1. Huvudstagskomponenter

Tvärstag (vinkelstål eller CHS) levereras som individuellt tillverkade enheter; ett par diagonalt korsande element i ett enda fack utgör en komplett horisontell stöduppsättning.

2. Avsluta anslutningstillbehör

1. Ändanslutningsplattor: 8–14 mm stålplåtar fabrikssvetsade till båda ändarna av stödelementet, med förborrade bulthål för bultning till stålbalkens flänsar;

2. Central tvärskarvplatta: En delad skarvplatta vid skärningspunkten för "X"-konfigurationen, där de två diagonalstagen överlappar och är säkrade.

3. Matchande fästelement

Standard 4.8 bultar (M16/M20) för allmänt bruk; Grad 8.8 höghållfasta bultar (med plana brickor och fjäderbrickor) för seismiskt resistenta strukturer eller anläggningar som innehåller traverser.

4. Specifikationer för korrosionsskydd

1). Standard: St3 manuell ytbehandling + primer och topplack (torrfilmtjocklek: 60–90 μm);

2). Korrosiva industriområden / Kustregioner: Full varmförzinkning.

5. Brandskyddsspecifikationer

Applicering av 0,5 timmars klassad tunnfilm svällande brandhämmande beläggning inom avsedda brandutrymmen; rostskyddsbehandling endast för områden utan brandskyddskrav.

Kompletta standardlösningar för horisontella konstruktionsstålstödsystem

1. Konventionell vinkelstål horisontell stag: vinkelstål huvuddel + ändanslutningsplattor + mellanliggande skarvplåtar + korrosionsskyddsbehandling + matchande bultar

2. Heavy-duty Circular Hollow Section (CHS) Horisontell stag: CHS-element + förtjockade ändplattor + korsformade kilplattor + höghållfasta bultar

3. Förenklad lätt stag: Smalt vinkelstål, inga förtjockade förstyvningar; används vanligtvis för små industribyggnader av lätt stål

Produktintegration

Horisontell stag (tvärgående vindmotstånd) + dragstänger (längsgående spänningsanslutning) + knästöd (lateral begränsning för balkar) bildar ett integrerat, stabilt takstagssystem. Viktiga fördelar

1. Motverkar effektivt horisontella krafter, ger robust vind- och seismiskt motstånd samtidigt som det förhindrar att taket svajar eller förskjuts.

2. Skärmar avståndet mellan ramkomponenterna, förhindrar felinriktning eller deformering av stålbalkar och räfflor.

3. Har en enkel strukturell design med flexibla installationslayouter, vilket underlättar bekväm konstruktion.

4. Tillverkad av robust material med hög hållfasthet som motstår att lossna eller deformeras under långvarig användning.

5. Genomgår omfattande anti-korrosionsbehandling, vilket säkerställer hög hållbarhet för utomhus eller utsatta industrianläggningar.

6. Mycket kompatibel; integreras perfekt med kompletta stålkonstruktionssystem, såsom portalramar och industribyggnader med långa spann.

Utmärkande höjdpunkter för takstag

I. Unika strukturella prestandafördelar

1. Det horisontella stålstagsystemet använder en X-formad korskonfiguration speciellt utformad för att överföra horisontella krafter i sidled. Den arbetar under enkelriktad belastning - fungerar endast i spänning och inte kompression - vilket resulterar i en kort lastväg och hög total styvhet. Däremot är dragstänger längsgående axiella delar som begränsar längsgående rörelse men inte kan motstå sidokrafter; knästöd och hängstag ger endast lokal återhållsamhet för räfflor och stålbalkar och tål inte byggnadens totala horisontella belastningar.

2. Den skapar ett styvt takmembran genom att koncentrera stagningen inom specifika fack, vilket effektivt länkar samman individuella styva ramar till en enhetlig, styv takkonstruktion. Vindlaster från gaveländarna överförs snabbt via stag och dragstag ner till pelare och fundament. Den fungerar som en kärnkomponent för att förhindra sidotaksinstabilitet - en förmåga som andra tillbehör saknar.

II. Materialval och kostnadshöjdpunkter

1. Det primära materialet är vanligtvis stål med lika benvinkel, vilket är lättillgängligt och kostnadseffektivt. Vinkelstål är en standardvara som är lätt att skära och svetsa; jämfört med dragstänger med runda rör eller bärande stålbalkar, använder den mindre material, vilket gör att kostnaderna är hanterbara för storskaliga installationer. Omvänt medför specialanpassade lådbalkar eller H-balkskomponenter höga kostnader och är olämpliga för massanvändning som stag.

2. Materialvalet graderas efter specifika behov: standard vinkelstål används för vanliga industribyggnader av lättstål, medan mindre rundrörsstag används för långa, seismiskt resistenta eller kranutrustade anläggningar. Detta möjliggör flexibel lastanpassning och förhindrar materialspill.

III. Konstruktion och installation Höjdpunkter

1. Delad prefabricering och bultning på plats; ingen svetsning på plats krävs för standardelement. Fabriksprefabricerade delar har ändanslutningsplattor för snabb bultmontering på plats vid korsformiga leder; dock kräver vissa spännelement borrning och svetsning på plats, vilket resulterar i lägre konstruktionseffektivitet.

2. Modulära, standardiserade komponentsatser. Enspans stödsatser serietillverkas med enhetliga håldiametrar och utbytbara bultar, vilket underlättar lagerhållning och utbyte eller underhåll på plats.

IV. System Configuration and Differentiation

1. Sidostabilitet är beroende av horisontell stag, medan längsgående stabilitet är beroende av styva dragstänger; de två funktionerna kompletterar varandra och är oumbärliga:

Horisontell stag: Ger sidovind och seismiskt motstånd; installeras i specifika fack.

Längsgående dragstag: Ger kontinuerlig längsgående koppling; fördelade över hela strukturen. Takfotsstag och hängstag är mindre komponenter som är associerade med byggnadsskalet och deltar inte i det primära laterala kraftmotståndssystemet.

1. Begränsar buckling utanför planet av stålbalkar, vilket avsevärt minskar den effektiva längden utanför planet för beräkningar; optimerar helljus tvärsnitt och sparar stål.

V. Anti-korrosionsfördelar

Vinklade stålelement har en regelbunden form, vilket gör rostborttagning, målning och varmförzinkning bekvämt. Jämfört med kanalstål med öppen profil finns det färre otillgängliga hörn, vilket möjliggör en mer noggrann korrosionsskyddsbehandling.

VI. Produktpositionering och distinktion

1. Horisontell stag: lateralt motstånd; X-formad layout i specifika fack; primär strukturell stabilitetskomponent.

2. Dragstänger: Längsgående bindning; kontinuerlig layout; kan motstå både spänning och kompression.

3. Takstångshängslen/sänkstänger: Lokal förstärkning för räfflor och mindre balkar; höljes strukturella komponenter.

Standard tillverkningsprocess

1. Råmaterialacceptans

Huvudmaterial: Q235B rundstål. Verifiera materialkvalitetscertifikat; inspektera för böjning, sprickor och korrosion (räta ut om böjningen överskrider toleranserna); inspektera tillbehörsstålplåtar (klackplattor) vid inträde till lager.

2. Kapning på längd

Kapa runt stål enligt ritningsspecifikationer med en slipsåg eller CNC-såg; slipa avskurna ändar släta och ta bort grader.

3. Avsluta bearbetning (två vanliga metoder)

Alternativ ① Gängning (skruvad anslutning på plats)

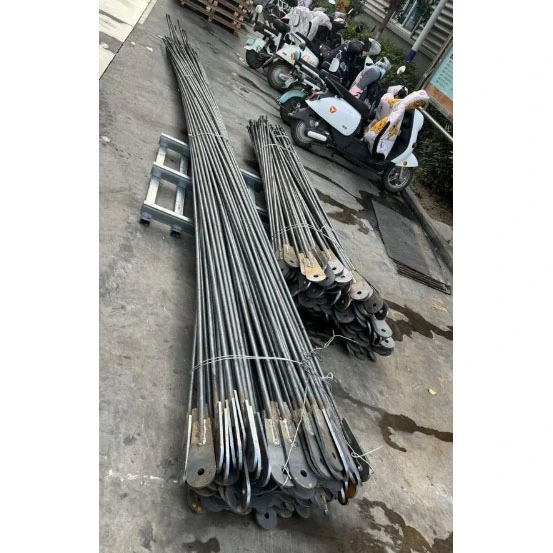

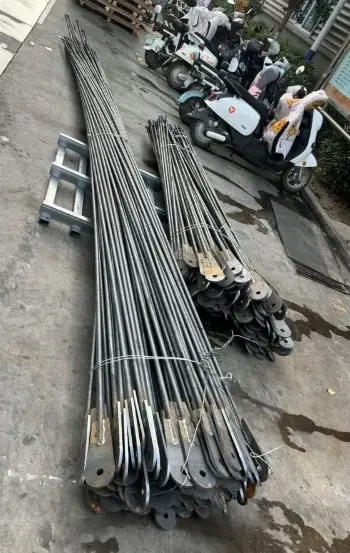

Rulla ut yttre gängor på båda ändarna av den runda stålstången; gänglängden måste rymma muttern och stödplattans monteringsutrymme; tillämpa tillfälligt skydd på gängorna för att förhindra skador.

Alternativ ② Svetsad klackplatta (bultad balk-till-pelare-anslutning)

Svetsa anslutningsplattor/tappar på båda ändarna av den runda stålstången; använd en jigg för uppriktning och häftsvets för positionering.

4. Svetsprocess (Lag plate typ)

Full circumferential CO₂ gas-shielded welding; Grad II kälsvetsar; visuell inspektion; provtagning för feldetektering på kritiska projekt.

5. Håltagning (Lagplåtskomponenter)

CNC-borrning av anslutningsplattor (håldiametrar matchade för M16/M20 bultar).

6. Rätning och slipning

Räta ut element för att korrigera svetsinducerad böjning; slipa bort svetsstänk och grader.

7. Anti-korrosionsbehandling

Standard: St3 rostborttagning → primer + topplack; torr filmtjocklek 60–90 μm;

Fuktiga anläggningsområden: Varmförzinkning av hela aggregatet.

8. Förpackning

Paket med matchande muttrar, platta brickor och fjäderbrickor; etikettuppsättningar och butik.

Standardtillverkningsprocess för horisontellt strukturellt stålstagssystem (vinkelstål av X-typ)

1. Råvaruinspektion

1. Huvudmaterial: Stål med lika benvinkel (Q235B/Q355B); verifiera materialcertifikat; inspektera för böjning, vridning eller deformation (räta ut om gränserna överskrids);

2. Inspektera igen utseendet på matchande stålanslutningsplattor.

2. CNC-sågning/kapning

Kapa vinkelstål till specificerade längder per ritning; slipa grader från avskurna ändar; separat layout för långa och korta delar av tvärstagsenheten.

3. Kapning av anslutningsplåt

CNC-skärning av ändkopplingsplåtar och centrala tvärskarvtäckplåtar.

4. Montering och häftsvetsning

Positionera med hjälp av en jigg; centrera och fäst anslutningsplattorna tätt i båda ändarna av vinkelstålet; häftsvets för att säkra; förmontera och placera överlappsplattan vid den centrala skärningspunkten.

5. Gasskyddad svetsning

Full CO₂-svetsning av sömmar mellan anslutningsplåtar och vinkelstål; standard klass II kälsvetsar; visuell inspektion; begränsad provtagning för feldetektering i kritiska projekt.

6. CNC-borrning av bulthål

Standardiserad borrning av anslutningsplattor (typiskt M16 eller M20) för att säkerställa precision i hålavstånd och kantavstånd.

7. Korrigering och slipning

Korrigering av skevhet eller deformation orsakad av svetsning; slipa bort svetsslagg och stänk.

8. Anti-korrosionsbehandling

·Standard: St3 manuell rostborttagning → primer + topplack (torrfilmtjocklek: 60–90 μm);

·Kustnära/Korrosiva miljöer: Varmförzinkning av hela komponenten.

9. Numrering, förpackning och lagring

Komponentnummer markerade med spännvidd och monteringssats; utfärdas med en matchande reservdelslista.

Kärnprestandaparametrar för horisontella stålkonstruktionsstag (vinkelstål, rundstål och cirkulära ihåliga sektioner)

I. Geometriska specifikationer

1. Horisontell stag i vinkelstål (övervägande stela spännelement)

Vanliga lika benvinklar: L50×5, L63×5, L70×6, L80×6; ändanslutningsplattans tjocklek: 8–14 mm; bulthål: M16, M20; enstavslängd: 3–9 m; stavens rakhet: ≤L/1000.

2. Flexibel stag i rund stål

Diameter: Φ12–Φ22; gängade ändar (40–60 mm) eller svetsade klackplattor (8–12 mm); används endast för dragstag i lättviktstak.

3. Circular Hollow Section (CHS) Heavy-duty horisontell stag

Vanliga storlekar: φ89×3, φ114×3,0, φ114×3,5; ändplattans tjocklek: 10–16 mm.

II. Basmaterial Mekaniska egenskaper

III. Strukturell prestanda

1. Vinkelstål / Runda stålstag: Enbart spänningselement (kan inte motstå kompression; bucklingsfel uppstår under kompression); arrangerade i ett X-mönster; under belastning verkar den enda diagonala delen i spänning.

2. Cirkulär ihålig sektion: Motstår både spänning och kompression; stabil i båda riktningarna; används i högseismiska zoner och tunga industrianläggningar.

3. Funktion: Överför gavelvindlaster och horisontella seismiska krafter; begränsar förskjutning utanför planet av stålbalkar; fungerar med dragstänger för att bilda ett styvt takmembran. IV. Svetskontroll

Ändanslutningskälsvetsar klassificeras som svetsar av grad II; de genomgår standard visuell inspektion och, för nyckelprojekt, spot Ultrasonic Testing (UT) snarare än 100 % inspektion.

V. Korrosionsskyddsparametrar

1. Standard horisontella stålstagsystem: St3 manuell ytbehandling; primer plus topplack med en total torrfilmtjocklek på 60–90 μm.

2. Kustnära korrosiva miljöer: Full varmförzinkning.

VI. Anslutningskomponenter

Standard: Klass 4.8 vanliga bultar. Seismiskt resistenta eller kranutrustade anläggningar: Grad 8.8 höghållfasta bultar, utrustade med plana brickor och fjäderbrickor.

VII. Kort skillnad mellan tre typer av stag

1. Runda stålstångsstag: Flexibel; endast spänning; för lätta hjälptillämpningar.

2. Vinkelstålsstag: Standard primärstag; endast spänning; standardkonfiguration för konventionella industribyggnader.

3. Cirkulär ihålig sektion (CHS) stag: Styv (motstår både spänning och kompression); specialiserad för tunga och seismiskt resistenta applikationer.
