HAISHENGtillhandahåller konstrueradeCirkulär ihålig stålrörspelarelösningar för stålbyggnader, industrianläggningar, arenor, gångvägar, broar, skärmtak och prefabricerade konstruktioner. Dessa pelare är tillverkade av Q235B eller Q355B konstruktionsstål och kombinerar en cirkulär bärande profil med flexibel anslutning och korrosionsskyddsalternativ för krävande konstruktionsapplikationer.
En cirkulär ihålig stålrörpelare är en vertikal konstruktionsdel utformad för att överföra laster från en överbyggnad till dess fundament. Dess ihåliga cirkulära sektion ger balanserad lastfördelning, stark axiell kompressionsprestanda, vridmotstånd och relativt lågt vindmotstånd. Beroende på projektkrav kan pelare tillverkas av sömlösa eller svetsade stålrör och anpassas med bottenplattor, förstyvningar, anslutningsplattor, flänsar, lyfttillbehör och skyddsbeläggningar. Den här artikeln förklarar deras konstruktion, viktiga specifikationer, tillverkningsprocess, fördelar, tillämpningar och urvalsöverväganden.
Innehållsförteckning
- Vad är en cirkulär ihålig stålrörspelare?
- Hur är en cirkulär ihålig stålrörspelare konfigurerad?
- Vilka är de huvudsakliga strukturella fördelarna?
- Vilka specifikationer bör köpare utvärdera?
- Hur tillverkas cirkulära ihåliga stålrörskolonner?
- Var används cirkulära ihåliga stålrörskolonner?
- Hur jämför det med andra stålpelare?
- Hur ska köpare välja rätt kolumn?
- Vanliga frågor
- Varför arbeta med en professionell tillverkare?
Vad är en cirkulär ihålig stålrörspelare?
En cirkulär ihålig stålrörspelare är en vertikal lastbärande konstruktionskomponent med ett ihåligt cylindriskt tvärsnitt. Det är vanligtvis tillverkat av kolkonstruktionsstål eller låglegerat stål och kan tillverkas som antingen ett sömlöst rör eller ett valsat och svetsat rör.
Till skillnad från en solid stålpelare, reducerar den ihåliga konfigurationen onödigt material samtidigt som en stark strukturell profil bibehålls. Den cirkulära geometrin fördelar spänningar runt omkretsen och ger konsekvent motstånd oavsett belastningsriktning. Detta gör konstruktionen särskilt användbar där pelare kan uppleva kombinerad axiell kompression, böjning, vridning, vindbelastningar eller excentriska krafter.
En typisk specifikation uttrycks somφD × t × Ldär D representerar ytterdiametern, t representerar väggtjocklek och L representerar kolumnlängden. Till exempel indikerar φ219 × 8 × 6000 en 219 mm ytterdiameter, 8 mm väggtjocklek och 6 m längd.
Hur är en cirkulär ihålig stålrörspelare konfigurerad?

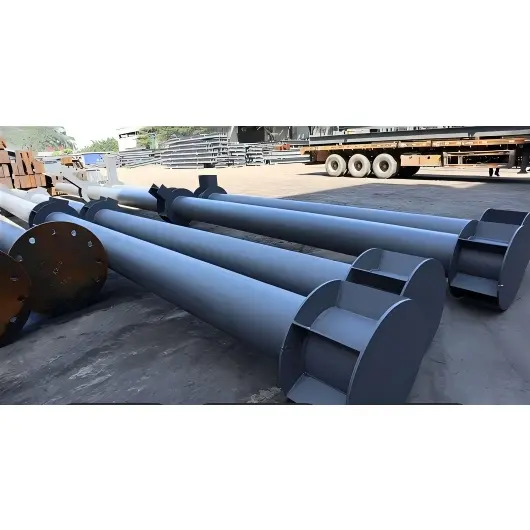

En strukturell rörpelare är mer än ett stålrör. För många projekt innehåller den kompletta monteringen anslutnings- och förstärkningskomponenter som gör att pelaren kan integreras med fundament, balkar, taksystem och andra strukturella delar.
- Kolumntext:Det primära cirkulära stålröret väljs enligt diameter, väggtjocklek, längd, materialkvalitet och designbelastning.
- Basplatta:En svetsad stålplåt som överför pelarlaster till fundamentet genom ankarbultar.
- Förstyvningsplattor eller ringar:Armering används där högre belastning eller lokalt bucklingsmotstånd krävs.
- Toppplatta eller fläns:Ger en anslutningspunkt för balkar, takstolar, övre pelare eller andra strukturella komponenter.
- Anslutningsplattor och konsoler:Underlätta balk-till-pelare eller rör-till-rör-anslutningar.
- Höghållfasta bultar:Används för bultade strukturella anslutningar där det specificeras av den tekniska designen.
- Skyddsbeläggning:Grundfärg, mellan- och täckfärgssystem eller galvanisering kan appliceras beroende på miljöförhållandena.
För extra långa strukturer kan enskilda sektioner också sammanfogas genom svetsade, fläns- eller andra konstruerade skarvkonfigurationer.
Vilka är de huvudsakliga strukturella fördelarna?
Balanserad lastfördelning
Det cirkulära tvärsnittet har ingen konventionell stark och svag axel. Dess geometri fördelar spänningen runt röret, vilket gör det lämpligt för strukturer som utsätts för belastningar från olika håll.
Stark kompression och vridningsprestanda
Rörpelare väljs ofta för applikationer som kräver betydande axiell belastningskapacitet och motstånd mot vridningseffekter. Den slutna ihåliga sektionen ger också användbar strukturell effektivitet där stabilitet och belastning i flera riktningar är viktiga.
Minskad vindexponering
Den strömlinjeformade cylindriska profilen kan minska det aerodynamiska motståndet jämfört med vinkelprofiler. Denna egenskap kan vara värdefull för exponerade pelare i baldakiner, gångvägar, torn, stadionstrukturer och andra utomhusinstallationer.
Effektiv installation
Jämfört med vissa tyngre strukturella alternativ kan ihåliga stålpelare erbjuda ett effektivt förhållande mellan styrka och vikt. Fabrikstillverkning av bottenplattor, anslutningskomponenter, hål och skyddande beläggningar kan också minska mängden bearbetning som krävs på byggarbetsplatsen.
Arkitektonisk flexibilitet
Det släta cylindriska utseendet fungerar bra när strukturella komponenter är avsiktligt synliga. Cirkulära pelare kan därför kombinera strukturella och arkitektoniska funktioner i kommersiella byggnader, offentliga anläggningar, landskapsstrukturer och moderna industriprojekt.
Vilka specifikationer bör köpare utvärdera?
Att välja en strukturell pelare bör börja med tekniska krav snarare än att bara välja en rördiameter. Materialkvalitet, väggtjocklek, längd, anslutningskonfiguration, belastningsförhållanden, tillverkningstoleranser och korrosionsmiljö påverkar alla den slutliga specifikationen.
| Parameter | Typisk information | Varför det spelar roll |
|---|---|---|
| Stålkvalitet | Q235B / Q355B | Bestämmer grundläggande styrka och lämplighet för strukturell belastning |
| Ytterdiameter | Ca. φ89–φ1020 mm och anpassade storlekar | Påverkar lastkapacitet, stabilitet, anslutningsdesign och utseende |
| Väggtjocklek | Ca. 4–50 mm | Stöder strukturell styrka och lokalt bucklingsmotstånd |
| Längd | Vanligtvis 6 m / 9 m / 12 m | Bestämmer krav på transport, montering och skarvning |
| Tillverkningstyp | Sömlös eller svetsad | Väljs enligt diameter, belastning, tillverkningskrav och kostnad |
| Ytskydd | Färgbeläggning eller varmförzinkning | Hjälper till att skydda stål mot korrosion i olika miljöer |
| Anslutningskomponenter | Basplattor, flänsar, förstyvningar, bultar, konsoler | Säkerställer kompatibilitet med det övergripande struktursystemet |
Till exempel identifierar HAISHENGs produktinformation Q235B och Q355B som vanliga materialkvaliteter och tillhandahåller rördimensioner i formatet φD × t × L. Faktiska konstruktionsmått bör alltid fastställas från projektberäkningar och tillämpliga konstruktionsstandarder.
Hur tillverkas cirkulära ihåliga stålrörskolonner?
Professionell tillverkning omvandlar stålrör eller plåt till en färdig strukturell montering redo för transport och installation. En kontrollerad produktionsprocess hjälper till att upprätthålla dimensionsnoggrannhet, svetskvalitet, rakhet och ytskydd.
- Råvaruinspektion:Stålkvalitet, dimensioner, yttillstånd och relevant materialdokumentation kontrolleras.
- Skärande:Rör eller stålplåtar kapas enligt erforderlig pelarlängd och tillverkningsritningar.
- Formning:Svetsade pelare med stor diameter kan tillverkas genom valsning av stålplåt till en cylindrisk form följt av svetsning.
- Slutförberedelser:Kolumnändar kan bearbetas eller fasas för att uppnå den erforderliga anslutningsgeometrin.
- Komponentmontering:Basplattor, toppplattor, förstyvningar, konsoler, flänsar och anslutningsplattor är placerade enligt tekniska ritningar.
- Svetsning:Komponenter svetsas med hjälp av lämpliga tillverkningsförfaranden, med oförstörande testning som tillämpas vid behov.
- Uträtning och korrigering:Svetsdeformation och pelarens rakhet kontrolleras och korrigeras vid behov.
- Hålbearbetning:Bult- och verktygshål borras eller bearbetas till specificerade dimensioner och platser.
- Ytbehandling:Rost och kvarnskal kan avlägsnas genom blästring innan primer och skyddsbeläggning appliceras.
- Slutbesiktning:Dimensioner, anslutningar, svetsar, beläggningsskick, märkningar och förpackningar inspekteras före leverans.
För pelare med stor diameter ger den svetsade konstruktionen större flexibilitet i diameter och väggtjocklek. Sömlösa rörpelare kan under tiden vara användbara där sömlös konstruktion och specifika dimensionskrav är att föredra.
Var används cirkulära ihåliga stålrörskolonner?
Kombinationen av strukturell prestanda och ren cylindrisk geometri gör att dessa kolonner kan tjäna både tekniska och arkitektoniska ändamål.
- Industrianläggningar:Används som vertikala konstruktionsstöd i fabriker och produktionsanläggningar.
- Stadioner och stora arenor:Lämplig för strukturer där flervägsbelastning och arkitektoniskt utseende är viktigt.
- Gångvägar och skärmtak:Den släta profilen ger en praktisk lösning för utsatta utomhusstöd.
- Prefabricerade byggnader:Fabrikstillverkade komponenter kan förenkla monteringen och förbättra konstruktionskoordinationen.
- Broar och kommunala strukturer:Gäller utvalda bryggor, stödelement, skyddsräcksstolpar och relaterade strukturer.
- Landskapsarkitektur:Cylindriska pelare kan ge strukturellt stöd samtidigt som de behåller ett rent visuellt utseende.
- Höghuskonstruktioner:Större CHS-element kan konstrueras för betydande vertikala och kombinerade belastningar.
Hur jämför det med andra stålpelare?
Olika strukturella profiler tjänar olika tekniska syften. En cirkulär ihålig sektion bör därför utvärderas enligt projektkrav snarare än att behandlas som en universell ersättning för H-profil eller fyrkantiga/rektangulära hålprofiler.
| Särdrag | Cirkulär ihålig sektion | Kvadratisk/rektangulär ihålig sektion | H-sektion stål |
|---|---|---|---|
| Tvärsnitt | Rund och ihålig | Fyrkantig eller rektangulär och ihålig | Öppna H-formad profil |
| Multi-Directional Beteende | Balanserad runt sektionen | Beror på sektionsgeometri | Starka och svaga yxor är distinkta |
| Vridmotstånd | Starkt beteende med slutna sektioner | Bra beteende med slutna sektioner | Generellt mindre effektiv vid vridning |
| Vindexponering | Strömlinjeformad cylindrisk profil | Mer kantig profil | Öppna fläns- och vävprofil |
| Arkitektoniskt utseende | Slät och cylindrisk | Rent geometriskt utseende | Konventionellt strukturellt utseende |
| Typiska applikationer | Stora spännvidder, exponerade strukturer, pelare, arkitektoniska stöd | Byggnader, ramar, utrustningsstöd | Flervåningsramar och tunga strukturella system |
Lämplig sektion beror på strukturella beräkningar, anslutningskrav, tillverkningsförhållanden, materialtillgänglighet, projektbudget och tillämpliga byggstandarder.
Hur ska köpare välja rätt kolumn?
För inköpsteam, ingenjörer, entreprenörer och stålkonstruktionstillverkare kan en tydlig teknisk specifikation avsevärt minska kommunikationsproblem och offertförseningar.
- Definiera designbelastningarna:Tillhandahåll axiella laster, böjmoment, vridningseffekter, vindlaster, seismiska förhållanden och annan relevant designinformation.
- Bekräfta mått:Ange ytterdiameter, väggtjocklek, längd och erforderliga dimensionstoleranser.
- Välj materialklass:Q235B och Q355B är vanliga val, medan slutbetyget ska överensstämma med projektdesignkrav.
- Bestäm anslutningsdetaljer:Ange bottenplattans mått, ankarbultarrangemang, flänskrav, balkanslutningsplatser och förstyvningsdetaljer.
- Tänk på miljön:Utomhus, fuktiga, kustnära eller kemiskt aggressiva miljöer kan kräva förbättrat korrosionsskydd.
- Bekräfta inspektionskrav:Diskutera dimensionsinspektion, svetsinspektion, oförstörande provning, beläggningstjocklek och dokumentation före produktion.
- Planera logistik:Tänk på kolonnens längd, transportrestriktioner, lyftpunkter, segmentering, förpackning och installationssekvens.
En detaljerad ritning eller specifikationspaket gör det möjligt för tillverkaren att bestämma den mest lämpliga tillverkningsvägen och anslutningskonfigurationen. Köpare kan också granska strukturella stålkomponenter för att förstå hur pelare integreras med andra tillverkade stålelement.
Vanliga frågor
Vilka material används vanligtvis för cirkulära ihåliga stålrörspelare?
Q235B och Q355B konstruktionsstål specificeras vanligtvis för dessa kolonner. Det slutliga materialet bör väljas enligt strukturella beräkningar, tillämpliga standarder, miljöförhållanden och projektkrav.
Vad är skillnaden mellan sömlösa och svetsade rörpelare?
Sömlösa pelare är tillverkade av sömlösa stålrör och har ingen längsgående svets. Svetsade pelare formas av stålplåt och förenas genom svetsning. Svetsad konstruktion ger större flexibilitet för stora diametrar och anpassade väggtjocklekar, medan sömlösa rör kan vara fördelaktiga för specifika diameter och strukturella krav.
Kan en cirkulär ihålig stålrörspelare anpassas?
Ja. Beroende på tillverkningskapacitet och tekniska krav kan diameter, väggtjocklek, längd, basplattor, toppanslutningar, förstyvningar, anslutningsplattor, bulthål, lyftöglor, skarvkonfigurationer och ytbehandlingar anpassas.
Hur hanteras korrosionsskydd?
Vanliga alternativ är kulblästring följt av primer-, mellan- och topplacksystem. Varmförzinkning kan också övervägas för lämpliga applikationer, särskilt där förbättrat korrosionsskydd krävs.
Är cirkulära rörpelare lämpliga för utomhuskonstruktioner?
De kan användas i utomhusapplikationer som baldakiner, gångvägar, landskapsstrukturer, kommunala anläggningar och andra exponerade stålsystem när pelarens dimensioner, strukturell design, anslutningar och korrosionsskyddssystem är korrekt specificerade.
Vilken information ska lämnas när du begär en offert?
Användbar information inkluderar kvantitet, stålkvalitet, ytterdiameter, väggtjocklek, längd, anslutningsritningar, bottenplattadetaljer, krav på ytbehandling, inspektionsstandarder, destination och förväntat leveransschema. Strukturritningar är särskilt användbara för skräddarsydda projekt.
Varför arbeta med en professionell tillverkare?
En strukturell pelare måste fungera som en del av ett komplett lastbärande system, så produktvalet bör innebära mer än att jämföra rörpriser. Tillverkningsnoggrannhet, svetskvalitet, anslutningsdetaljer, ytskydd, inspektionsprocedurer, förpackning och leveranskoordinering påverkar alla det slutliga projektets resultat.
HAISHENG levererar cirkulära ihåliga stålrörspelare med Q235B eller Q355B konstruktionsstål och stödjer tillverkningskonfigurationer inklusive basplattor, förstyvningar, anslutningsplattor, höghållfasta bultar och skyddande beläggningar. För projektspecifika krav kan köpare tillhandahålla ritningar, dimensioner, lastinformation, kvantitet och applikationsförhållanden så att lämplig kolumnkonfiguration kan utvärderas.
Planerar du ett stålkonstruktionsprojekt eller skaffar du skräddarsydda strukturpelare?Dela dina ritningar och tekniska krav med HAISHENG idag. För materialval, tillverkningsdetaljer, anslutningskonfigurationer, offertsupport och leveransplanering,kontakta ossför att diskutera ditt projekt med HAISHENG-teamet.
