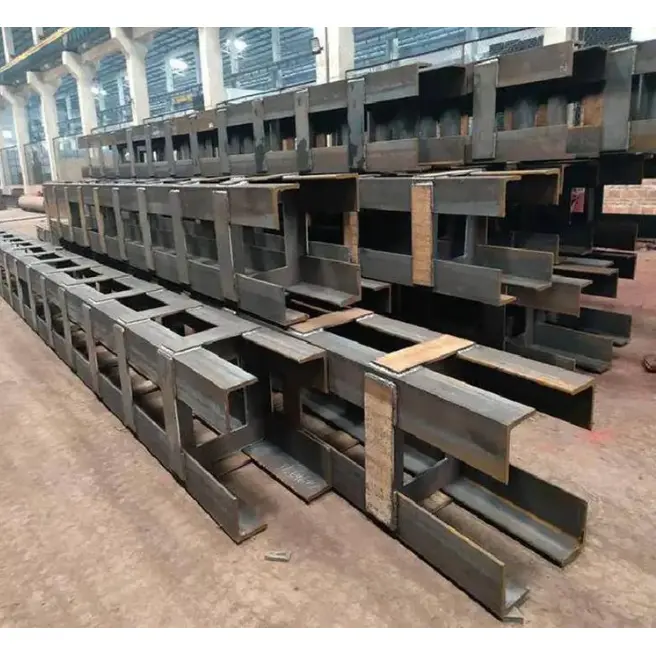

HAISHENGskräddarsydda förnödenheterFormad strukturell stålpelarelösningar för projekt där konventionella kvadratiska, runda eller H-balkar inte kan tillfredsställa arkitektoniska layouter, anslutningskrav eller bärande förhållanden. Genom att kombinera flexibel tvärsnittsdesign med precisionstillverkning ger dessa kolonner ett praktiskt sätt att integrera strukturell prestanda med effektivt utrymmesutnyttjande.
En formad strukturell stålpelare är en skräddarsydd vertikal lastbärande del designad med ett icke-standardiserat tvärsnitt. Till skillnad från konventionella kolonner kan den tillverkas till L-formad, T-formad, korsformad, polygonal, variabel sektion, böjd eller andra projektspecifika konfigurationer. Denna flexibilitet gör den särskilt värdefull för att bygga hörn, dolda väggpelare, oregelbundna arkitektoniska utrymmen, strukturer med stora spännvidder och områden som utsätts för excentrisk eller flervägsbelastning.
För ingenjörer, arkitekter, entreprenörer och inköpsteam är valet av rätt kolumn inte bara en fråga om att välja stål med tillräcklig hållfasthet. Geometri, anslutningsriktning, tillverkningsnoggrannhet, seismiska krav, korrosionsskydd, installationsförhållanden och totalt utrymmesutnyttjande måste också beaktas. En korrekt utformad pelare kan hantera dessa faktorer som en del av en integrerad strukturell lösning.
1. Vad är en formad stålpelare?
2. Vilka är de vanliga konfigurationerna?
3. Vilka är de huvudsakliga fördelarna?
4. Vilka material och prestandaparametrar spelar roll?
5. Hur tillverkas en formad stålpelare?
6. Var används formade konstruktionsstålpelare?
7. Hur jämför det med konventionella kolumner?
8. Hur ska köpare välja rätt kolumn?
En formad konstruktionsstålpelare är ett vertikalt konstruktionselement vars tvärsnitt är speciellt konstruerat utanför det konventionella rektangulära, cirkulära eller standardformatet med H-sektion. Den kan tillverkas genom att montera stålplåtar, strukturella sektioner, ihåliga sektioner eller stålrör och sammanfoga dem genom kontrollerade svets- och tillverkningsprocesser.
Det primära syftet är att lösa strukturella eller arkitektoniska problem som standardkolonner inte kan hantera effektivt. Till exempel kan en pelare placerad i ett byggnadshörn behöva förbli i jämnhöjd med två väggar snarare än att sticka ut i ett användbart inre utrymme. En L-formad kolumn kan hantera detta tillstånd samtidigt som den erforderliga lastvägen bibehålls.
På liknande sätt kan en central pelare som tar emot strålar från flera riktningar dra nytta av en korsformad konfiguration. Variabel sektion och böjda pelare kan också stödja distinkta arkitektoniska fasader där en konstant konventionell profil skulle vara svår att integrera.
Enligt HAISHENGs produktspecifikationer inkluderar typiska konfigurationer L-formade, T-formade, korsformade, polygonala, sammansatta, variabelsektions- och böjda kolumner. Designen kan utvecklas enligt byggritningar, platsförhållanden, anslutningspunkter och projektspecifika bärande krav.
Olika byggnadsgeometrier kräver olika strukturella lösningar. Följande konfigurationer är bland de mest användbara alternativen för icke-standardiserad stålkonstruktion:
| Konfiguration | Typisk tillämpning | Viktig fördel |
|---|---|---|
| L-formad kolumn | Bygghörn och väggkorsningar | Passar tätt mot väggar och minskar inre hinder |
| T-formad kolumn | Väggcentra, korridorer och kantplaceringar | Ger balanserat stöd samtidigt som den integreras med vägglayouter |
| Korsformad kolumn | Centrala strukturella kärnor och flerriktade balkanslutningar | Underlättar anslutningar från flera håll |
| Z-formad kolumn | Oregelbundna planlösningar och specialiserade strukturella zoner | Anpassar sig till komplexa rumsliga arrangemang |
| Polygonal kolumn | Arkitektoniska strukturer och stora projekt | Kombinerar skräddarsydd geometri med strukturella krav |
| Variabel-sektionskolumn | Höghus och arkitektoniska fasader | Tillåter sektionsdimensioner att ändras enligt belastning eller design |
| Böjd kolumn | Böjda fasader och distinkta arkitektoniska projekt | Stöder komplexa visuella och geometriska krav |
Den mest lämpliga konfigurationen bör bestämmas genom konstruktionstekniska beräkningar snarare än att väljas enbart för utseende. Tvärsnittsgeometri, plåttjocklek, pelarhöjd, belastningsförhållanden, anslutningsdetaljer och tillämpliga designkoder påverkar alla den slutliga designen.
Den mest uppenbara fördelen är geometrisk flexibilitet. Istället för att tvinga byggnadens layout att rymma en standardpelare kan ingenjörer anpassa pelaren till strukturen. Detta är särskilt användbart för hörn, väggkorsningar, förskjutna golvnivåer, oregelbundna planer och begränsade installationsområden.
När en pelare kan integreras i en vägg kan det minska mängden användbar golvyta som går förlorad till strukturella utsprång. Detta kan vara värdefullt i bostadshus, kommersiella utrymmen, offentliga anläggningar och prefabricerade strukturer där inredningsplaneringseffektivitet är viktigt.
Speciellt formade pelare kan tillhandahålla flera anslutningsytor för balkar, stag och andra strukturella delar. En korsformad konfiguration kan till exempel utformas för situationer där konstruktionselement konvergerar från flera riktningar.
Genom att justera skänkelbredd, plåttjocklek och det totala tvärsnittet kan ingenjörer modifiera fördelningen av konstruktionsmaterial och påverka styvheten kring olika axlar. Detta gör formade pelare användbara för projekt med ovanliga vertikala, laterala eller excentriska belastningsförhållanden.
Många komplexa tillverkningsaktiviteter kan slutföras före leverans. Skärning, montering, svetsning, riktning, ändbearbetning, plåtfästning, inspektion och ytbehandling kan koordineras i en kontrollerad tillverkningsmiljö. Detta kan minska mängden tillverkning som krävs på byggarbetsplatsen.
Materialvalet bör motsvara projektets strukturella beräkningar, miljöförhållanden, temperaturkrav och tillämpliga standarder. HAISHENG listar Q235B och Q355B som primära materialalternativ, med Q355NL och Q355GJ tillgängliga för specifika lågtemperatur- eller högseismiska krav.
| Parameter | Typisk specifikation |
|---|---|
| Primära material | Q235B, Q355B |
| Specialmaterialalternativ | Q355NL, Q355GJ |
| Platta/lemmens tjocklek | Cirka 8–60 mm beroende på design |
| Enkel lembredd | Cirka 100–600 mm beroende på konfiguration |
| Typisk segmentlängd | 9 m eller 12 m; segmenterad konstruktion för större höjder |
| Kolumn rakhet | ≤ L/1000 |
| Dimensionsavvikelse i tvärsnitt | Cirka ±2–3 mm |
| Basplattans tjocklek | Cirka 16–60 mm |
| Anchor Bolt Range | M20–M64 enligt design |
Som referens används Q235B vanligtvis för standardkonstruktionsapplikationer, medan Q355B ger högre sträckgräns och är lämplig för tyngre belastningar, höghus och krävande konstruktionsapplikationer. Materialval ska alltid verifieras mot projektets tekniska krav och lokala strukturella koder.
För korrosionsskydd är ytbehandling och val av beläggning lika viktiga. Ett typiskt system kan innefatta kulblästring till Sa2,5 följt av en zinkrik primer, mellanbeläggning och topplack. För mer aggressiva miljöer, såsom kustnära applikationer, kan varmförzinkning också övervägas.
Precisionstillverkning är särskilt viktig eftersom icke-standardiserad geometri lämnar mindre utrymme för okontrollerade tillverkningsfel. Ett typiskt tillverkningsarbetsflöde inkluderar följande steg:
För kritiska konstruktionsfogar kan oförstörande provning införlivas i kvalitetskontrollplanen. HAISHENG specificerar Grad I-svetsar och 100 % ultraljudstestning för nyckelbalk-pelarfogar och primära skarvsvetsar i tillämpliga konfigurationer.
Mångsidigheten hos anpassad geometri gör dessa kolumner lämpliga för projekt där standardstruktursektioner är svåra att integrera.
De är särskilt användbara när strukturella krav och arkitektoniska krav överlappar varandra. Istället för att behandla pelaren som en standardvarudel kan hela elementet utformas som en del av byggnadens struktursystem.
| Särdrag | Formad strukturell stålpelare | Konventionell H-sektion | Cirkulär ihålig sektion |
|---|---|---|---|
| Flexibilitet i tvärsnitt | Mycket hög; skräddarsydd geometri | Standard geometri | Standard cirkulär geometri |
| Väggintegration | Utmärkt för utvalda layouter | Måttlig | Måttlig |
| Flervägsanslutningar | Kan designas för flera anslutningsriktningar | Mer naturligt lämpad för primära ortogonala axlar | Anslutningar kan ordnas runt sektionen men kan kräva specialdetaljer |
| Arkitektonisk anpassningsförmåga | Excellent | Måttlig | Bra |
| Variabel sektion | Tillgänglig | Begränsad utan ytterligare tillverkning | Möjligt men kräver skräddarsydd tillverkning |
| Typisk användning | Komplexa och icke-standardiserade strukturer | Konventionella stålramar | Exponerade pelare och specialiserade strukturella applikationer |
Denna jämförelse betyder inte att en formad kolumn alltid är överlägsen. Standardsektioner förblir mycket ekonomiska och effektiva när deras geometri matchar projektet. Värdet av en formad strukturell stålpelare visas när konventionella profiler skapar kompromisser i utrymme, anslutningar, arkitektonisk form eller strukturell prestanda.
För entreprenörer, konstruktionsingenjörer och inköpsteam som letar efter en tillverkare eller leverantör i Kina, bör flera faktorer bekräftas innan du gör en beställning.
En pålitlig tillverkare bör kunna översätta tekniska ritningar till en kontrollerad tillverkningsprocess samtidigt som spårbarheten från råmaterial till färdig komponent bibehålls.
Dess huvudsakliga syfte är att tillhandahålla en bärande pelare som kan anpassas till arkitektoniska layouter, ovanliga anslutningskrav, begränsade utrymmen, excentrisk belastning eller komplexa strukturella ramar där standardpelare inte är lämpliga.
Ja. Tvärsnitt, dimensioner, stålkvalitet, plåttjocklek, höjd, anslutningsplåtar, förstyvningar, bottenplåtar och ytbehandling kan anpassas enligt tekniska ritningar och projektkrav.
Q235B och Q355B är vanliga val. Beroende på projektförhållanden kan Q355NL eller Q355GJ övervägas för specifika lågtemperatur- eller högseismiska tillämpningar.
De kan användas i höghus och tunga konstruktioner när de är korrekt konstruerade. Den slutliga konstruktionen bör verifieras genom strukturella beräkningar och följa tillämpliga byggregler.
Ja. Beroende på miljön kan skyddsalternativ inkludera flerskiktsbeläggningssystem eller varmförzinkning. Lämplig behandling bör specificeras enligt exponeringsförhållanden och projektkrav.
Användbar information inkluderar konstruktionsritningar, pelardimensioner, tvärsnittstyp, stålkvalitet, kvantitet, erforderlig längd, anslutningsdetaljer, ytbehandling, inspektionskrav, leveransdestination och tillämpliga standarder.
A Formad strukturell stålpelareerbjuder en effektiv lösning när konventionella stålprofiler inte samtidigt kan uppfylla strukturella, arkitektoniska och utrymmesutnyttjande krav. Från L-formade hörnpelare och T-formade väggpelare till korsformade, polygonala, krökta och variabla sektionskonfigurationer, anpassad geometri gör det möjligt för struktursystemet att anpassa sig till projektet snarare än att tvinga projektet att anpassa sig till en standardprofil. För köpare som söker en pålitlig tillverkare i Kina och en enda leverantör av stålkonstruktioner tillhandahåller HAISHENG skräddarsydd tillverkning baserat på ritningar, materialkrav, anslutningsdetaljer, dimensionella specifikationer, inspektionskrav och ytbehandlingsbehov. Om du planerar ett icke-standardiserat stålkonstruktionsprojekt och behöver anpassade pelardimensioner, teknisk rådgivning eller en projektoffert,kontakta ossför att diskutera dina krav och utveckla en lämplig lösning för formad strukturell stålpelare.
