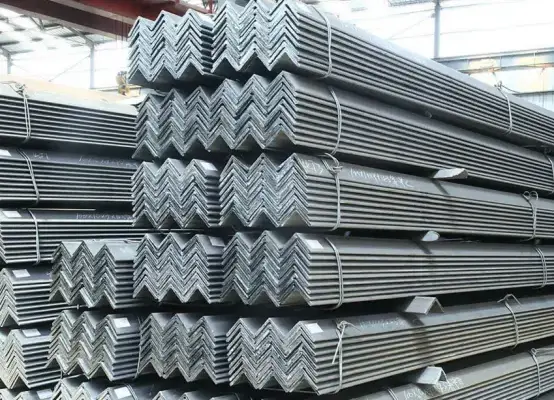

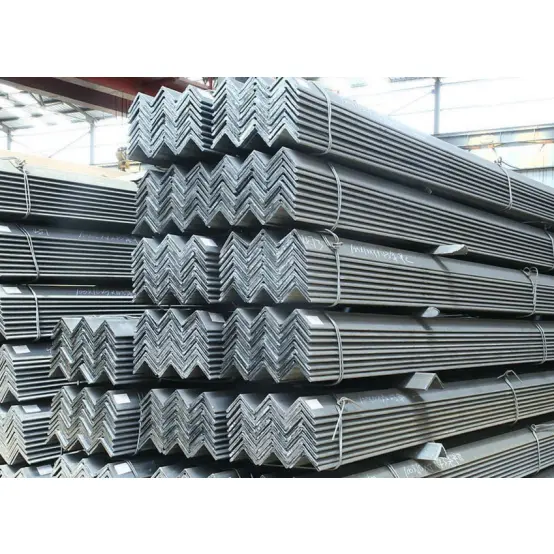

Galvaniserade konstruktionsstål vinkelstänger

Vinkelstänger i galvaniserat stålkonstruktion är lätta, kostnadseffektiva och lätta att bearbeta och installera. Med sina kompakta och mångsidiga tvärsektioner används de ofta för strukturella anslutningar, stag, räcken, stöd, inbäddade delar och olika hjälpkomponenter. De används i stor utsträckning i industrianläggningar, kommunala projekt, elektromekaniska installationer och lager, de är ett högvolymshjälpmaterial i stålkonstruktioner.

Egenskaper för vinkelstänger

I. Mekaniska och tvärsnittsegenskaper

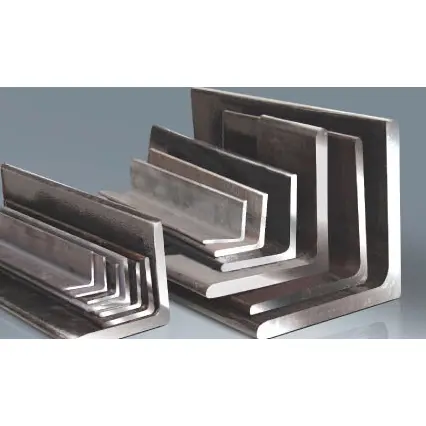

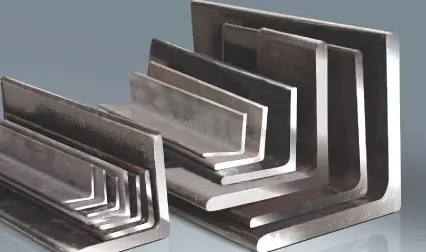

1. L-format tvärsnitt; lättviktsstruktur. De motstår främst axiella krafter, skjuvkrafter och lokala böjmoment. På grund av relativt låg total styvhet är de inte lämpliga för användning som bärande komponenter som huvudbalkar eller pelare.

2. Varmvalsad konstruktion i ett stycke ger låg restspänning och enhetliga materialegenskaper, vilket gör dem motståndskraftiga mot sprickbildning eller deformation under belastning.

3. Vinklar med lika ben erbjuder symmetrisk lastfördelning, medan ojämna benvinklar möjliggör flexibelt val baserat på kraftens riktning, med plats för olika monteringsleder.

II. Ekonomiska och upphandlingsegenskaper

1. Brett utbud av specifikationer och modeller; gott om marknadslager och olika upphandlingskanaler; lågt pris och låg totalkostnad.

2. Lättvikt, vilket avsevärt minskar den totala strukturella belastningen och grundkostnaderna.

III. Bearbetnings- och konstruktionsegenskaper

1. Skärning, stansning, bockning, svetsning och skarvning är enkla, vilket möjliggör flexibel sekundär bearbetning på plats.

2. Kompakt storlek gör hantering och lyft lätt; mångsidiga monteringsmetoder (svetsning eller bultning) säkerställer hög konstruktionseffektivitet.

3. Flexibla skarvnings- och kombinationsalternativ; att använda flera stänger tillsammans kan förbättra den totala bärförmågan och stabiliteten.

IV. Användnings- och kompatibilitetsegenskaper

1. Levereras i varmvalsat "svart" (bruksfjäll) tillstånd; kompatibel med anti-korrosionsbehandlingar såsom rostborttagning, målning och varmförzinkning; lämplig för användning i vanliga inomhus- och utomhusmiljöer. 2. Mycket mångsidig; lämplig för tillverkning av olika hjälpkomponenter såsom kopplingar, stöd, höljesramar, räcken och inbäddade delar.

V. Begränsningar

På grund av sin tvärsnittsform har de begränsat motstånd mot böjning och sidoförskjutning. De tjänar främst som extra lastbärande, anslutande eller förstärkande komponenter och kan inte bära större belastningar i långa eller tunga applikationer.

Användningar och tillämpningsområde

I. Primära användningsområden

1. Förbindning och förstärkning: Galvaniserade konstruktionsstålvinkelstänger fungerar som anslutningsplattor, förstyvningar och skarvkomponenter mellan primära och sekundära stålelement (som balkar och pelare), vilket förbättrar fogintegriteten.

2. Olika stöd och fästen: Tillverkning av rörstöd, kabelrännesfästen, utrustningsunderlag, stöd för brukskorridorer och takstöd.

3. Kapslingar och ramar: Vägg-/taklister för industrianläggningar, ramar för beklädnad av färgstål, inramning av mellanväggar och dörr-/fönsterkarmar.

4. Räcken, skyddsräcken och stegar: Fabriksstängsel, trappräcken, gångvägsräcken, plattformshöljen och huvudkomponenter för åtkomststegar.

5. Inbäddade delar och ankare: Inbäddade konstruktionsdelar, kopplingar för bottenplatta och väggfästen.

6. Lätta ramar och tillfälliga anläggningar: Enkla skjul, hamstring på byggarbetsplatser, tillfälliga stöd och ställningskomponenter.

7. Stålkonstruktionsförstärkning: Ger förstärkning, bindning och sidostöd för H-balkar, kanalstål, I-balkar och andra konstruktionselement.

II. Tillämpningsomfång

1. Industribyggnader: Stödsystem, kapslingskonstruktioner och hjälpmaterial för utrustningsplattformar i fabriker, lager och verkstäder.

2. Kommunalteknik: Vägskydd, hamstring på plats, ramverk för skyltar, kommunala ledningsstöd och små gångvägar.

3. M&E och HVAC: Specialiserade stöd och hängare för luftkanaler, vattenledningar och kablar i kraftverk, kemiska anläggningar och kommersiella byggnader.

4. Prefabricerade och civila byggnader: Hjälpramar för flervåningsstålkonstruktioner, modulbyggnader och enkla bostäder.

5. Lagerhållning och logistik: Lättviktshyllor, förvaringsväggar och skyddsstrukturer för lagergårdar. 6. Andra områden: Hjälpkonstruktioner för entreprenadmaskiner, marina hjälpmaterial, ramar för jordbruksmaskiner och hjälpelement för kraftöverföringstorn.

Nyckelprestandaparametrar

Standard: GB/T 706-2016 (galvaniserade konstruktionsstål vinkelstänger); kategoriseras i vinklar med lika ben och ojämna ben.

I. Vanliga material och mekaniska egenskaper

Elasticitetsmodul: 2,06 x 10 MPa; rumstemperatur slagenergi ≥ 27 J.

II. Klassificering, beteckning och mainstream-specifikationer

1. Klassificering och beteckning

· Lika benvinkel: Benbredden är lika; beteckning: benbredd × bentjocklek (t.ex. ∠50×5).

· Ojämn benvinkel: Benbredden skiljer sig åt; beteckning: lång benbredd × kort benbredd × bentjocklek (t.ex. ∠63×40×5).

2. Vanliga vinklar med lika ben (grundpelare inom teknik)

· ∠25×3, ∠30×3, ∠40×4

· ∠50×4, ∠50×5

· ∠63×5, ∠70×6

· ∠80×6, ∠90×8, ∠100×10

3. Vanliga ojämna benvinklar

∠56×36×4, ∠63×40×5, ∠70×45×5, ∠80×50×6

III. Mått och längdparametrar

1. Standard fasta längder: 6m, 9m, 12m; anpassad skärning tillgänglig; längdtolerans ±5 mm.

2. Formtoleranser: Krökning ≤ 2 mm per meter; total krökning ≤ 0,2 % av total längd; ingen nämnvärd vridning.

IV. Strukturella egenskaper

1. L-formad öppen sektion; låg vrid- och böjstyvhet; lämplig för att motstå axiella krafter, skjuvkrafter och lokala böjmoment.

2. Vinklar med lika ben har symmetrisk belastning och används ofta för dubbelriktad stöd eller symmetriska stöd; ojämna benvinklar är lämpliga för enkelriktade belastningsleder.

3. Bärförmågan för en enda del är begränsad; att kombinera eller gruppera medlemmar kan förbättra den övergripande stelheten.

V. Yt- och bearbetningsegenskaper

1. Leveransvillkor: Varmvalsad, svart finish (med kvarnvåg).

2. Bearbetbarhet: Lätt att skära, borra, svetsa och böja; bekvämt för tillverkning på plats.

3. Ytskydd: Kompatibel med rostborttagning och målning, varmförzinkning eller pulverlackering; lämplig för både inomhus- och utomhusmiljöer.

VI. Driftmiljöparametrar

1. Tillämpligt temperaturområde: [Min]°C till [Max]°C

2. Korrosionsbeständighet: Basmaterialet saknar inneboende korrosionsbeständighet; ytskydd är obligatoriskt för utomhus- eller korrosiva miljöer.

3. Anslutningsmetoder: Kompatibel med svetsning, standardskruvning eller galvaniserad bultning.
