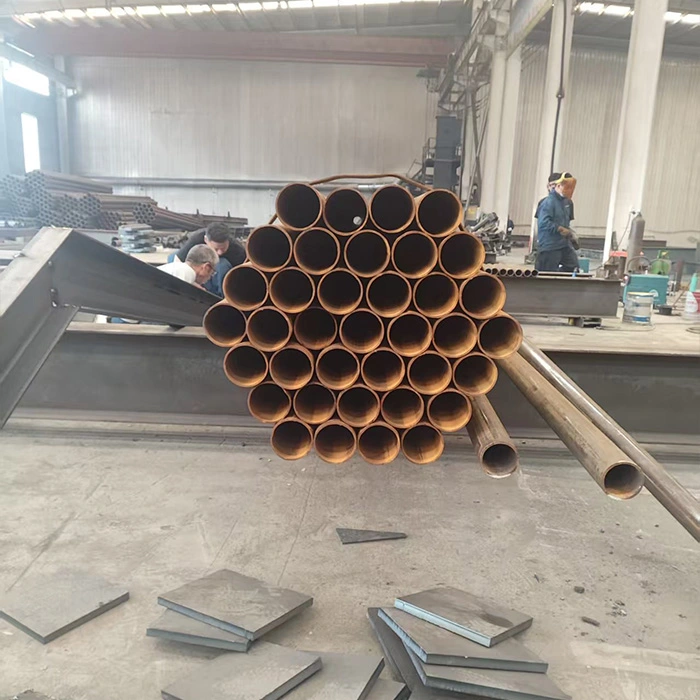

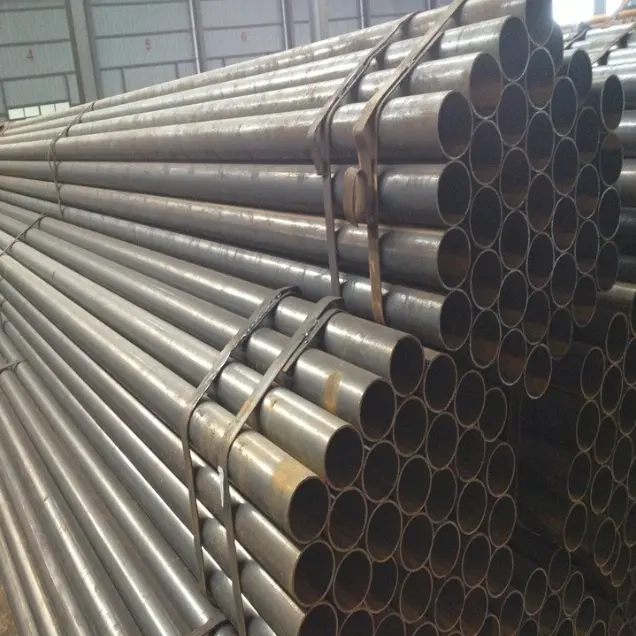

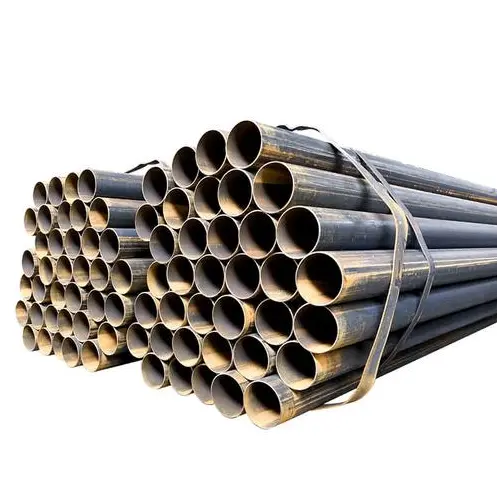

Svetsade stålrör

Allmänt kända som svetsade stålrör, dessa produkter tillverkas genom valsning och svetsning av stålband. De är främst kategoriserade i svetsade rör med raka sömmar och spiralsömmar, tillverkade i enlighet med standarder som GB/T 3091 och GB/T 13793, och vanligtvis tillverkade av Q235B eller Q355B stål. De används huvudsakligen för lågtrycksvätsketransport, stålbalkar och pelare, skyddsräcksstöd, kommunala ledningsnät, elektromekaniska ledningar och temporära projekt, vilket gör dem lämpliga för standarddriftsförhållanden som involverar omgivningstemperaturer och låga till medelhöga tryck.

Produktegenskaper

I. Strukturella och mekaniska egenskaper

1. Svetsade stålrör bildas genom valsning och svetsning av stålband och finns i två typer: raksöm och spiralsöm. Det ihåliga cirkulära tvärsnittet säkerställer jämn lastfördelning och erbjuder utmärkt motstånd mot böjning och vridning, samt överlägsen total stabilitet.

2. Den totala styrkan uppfyller kraven för applikationer med lågt till medeltryck. Svetsade rör med stor diameter med spiralsöm ger överlägsen tryckbärande kapacitet och styvhet jämfört med svetsade rör med raka sömmar av standardtyp. På grund av svetssömsbegränsningar är de dock inte lämpliga för extrema förhållanden som involverar högt tryck, hög temperatur eller kraftig korrosion.

3. För samma bärande kapacitet är de lättare än solida stålkomponenter, vilket effektivt minskar den totala strukturella belastningen.

II. Produktions- och kostnadsegenskaper

1. Produktionsprocessen är mogen, erbjuder hög kapacitet och snabb leverans. Det finns gott om lager på marknaden till ekonomiska priser, vilket resulterar i låga totala kostnader.

2. Ett brett utbud av specifikationer finns tillgängliga – från rör med liten diameter till rörledningar med stor diameter och pelarrör – vilket möjliggör flexibelt val.

III. Bearbetnings- och konstruktionsegenskaper

1. Sekundär bearbetning – såsom skärning, fasning, gängning, bockning och svetsning – är enkel, vilket förenklar konstruktionen på plats.

2. Rören har enhetliga dimensioner och är lätta att hantera och installera. Olika anslutningsmetoder – inklusive svetsning, flänsar, gängning och räfflade kopplingar – kan användas för att passa olika tekniska krav. IV. Användnings- och korrosionsskyddsegenskaper

1. Standardleverans är i form av "svart rör" (obestruket stål); dock kan behandlingar som varmförzinkning, målning, rostskyddsbeläggningar och 3PE rostskyddsskikt appliceras. De är lämpliga för användning i både inomhus- och utomhusmiljöer.

2. Flexibel tillämpning: De kan fungera självständigt som rörledningar för vätsketransport eller sättas ihop till bärande komponenter såsom stålbalkar, pelare och takstolar.

V. Produktskillnader och begränsningar

1. Svetsade rör med rak söm används vanligtvis för små till medelstora diametrar, lågtrycksrörledningar och lätta stålkonstruktioner. Spiralsvetsade rör används främst för stora diametrar, vilket gör dem lämpliga för långväga kommunala transporter och storskaliga stålkonstruktionskomponenter.

2. På grund av närvaron av svetsade sömmar uppvisar dessa rör lägre tryckmotstånd, hög temperaturbeständighet och utmattningshållfasthet jämfört med sömlösa stålrör. De är strängt förbjudna för användning i kritiska tryckbärande applikationer som involverar högtrycksbrännbara/explosiva material eller högtemperatur/högtrycksförhållanden.

Huvudsakliga användningsområden och tillämpningsområde

I. Huvudsakliga användningsområden för svetsade stålrör

1. Vätsketransport

Används för att transportera media som kranvatten, avloppsvatten, lågtrycksgas, ventilation/dammutsugningsluft och oljor för allmänt bruk; de är primära rörmaterial för civila och industriella nätverk.

2. Stålkonstruktionsbärande komponenter

Används för att tillverka cirkulära pelare, fackverkselement, takstöd och plattformsstolpar; de kan ersätta vissa strukturella stålformer för extra eller måttligt belastade balkar och pelare.

3. Skydd och inneslutning

Används för vägskyddsräcken, fabriksstängsel, trappräcken, balkongräcken, hamstringsramar och utomhusstöd för skyltar.

4. Mekaniska och elektriska stödsystem

Används för att konstruera stöd och hängare för vattenrör, luftkanaler och kabelrännor, samt specialiserade monteringsfästen och fäststänger för utrustning.

5. Kommunal och anläggningsteknik

Används för kommunala ledningsnät, flodbankshylsor, pålfundamenthöljen, tunnelventilationskanaler och tillfälliga säkerhetsbarriärer på byggarbetsplatser.

6. Tillfälliga och jordbruksanläggningar

Används för byggnadsställningar, tillfälliga skjul, ramverk för växthus och vattentransportledningar för jordbruket.

II. Tillämpningsomfång

1. Byggteknik: Civila byggnader, fabriksverkstäder, lager, vattenförsörjning och avloppssystem för arenor och stålkonstruktionsstödsystem.

2. Kommunala verktyg: Stadsvattenförsörjning och avloppsnät, vägskyddsräcken, landskapsteknik och kommunala rörledningsinstallationer. 3. MEP (Mechanical, Electrical, and Plumbing/HVAC): Vattenförsörjning och dränering, ventilation och lågtrycksgasrör för fabriker, byggnader och köpcentra.

4. Industri- och gruvföretag: Verkstadsöverföringsrör, utrustningsstöd, materialgårdsinneslutningar och lätta fackverkskonstruktioner.

5. Jordbruk och landskapsarkitektur: Jordbruksbevattningsrör, ramverk för växthus och landskapsstängsel.

6. Tillfälliga arbeten: Tillfälliga anläggningar, tillfälliga stöd, skydd för utgrävningar och byggnadsställningar.

Urvalsguide

Svetsade rör med rak söm: Främst små till medelstora diametrar; används vanligtvis för inomhusrör, räcken och småskaliga stålkonstruktioner.

Spiralsvetsade rör: Främst stora diametrar; används vanligtvis för kommunala stamledningar, långväga vattenöverföring och storskaliga stålpelare.

Prestandaparametrar

I. Implementeringsstandarder

·GB/T 3091-2025: Svetsade stålrör för lågtrycksvätsketransport (vatten, gas, luft, etc.; ≤2,5 MPa, ≤200°C)

·GB/T 13793-2016: Längsgående elektriskt svetsade stålrör (konstruktioner, byggnadsställningar, allmänna maskiner)

·GB/T 9711 / API 5L: Ledningsrör för olje- och gastransport (L245/L360/L415, etc.)

II. Vanliga material och mekaniska egenskaper (rumstemperatur)

· Elasticitetsmodul: 2,06×10⁵ MPa

· Densitet: 7,85 g/cm³

·Slagenergi: Omgivningstemperatur **≥27 J** (Q235B, V-notch)

III. Mått och specifikationer (primärt längsgående svets)

1) Yttre diameterområde

·Liten diameter: DN15–DN50 (21,3–60,3 mm)

·Medeldiameter: DN65–DN250 (76,1–273 mm)

·Stor diameter: DN300–DN600 (323,9–610 mm)

·Spiralsvetsade rör: Upp till DN800–DN3000

2) Väggtjocklek (vanlig)

·Standard: 1,2–12,7 mm

·Tungvägg: 12,7–40 mm

·Tolerans: Väggtjocklek ±10% t; Ytterdiameter ±0,5 % till ±1,0 %

3) Längd

·Standard: Fasta längder 6 m, 9 m, 12 m

·Anpassningsbar: 15–18 m

·Längdtolerans: +20 mm / 0 mm

4) Teoretisk vikt (kg/m)

W=0,02466×(D−t)×t

·D: Ytterdiameter (mm); t: Väggtjocklek (mm)

· Galvaniserat rör: Vikt ×1,015–1,03 (beläggningsfaktor)

IV. Tryckbärande och processprestanda

1) Hydrostatiskt test (obligatoriskt)

· Svart standardrör: 5,0 MPa, hålltryck ≥5s

· Gasledning: 6,0 MPa, hålltryck ≥10s

· Tungväggigt rör: 7,0 MPa

· Rekommenderat arbetstryck: ≤1,6 MPa (långsiktig säkerhet)

2) Svetssömskvalitet

· Icke-förstörande testning (NDT): UT (Ultrasonic) / RT (Radiografisk)

· Längssöm: Högfrekvent svetsning, svetskoefficient **≈0,85–0,9**

· Spiralsöm: Nedsänkt bågsvetsning, svetskoefficient **≈0,9–0,95**

3) Tillplattning / Böjningstest

· Tillplattad: Inga sprickor, ingen delaminering

· Böjning (DN≤50): 90°, böjradie = 6D (svart rör) / 8D (galvaniserat rör), svetssöm placerad på sidan; inga sprickor, inga zinklager avskalning

4) Driftstemperatur

· Standard: -20°C till +200°C

· Lågtemperaturstål (L245N): Ned till -40°C

V. Yt- och korrosionsskydd

· Leveransskick: Svart rör (bar rör) / Varmförzinkad / Epoxi / 3PE (nedgrävd)

· Galvanized layer: ≥300 g/m² (double-sided), local thickness **≥85 μm**

· Ytkvalitet: Inga sprickor, inga veck, inga sårskorpor, ingen kraftig korrosion

VI. Anslutningsmetoder

· DN≤50: Gängad anslutning (GB/T 7306)

· DN65–DN200: Flänsanslutning / Rässanslutning

· DN≥250: Svetsning (stumsvets / kälsvets)

VII. Ansökningar

· Lågtrycksvätskor: Vatten, avlopp, gas, luft, ventilation

· Stålkonstruktioner: Cirkulära rörpelare, takstolar, stöd, skyddsräcken, ställningar

· Temperatur: -20 till 200°C; Tryck: ≤2,5 MPa

Specifikationstabell över vikta raka sömsvetsade rör

Specifikationstabell för spiralsvetsade rör
