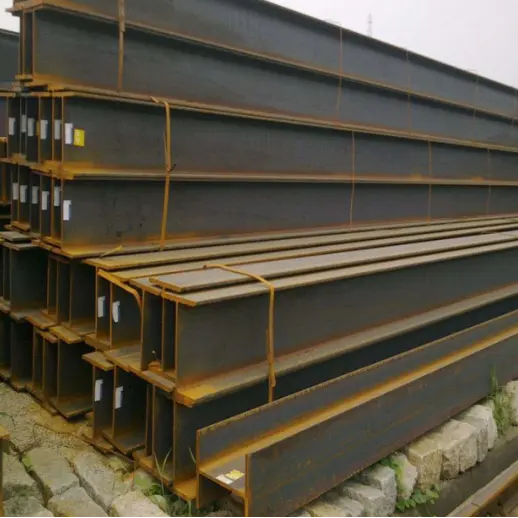

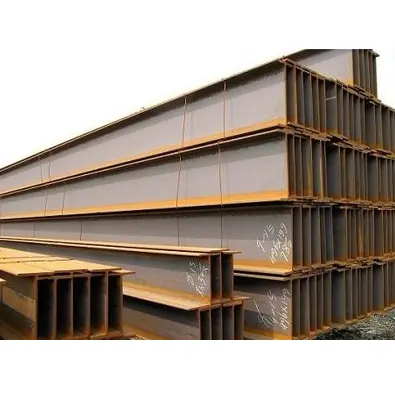

Varmvalsad strukturell H-balkstål

Vilka egenskaper kännetecknar varmvalsade konstruktionsstål med H-balk?

I. Strukturella och mekaniska egenskaper

1. Effektiv sektionsmekanik: Med enhetlig flänstjocklek och parallella inre och yttre ytor är sektionsmodulen jämnt fördelad. De erbjuder överlägsen böjnings-, skjuv- och vridmotstånd jämfört med standard I-balkar, vilket resulterar i hög lastbärande effektivitet.

2. Stabil övergripande prestanda: Formade genom integrerad varmvalsning vid hög temperatur utan svetsfogar, uppvisar de låg restspänning och är resistenta mot deformation och sprickbildning, vilket säkerställer hög strukturell säkerhet.

3. Hög styvhet och stabilitet: Stark övergripande styvhet motstår effektivt vertikala belastningar, horisontellt vindtryck och seismiska krafter, vilket gör dem idealiska för långsträckta, höglastbärande balkar och pelare.

II. Ekonomiska och materiella egenskaper

1. Lätt och materialeffektiv: De kräver mindre material än traditionella konstruktionsstålsektioner för samma bärförmåga, vilket effektivt minskar byggnadens egenvikt och grundkostnader.

2. Standardiserade specifikationer: Omfattande specifikationer för HW-, HM- och HN-serierna, kombinerat med gott om lager, underlättar val och inköp.

III. Konstruktion och användningsegenskaper

1. Hög installationseffektivitet: Regelbunden geometri och hög fogprecision möjliggör olika anslutningsmetoder (såsom bultning och svetsning), vilket resulterar i kortare byggtider på plats.

2. Bred anpassningsförmåga: Lämplig för direkt användning i balkar, pelare, plattformar och stöd. När de kombineras med rostskyddsbeläggningar eller varmförzinkning är de lämpliga för inomhus- och utomhusbruk, såväl som i standard- eller korrosiva miljöer.

3. Enkel bearbetning: Enkel skärning, borrning och svetsning med förstyvningar och anslutningsplattor för att möta olika strukturella anslutningskrav.

Användningar och tillämpningsområde

I. Primära användningsområden

1. Lastbärande pelare: De använder i första hand den breda flänsen (HW) och fungerar som de huvudsakliga vertikala bärande komponenterna, överför vertikala belastningar och säkerställer övergripande strukturell stabilitet.

2. Rambalkar och pelare: Medelfläns (HM) sektioner är lämpliga för stålramsystem som hanterar både vertikala belastningar och sidokrafter.

3. Primära och sekundära balkar: smalfläns (HN) sektioner är de mest använda; de stöder golv- och takbelastningar och är idealiska för långa golv- och taksystem.

4. Stöd-/stödkomponenter: Används för tillverkning av utrustningsstöd, rörställsstöd, underhållsplattformar, takstativ, etc.

5. Kompositkonstruktioner: Kombinerad med betong för att bilda stål-betong-kompositbalkar och pelare för användning i flervånings- och höghus.

II. Tillämpningsomfång

1. Industribyggnader

Olika stålstrukturerade fabriker, lager, verkstäder och kranbalksystem; varmvalsade strukturella H-balkar är kärnmaterialet för industriella stålkonstruktioner.

2. Offentliga och civila byggnader

Stora utrymmen, långsträckta strukturer som arenor, utställningscenter, transportnav (stationer/flygplatser), köpcentra, kontorsbyggnader och flervåningsbostadskomplex.

3. Kommunal och infrastruktur

Stadsförsörjningstunnlar, bropelare, överfarter för fotgängare, kommunala hamstringsstöd och ramar för stora skyltar utomhus.

4. Ny energi och stödjande projekt

Fotovoltaiska (PV) monteringskonstruktioner, vindkraftsbaser, energilagringsanläggningar och stålramar för ny energiinfrastruktur.

5. Andra fält

Stora utrustningsbaser, industriplattformar, fartygsdäcksstöd, logistik- och lagerhyllsystem och prefabricerade stålbyggnader.

Nyckelprestandaparametrar för varmvalsat strukturellt H-balkstål

Executive Standards: GB/T 11263-2017, GB/T 700, GB/T 1591

I. Vanliga material och mekaniska egenskaper

II. Sektionens klassificerings- och beteckningsregler

1. Klassificering

· HW (H-balk med bred fläns): Flänsbredd ≈ sektionshöjd; används främst för kolumner.

· HM (H-balk med medelfläns): Medium flänsbredd; används främst för rambalkar och pelare.

· HN (H-balk med smal fläns): Högt sektionsdjup och smala flänsar; används främst för primära och sekundära balkar (högsta användningsvolymen).

2. Beteckning Format: Höjd H × Flänsbredd B × Bantjocklek t1 × Flänstjocklek t2. Exempel: HN400×200×8×13.

III. Dimensional and Shape Tolerances

1. Sektionsdimensionell avvikelse: Följer strikt nationella standardgränser för att säkerställa precision under skarvning och installation.

2. Rakhet (Camber/Svep): ≤2 mm per meter; total avvikelse som inte överstiger 0,2 % av den totala längden.

3. Vridning: Ingen betydande vridningsdeformation längs hela längden; uppfyller installationskraven för stålkonstruktioner.

4. Fast längd: Standardspecifikationer. 6m/9m/12m; anpassad skärning baserad på ritningar är också tillgänglig.

IV. Yt- och bearbetningsegenskaper

1. Leveransvillkor: Varmvalsad "svart" finish (med kvarnskala).

2. Ytbehandling: Lämplig för efterföljande rostborttagning, målning, brandsäker beläggning och varmförzinkning; anpassningsbar till både inomhus- och utomhusmiljöer.

3. Bearbetbarhet: Kan skäras, borras, svetsas och böjas; lämplig för tillverkning av olika strukturella anslutningar.

V. Driftmiljöparametrar

1. Standarddriftstemperatur: [Omfång] °C.

2. Lågtemperaturförhållanden: Måste klara slagtestning vid låg temperatur för användning i extremt kalla områden.

3. Korrosionsbeständighet: Basmaterialet saknar inneboende korrosionsbeständighet; ytskydd är obligatoriskt i korrosiva miljöer.

VI. Strukturella bärande egenskaper

1. Jämn flänstjocklek och parallella inre/yttre ytor; hög sektionsmodul med utmärkt motståndskraft mot böjning, sidoförskjutning och vridning.

2. Integralt varmvalsad (inga svetsfogar); låg restspänning; motståndskraftig mot deformation eller sprickbildning under långvarig belastning.

3. Överlägsen sidostyvhet jämfört med standard I-balkar; idealisk för långsträckta strukturer och byggnader som utsätts för höga vindbelastningar.

Specifikationstabell
