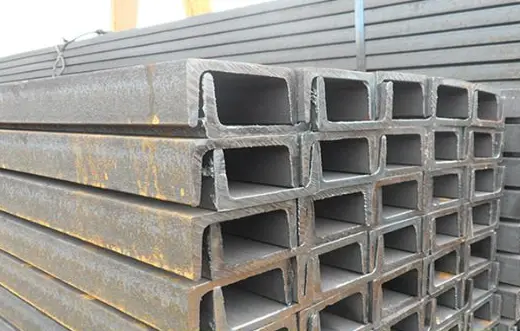

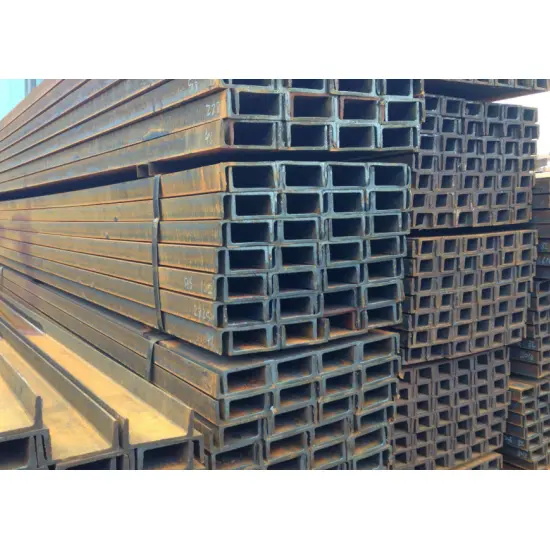

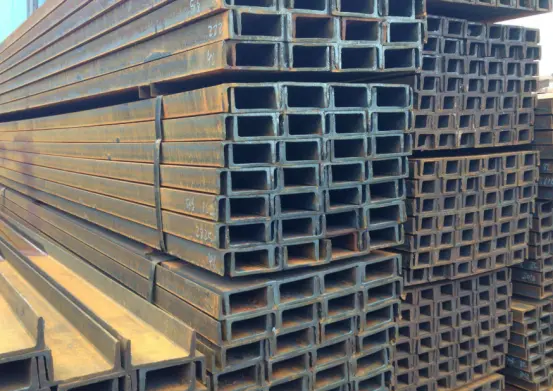

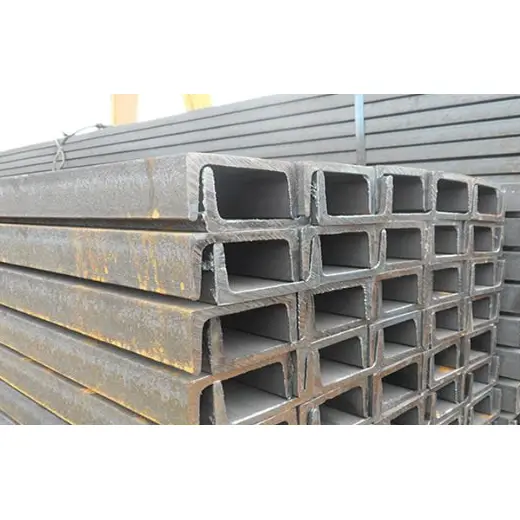

Varmvalsade kanalsektioner av konstruktionsstål

Varmvalsade konstruktionsstålkanalsektioner uppfyller den nationella standarden GB/T 706-2016 och tillverkas med en integrerad varmvalsningsprocess. De har en C-formad (enkelsidig öppning) tvärsnitt. Modellerna är klassificerade efter sektionshöjd, med ytterligare indelningar (a, b, c) som indikerar ökad tjocklek för samma höjd. Produkterna är lätta, lätta att bearbeta och kostnadseffektiva. Även om enskilda sektioner har begränsad lateral styvhet och vridmotstånd – vilket gör dem lämpliga främst för sekundära lastbärande komponenter – förbättrar kombinationen av två sektioner (rygg mot rygg) med anslutningsplattor avsevärt den totala mekaniska prestandan.

HAISHENG erbjuder ett komplett utbud av vanliga varmvalsade kanalsektionsmodeller, var och en åtföljd av en omfattande materialtestrapport. De är lämpliga för olika hjälpbärande applikationer, inklusive industrianläggningar, kommunala projekt, MEP/HVAC-system och tillfälliga strukturer. Vi tillhandahåller ett komplett utbud av korrosionsskyddsbehandlingar – inklusive rostborttagning, målning och varmförzinkning – för att möta bulkanskaffningsbehoven för utländska projekt.

I. Produktstandarder

Tillverkning, dimensionstoleranser och mekaniska egenskaper hos de varmvalsade konstruktionsstålsektionerna överensstämmer med den nationella standarden: GB/T 706-2016 "Varmvalsade konstruktionsstålsektioner."

Mekaniska standarder för basstålmaterial: GB/T 700 och GB/T 1591.

II. Viktiga produktegenskaper

2.1 Tvärsnitt och mekaniska egenskaper

1. Har en enkelsidig öppen kanaltvärsektion; Individuella delar uppvisar måttlig sidostyvhet och relativt svagt vridmotstånd, vilket gör dem olämpliga för användning som fristående huvudpelare i höghus eller primära bärande balkar för långa spännvidder.

2. Tillverkad via en integrerad varmvalsningsprocess utan svetsfogar, vilket resulterar i låg inre restspänning. Strukturen är stabil och pålitlig, motstår sprickbildning och deformation under långvarig belastning.

2.2 Upphandling och kostnadsfördelar

1. Ett stort lager av standardmarknadsmodeller och stabila upphandlingskanaler säkerställer låga enhetspriser och kontrollerbara totala projektkostnader.

2. Lättare egenvikt för samma bärförmåga reducerar effektivt stålkonstruktionens totala vikt samt transport- och lyftkostnader.

2.3 Tillverkning och konstruktionsfördelar på plats

1. Varmvalsade kanalsektioner av konstruktionsstål kan fritt skäras, borras, svetsas och böjas; det finns inga processbegränsningar för sekundärtillverkning på plats, vilket möjliggör flexibel fogmontering.

2. Kompakt storlek och låg egenvikt gör att hantering och hissning kan slutföras med manuellt arbete och småskalig utrustning, vilket avsevärt förkortar byggschemat på plats.

3. Kompatibel med både bultade och svetsade anslutningar; kan kombineras med olika stålplåtar och sektioner för att slutföra sammanfogningen.

2.4 Korrosionsskydd och miljöanpassningsförmåga

1. Levereras i varmvalsat "svart" tillstånd (med kvarnskala) och utan föranbringad korrosionsskyddsbeläggning.

2. Antikorrosionsbehandlingar – såsom slipning/borttagning av rost, applicering av rostskyddsprimer, varmförzinkning eller pulverlackering – kan appliceras efter behov; lämplig för användning i torra inomhusmiljöer eller utomhusmiljöer med mild korrosivitet.

2.5 Fördelar med kombinerad användning och begränsningar

1. Fördelar med kombinerad användning: Att sammanfoga två kanalsektioner rygg mot rygg med anslutningsplattor förbättrar avsevärt sidostyvheten och vridmotståndet, vilket uppfyller måttliga krav på bärighet.

2. Begränsningar: På grund av den öppna sektionsstrukturen kan de inte användas för huvudramar för höghus, tunga huvudbalkar med ultralång spännvidd eller kritiska lastbärande fogar som utsätts för högt vindtryck; de är endast lämpliga för kapslingssystem, stag och sekundära lastbärande komponenter.

III. Viktiga applikationsscenarier

3.1 Kärnanvändning av varmvalsade kanalsektioner av konstruktionsstål

1. Fabriksväggar och taklister: Parat med H-balkar för att säkra profilerade stålbeklädningspaneler och överföra vertikala belastningar från tak och väggar.

2. Stöd för olika utrustningar och rörledningar: Används för rörställ och hängare (inklusive VVS-system i byggnader), utrustningsbaser och kabelrännestöd i kemiska anläggningar och kraftverk. 3. Lätta inramningskomponenter: Reglar för skiljeväggar, dörr- och fönsterramar, ramverk för platshamstring och sekundära lastbärande element.

4. Industriell plattform och gångvägstillbehör: Underhåll av gångvägsbalkar, plattformsstegstöd och skyddsräcksstolpar/räckesbaser.

5. Armering och ingjutna komponenter: Inbäddade stålplåtar, balk- och pelarförstyvningar samt hjälpstål för fundamentstöd.

6. Tillfälliga byggnadsanläggningar: Prefabricerade byggnadsramar, ställningsbaser och tillfälliga säkerhetsstöd för schaktning.

3.2 Branschövergripande tillämpningar

1. Industribyggnader: Inkapsling och stödsystem för lätta industrianläggningar, lager, verkstäder och råvarulager.

2. Kommunal infrastruktur: Säkerhetsbarriärer vid vägkanten, ramar för skyltar utomhus, små gångvägar och kommunala ledningsstöd.

3. M&E och HVAC-teknik: Kanalsystem och specialutrustningsstöd/hängare för kemiska anläggningar, kraftverk och kontorsbyggnader.

4. Enkla civila strukturer: Carportar, kapell, prefabricerade stugor och enkla lantliga förvaringsskjul.

5. Logistik och lagerhållning: Lätta lagringsställningar och lastsorteringsplattformar.

6. Övriga tillbehör: Baser för anläggningsmaskiner, chassier för jordbruksmaskiner och små extra stålkonstruktioner för marina fartyg.

V. Kärnfördelar med HAISHENG Factory Supply

Direkt leverans från källtillverkaren: In-house lagerhållning för varmvalsade konstruktionsstålkanalsektioner eliminerar mellanhänderuppmärkningar, vilket erbjuder betydande kostnadsfördelar för storskalig utomlands projektupphandling.

Stabilt lager över alla specifikationer: Riklig året runt-inventering av vanliga kanalstålstorlekar (nr 5 till 25a); stödjer batchleveranser och snabb respons på brådskande projektorder.

Omfattande kvalitetsinspektion och spårbarhet: Varje sats av varmvalsade kanalsektioner av konstruktionsstål levereras med original certifikat från fabriken och testrapporter för mekaniska egenskaper; stöder återinspektion från tredje part för att möta utländska projektacceptansstandarder.

One-stop bearbetningstjänster: Stöder skärning, stansning, bockning, svetsad prefabricering och anpassad varmförzinkning med fast längd; erbjuder även paketerad export av H-balkar, I-balkar, inbäddade plattor och höghållfasta bultar. Standardiserade exportförpackningar: fuktsäkra och rostbeständiga träpallar eller filmomslag; inkluderar intyg om överensstämmelse och materialcertifieringar på både kinesiska och engelska för att säkerställa smidig tullklarering och godtagande på plats.

IV. Viktiga produktprestandaparametrar

4.1 Basmaterial mekaniska egenskaper

Kompletterande mekaniska indikatorer:

V-notch slagenergi vid normal temperatur: Q235B ≥27J; Q355B ≥34J

Elasticitetsmodul E ≈ 2,06×10⁵ MPa

4.2 Markeringsregel och standardstorlekar

Märkningsspecifikation Symbol: [ Format: Höjd × Flänsbredd × Bantjocklek, t.ex. [10# = 100×48×5,3 mm Modeller med identisk höjd är indelade i a/b/c-grader, med bredare flänsar och tjockare liv för högre bärighet.

4.3 Sektionens mekaniska egenskaper (typiska storlekar)

[10# Tröghetsmoment Ix ≈ 198 cm⁴ Sektionsmodul Bx ≈ 39,7 cm³ Girationsradie ix ≈ 3,95 cm

[20a# Tröghetsmoment Ix ≈ 1780 cm⁴ Sektionsmodul Bx ≈ 178 cm³ Girationsradie ix ≈ 7,86 cm Karakteristik: Bra böjmotstånd längs stark X-axel, svag lateral styvhet & torsionsmotstånd på svag Y-axelböjning & ej lämplig för individuell böjning av Y-axeln.

4.4 Mått- och formtolerans

Standard fasta längder: 6m, 9m, 12m, anpassad skärning tillgänglig

Höjd h tolerans: ±1,5~3,0mm (varierar beroende på modellstorlek)

Flänsbredd b tolerans: ±1,5~2,0mm

Rakhet: ≤2 mm per meter, total rakhet ≤0,2 % av total längd

Torsion: ≤1,5 ​​mm per meter

4.5 Bearbetning och ytprestanda

Leveransvillkor: Varmvalsad svart yta med oxidskala

Bearbetbarhet: Enkel skärning, borrning, svetsning och bockning för tillverkning på plats

Anti-korrosionsalternativ: Avrostning + grundmålning, varmförzinkning, plastsprutning

4.6 Servicetemperatur och belastningsgränser

Tillämpligt temperaturområde: -20℃ ~ 80℃

Belastningskarakteristik: Öppen tvärsektion med låg sidostyvhet och dålig vridmotstånd; lämplig för enkelt stödda enaxliga bockningselement, förbjudet för höga huvudramar, långsträckta huvudbalkar och viktiga vindlastbärande komponenter

Anslutningsmetod: Bultad eller svetsad; dubbelkanalig rygg-mot-rygg-enhet förbättrar avsevärt den totala styvheten

V. Vanliga frågor:

F: Kan kanalstål användas ensamt som en bärande vertikal pelare för höghusramar?

A: Rekommenderas inte. Varmvalsade konstruktionsstålkanalsektioner har ett öppet tvärsnitt på ena sidan, vilket resulterar i dålig sidostyvhet och vridmotstånd; Att använda dem enbart gör dem benägna att bli instabila och deformeras. HW bredfläns H-balkar är det föredragna valet för primärpelare i höghus.

F: Vilken är den bästa antikorrosionsbehandlingen för kanalstål i kustprojekt utomhus?

S: Varmförzinkning av hela enheten rekommenderas för långtidsexponering utomhus eller kustnära miljöer med saltspray; för kortvarig användning inomhus i fuktiga förhållanden räcker det med rostborttagning följt av två lager rostskyddsprimer.

F: Hur väljer jag mellan kanalstål av typ 'a', 'b' och 'c' med samma höjd?

A: Typ 'a' har den tunnaste banan och flänsarna, och erbjuder den lägsta belastningskapaciteten, medan typ 'c' har den största tjockleken. För applikationer med tung belastning eller långa spann är de tjockare "b" eller "c" subtyperna att föredra.

F: Vilka lösningar finns om styvheten hos en enkanalig stålbalk är otillräcklig?

S: Tvåkanaliga stålbalkar kan sammanfogas rygg mot rygg med anslutningsplattor insatta mellan dem för att bilda en sammansatt lådformad sektion; detta förbättrar avsevärt sidostyvhet och vridmotstånd.

F: Kan kanalstål kapas till specifika längder efter behov?

A: Ja. Standardlängder (6m, 9m eller 12m) kan kapas till valfri längd baserat på dina ritningar, och de avskurna ändarna kan slipas jämna om det behövs.

Teoretisk vikt av kanalstål

Enhet: kg/m, mm
