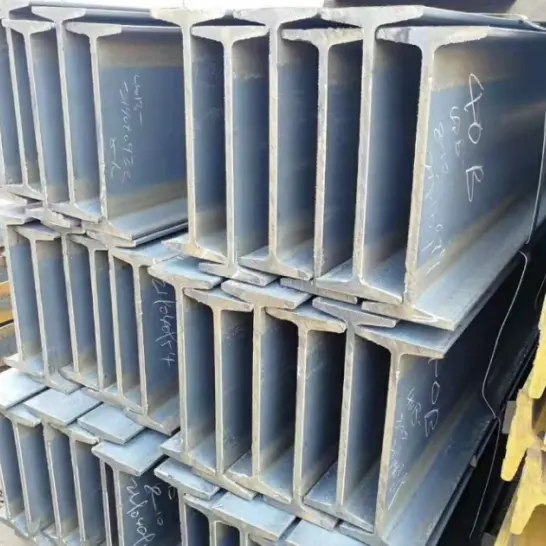

Varmvalsad strukturell I-balkstål

HAISHENG, en pålitlig tillverkare av konstruktionsstål i Kina och en enda leverantör, lagerför varmvalsat konstruktionsstål I-balk tillverkat per GB/T 706 med kvaliteterna Q235B och Q355B. Den har avsmalnande innerflänsar och ojämn tjocklek, vilket ger ekonomisk kostnad och enkel bearbetning. Används ofta för lätta sekundära balkar, plattformar, stöd och tillfälliga lätta stålkonstruktioner, det är en konventionell varmvalsad sektion för små och medelstora byggnader.

Viktiga produktegenskaper

I. Sektions- och mekaniska egenskaper

1. De inre flänsytorna är sluttande, med flänstjockleken avsmalnande inifrån och ut; detta resulterar i ojämn spänningsfördelning över sektionen och relativt svag sidostyvhet.

2. Varmvalsad strukturell I-balkstål som en enda, integrerad enhet utan svetsfogar, vilket resulterar i låg restspänning och god strukturell stabilitet.

3. Ger anständigt böjmotstånd men genomsnittligt vrid- och sidoförskjutningsmotstånd; olämplig för applikationer med långa spann, hög vindbelastning eller tung belastning.

II. Ekonomiska och upphandlingsegenskaper

1. En klassisk produktkategori med ett omfattande utbud av specifikationer; brett tillgängligt i lager, lätt att skaffa och konkurrenskraftigt prissatt.

2. För samma bärförmåga är materialförbrukningen högre än för varmvalsade H-balkar, vilket gör det mer ekonomiskt för lätta konstruktioner.

III. Konstruktion och användningsegenskaper

1. Regelbunden form underlättar sekundär bearbetning (skärning, svetsning, borrning) och rymmer olika anslutningsmetoder på plats.

2. Måttlig egenvikt gör lyft och installation enkel; idealisk för enkla byggnader och tillfälliga strukturer.

3. Har en varmvalsad "svart" kvarnskalsfinish; kan genomgå rostborttagning och anti-korrosionsbeläggning efter behov för att passa inomhus och standard utomhusmiljöer.

IV. Jämförelse med varmvalsade H-balkar

1. Sidostyvheten är betydligt lägre än för H-balkar; olämplig för användning som pelare i höghus eller som huvudbalkar för långa spännvidder.

2. Sektionseffektiviteten är relativt låg och kräver mer material under tung belastning.

3. Utmärkt kostnad-prestanda-förhållande; används fortfarande ofta i lätta och enkla stålkonstruktioner.

Användningar och tillämpningsområde

I. Primära användningsområden

1. Sekundära golv-/takbalkar och enkelt stödda balkar: Varmvalsade strukturella I-balkar används för att stödja lätta golv- och taklaster, vanligtvis i lastbärande system med små till medelstora spann.

2. Plattforms- och gångbalkar: Primära och sekundära bärande komponenter för industrianläggningar, utrustningsplattformar, underhållsgångar och bockar.

3. Konsoler och stöd: Tillverkning av rörstöd, utrustningsfästen, väggstöd och tillfälliga stödramar.

4. Gång- och vägginramning: Taklister för lätta industribyggnader, hamstring av byggarbetsplatser och enkla höljesramar.

5. Småskaliga ramar, balkar och pelare: Balkar och pelare för lätta stålramar i låga, enkla strukturer som verkstäder, lager och carportar.

6. Entreprenadmaskinkomponenter: Baser för lyftutrustning, fordonschassier, tillfälliga grävstöd etc.

II. Tillämpningsomfång

1. Industribyggnader: Lätta industrianläggningar, lager, verkstäder och små lagersilos; används främst för sekundära bärande komponenter.

2. Tillfälliga/enkla civila strukturer: Tillfälliga anläggningar för byggarbetsplatser, carportar, kapell, enkla förvaringsskjul och modulära/mobila byggnader.

3. Kommunal infrastruktur: Kommunal hamstring, skyddsräcksstöd, gångvägsstöd och små bockar.

4. Elektromekaniskt stöd: Rörställsstöd för kraftverk och kemiska anläggningar, utrustningsbaser och HVAC-rörhängare/stöd.

5. Tillfälliga tekniska anläggningar: Utgrävningsstöd, ställningsbaser och tillfälliga bärande ramar för konstruktion.

6. Övriga områden: Chassi för jordbruksmaskiner, ramar för mindre transportutrustning och enkla lagerhyllor.

Nyckelprestandaparametrar

Standarder: GB/T 706-2016, GB/T 700, GB/T 1591

I. Vanliga material och mekaniska egenskaper

II. Avsnittsbeteckning och specifikationsdetaljer

1. Beteckningsformat: Modell + Höjd (t.ex. 10#, 12#, 14#, 16#, 20a#, 20b#). Undertyper (a, b, c) finns för samma höjd; ban- och flänstjockleken ökar successivt, vilket resulterar i högre bärförmåga.

2. Sektionsegenskaper: Den inre flänsytan har en lutning på 1:6; flänsen är tjockare vid roten och tunnare vid kanten, vilket resulterar i ojämn spänningsfördelning över sektionen.

III. Vanliga specifikationer (modell + sektionsmått)

Format: Höjd × Flänsbredd × Bantjocklek

·10#: 100×68×4,5

·12#: 120×74×5,0

·14#: 140×80×5,5

·16#: 160×88×6,0

·18#: 180×94×6,5

·20a#: 200×100×7,0; 20b#: 200×102×9,0

·25a#: 250×116×8,0; 25b#: 250×118×10,0

·30a#: 300×126×9,0; 30b#: 300×128×11,0

IV. Dimensions- och formtoleranser

1. Standard fasta längder: 6m, 9m, 12m; anpassad skärning tillgänglig.

2. Rakhet (Camber): ≤2 mm per meter; total camber ≤0,2% av total längd.

3. Vridning och ändkants vinkelräthet överensstämmer med nationella standarder, vilket säkerställer precision under installation och fogning.

V. Yt- och bearbetningsegenskaper

1. Leveransvillkor: Varmvalsad med kvarnskala (svart finish).

2. Bearbetbarhet: Lämplig för skärning, borrning, svetsning och bockning; bekvämt för sekundär bearbetning.

3. Korrosionsskydd: Oskyddad i sitt råa tillstånd; kan genomgå rostborttagning, målning eller varmförzinkning.

VI. Miljö- och strukturella parametrar

1. Driftstemperatur: -20°C till 80°C.

2. Strukturella egenskaper: Måttligt böjmotstånd; relativt lågt vridmotstånd och sidostyvhet; olämplig för långa spännvidder, områden med hög vindbelastning eller primära lastbärande roller i höghus.

3. Belastningslämplighet: Används främst för enkelt stödda balkar och lätta lastkomponenter; undvika långvarig excentrisk belastning.
