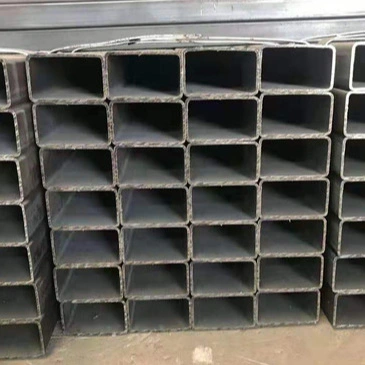

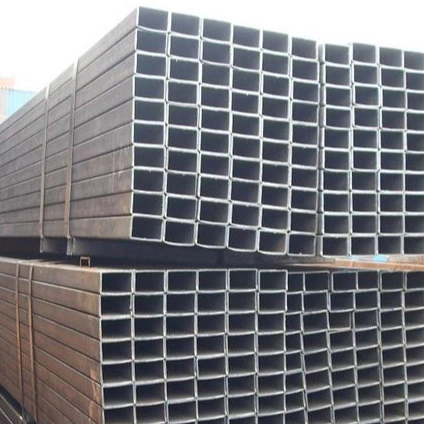

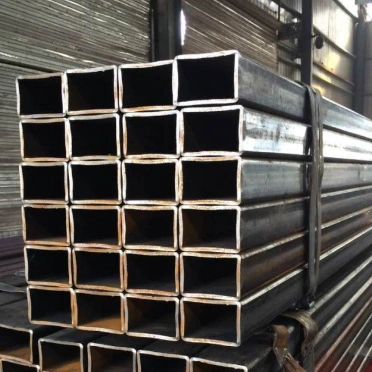

Rektangulära ihåliga strukturella stålrör

Rektangulära ihåliga konstruktionsstålrör används i stor utsträckning i applikationer som stålbalkar och pelare, ramverk för gardinväggar, ramar för höljen, utrustningsställ, skyddsräcken och entreprenadmaskiner. De fungerar effektivt som primära lastbärande komponenter samtidigt som de är lämpliga för olika arkitektoniska former och kapslingskonstruktioner.

Produktegenskaper

I. Strukturella och mekaniska egenskaper

1. Det ihåliga rektangulära tvärsnittet ger hög styvhet mot böjning och sidoförskjutning i båda riktningarna. Den erbjuder överlägsen motstånd mot vridning och sidodeformation jämfört med cirkulära rör eller standardkonstruktionsstål, vilket säkerställer robust övergripande strukturell stabilitet.

2. Den enhetliga tvärsnittsformen och plana ytorna säkerställer en jämn lastfördelning. Enskilda rör kan motstå betydande vertikala och horisontella belastningar, ofta direkt som primära lastbärande delar.

3. Finns i svetsade och sömlösa typer: Svetsade rektangulära rör erbjuder hög kostnadseffektivitet för standarddriftsförhållanden; sömlösa rektangulära rör, som saknar svetssömmar, ger överlägsen styrka, tryckbeständighet och utmattningsprestanda, vilket gör dem idealiska för scenarier med tung belastning och cyklisk belastning.

II. Utseende och installationsegenskaper

1. Plana yttre ytor underlättar skarvning, överlappning och plan montering. De passar tätt mot färgbelagda stålplåtar, paneler och höljeskomponenter, vilket säkerställer ren finish och kantförsegling under konstruktionen.

2. Skarpa kanter och en enhetlig profil kombinerar bärande funktionalitet med estetisk dragningskraft, vilket gör dem lämpliga för arkitektoniska fasader, landskapsbyggnader och andra designorienterade projekt.

3. För en given bärförmåga är de lättare än solida stålsektioner, vilket effektivt minskar den totala strukturella belastningen och sparar materialkostnader.

III. Bearbetnings- och anslutningsegenskaper

1. De kan skäras, fasas, böjas, borras och svetsas. Sekundär bearbetning är enkel, vilket underlättar bekväm konstruktion på plats.

2. Mångsidiga anslutningsmetoder – inklusive svetsning, bultning och nitning – har enkla fogdesigner och hög installationseffektivitet.

3. Omfattande utbud av specifikationer, som täcker allt från små dekorativa rör till bärande rör med stor sektion, vilket möjliggör flexibelt val.

IV. Korrosionsbeständighet och prestandaegenskaper

1. Levereras i "svart" (obestruket) tillstånd; kompatibla med olika anti-korrosionsbehandlingar såsom varmförzinkning, kallförzinkning, målning och pulverlackering, vilket gör dem lämpliga för både inomhus- och utomhusmiljöer (torr eller våt).

2. Bra kall och varm bearbetbarhet; stabila mekaniska egenskaper inom standarddriftstemperaturintervall.

V. Produktbegränsningar

1. Spänningskoncentration uppstår vid hörnen; dessa områden är utsatta för utmattningsskador vid svåra stötar eller upprepad cyklisk belastning.

2. Dålig lämplighet för vätsketransport; används sällan för rörsystem, eftersom de främst är konstruerade för bärande konstruktioner och ramverk.

3. Höga produktionskostnader för stora specifikationer, tjockväggiga sömlösa rektangulära rör resulterar i priser som är betydligt högre än för svetsade versioner.

Användningar och tillämpningsområde

I. Primära användningsområden

1. Strukturella nyckelkomponenter

Används för fabriksramar, portalramar, lådsektionsbalkar och pelare, vertikala pelare, takstolar och golvstöd; ett kärnbärande material i stålkonstruktion.

2. Bygga kuvert och gardinväggar

Yttre väggramar (bågar/reglar), takfönsterkarmar, dörr- och fönsterramar, taklister och kantlist; integreras sömlöst med profilerade stålplåtar och andra panelmaterial.

3. Inhägnader och skyddsanordningar

Fabriksstängsel, vägräcke, trappräcken, balkongräcken, hamstringsramar och skyddsnätstolpar.

4. Utrustning och maskinramar

Maskinunderlag, utrustningsställ, arbetsbänksramar, lagerställ, containerramar och fordonschassier.

5. Ingenjörs- och tillfälliga anläggningar

Scenfackverk, ramverk för växthus, tillfällig hamstring av byggarbetsplatser, stöttning/stödkonstruktioner och modulbyggda ramverk.

6. Dekorativa och arkitektoniska strukturer

Landskapsstrukturer, arkitektoniska särdrag utomhus, inredningsdekoration och ramar för vitrinskåp/monter; kombinerar lastbärande förmåga med estetiskt tilltalande.

II. Användningsomfång för rektangulära ihåliga stålrör

1. Stålkonstruktionsteknik: Balkar, pelare och stödsystem för industrianläggningar, lager, arenor och prefabricerade byggnader.

2. Arkitektonisk dekoration: Bygga gardinväggar, dörrar och fönster, interiör/exteriör arkitektoniska detaljer och utställningsmontrar.

3. Kommuner och transporter: Vägskydd, kommunala byggnadsskyltar, landskapspergolor och ramverk för busskurer.

4. Maskintillverkning: Ramar för allmän utrustning, entreprenadmaskiner, jordbruksmaskiner och logistikutrustning.

5. Lager och logistik: Kraftiga hyllor, lagringsplattformar och hjälpkonstruktioner för containers.

6. Jordbruk, skogsbruk och trädgårdsodling: Växthus, ramverk för boskapshus och jordbruksstängsel.

Urvalsguide

· Svetsade rektangulära rör: Vanlig produkttyp som erbjuder hög kostnadsprestanda; används i stor utsträckning för standardapplikationer som allmän lastbärande, byggnadskuvert, dekoration och skyddsräcken.

· Sömlösa rektangulära rör: Överlägsen styrka, utmattningsbeständighet och tryckbärande kapacitet; används främst för tunga applikationer, cyklisk lastning, högspecifika maskinramar och tunga tekniska komponenter.

Nyckelprestandaparametrar

Implementeringsstandarder: GB/T 6728-2017 "Kallformade ihåliga konstruktionssektioner"; GB/T 3094-2012 "Kalldragna sömlösa fyrkantiga och rektangulära stålrör"

I. Vanliga material och mekaniska egenskaper

Ytterligare allmänna parametrar:

· Elasticitetsmodul: 2,06 × 10⁵MPa

· Densitet: 7,85 g/cm³

· Standarddriftstemperatur: -20°C till 200°C

II. Specifikation och dimensionssystem

1. Beteckningsmetod

Yttre mått: Längd × Bredd × Väggtjocklek (Enhet: mm); Exempel: 100×50×3,0

2. Vanliga storlekskategorier

· Liten (dekoration / hölje / skyddsräcke): 20×10, 30×20, 40×20, 50×30; Väggtjocklek: 1,2–2,5 mm

· Medium (köl / purlin / standardbalkar och kolumner): 60×40, 80×40, 80×60, 100×50; Väggtjocklek: 2,0–5,0 mm

· Stora (primära kolumner & balkar / kraftiga takstolar): 120×80, 150×100, 200×100, 250×150; Väggtjocklek: 4,0–12,0 mm

3. Längder och toleranser

· Standardlängder: 6 m, 9 m, 12 m; anpassade längder tillgängliga

· Yttre dimensionstolerans: ±0,8 %

· Väggtjocklekstolerans: Standardsvetsat rör ±10%; Sömlöst rör ±7,5 %

4. Teoretisk viktberäkningsformel

W (kg/m) = 0,00785 × [(B + H) × 2 − 4t] × t (B = Långsida, H = Kortsida, t = Väggtjocklek)

III. Strukturella mekaniska egenskaper

1. Rektangulära ihåliga konstruktionsstålrör rektangulära sektioner erbjuder hög dubbelriktad böjstyvhet (längs både starka och svaga axlar) och överlägsen sidostabilitet och vridmotstånd jämfört med enskilda profiler som cirkulära rör eller H-balkar, vilket resulterar i robust övergripande strukturell stabilitet.

2. Bearbetningsegenskaper

· Böjtest: Kan kallböjas 90° vid rumstemperatur utan sprickbildning eller delaminering vid böjningen.

· Plattningstest: Tål kompression till specificerade dimensioner utan att väggen spricker.

1. Spänningsegenskaper: Lätt stresskoncentration uppstår i hörnen; inte lämplig för tillämpningar som involverar högfrekventa alternerande stötbelastningar.

IV. Produktklassificering och prestandaskillnader

V. Ytbehandling och korrosionsskydd

1. Standardskick: Svart finish (varmvalsad oxidyta).

2. Vanliga korrosionsskyddsmetoder: varmförzinkning, kallförzinkning, elektrostatisk pulverlackering, korrosionsskyddsmålning och fluorkolbeläggning.

3. Varmförzinkning Referens: Genomsnittlig zinkbeläggningstjocklek ≥85 μm; utomhus hållbarhet överstiger 15 år.

VI. Anslutningsmetoder

· Primärt: Fassvetsning, helgenomsvetsning (stöd för konstruktion).

· Sekundärt: Höghållfasta skruvförband, självgängande skruvar, nitning.

· Kompatibel med olika stålkonstruktioner, inklusive färgplåt, H-balkar och vinkelstål.

VII. Lämpliga och förbjudna applikationer

Lämplig

Balkar och pelare för industrianläggningar, ramverk för gardinväggar, ramar för inhägnader, skyddsräcken och stängsel, lagerhyllor, utrustningsramar, landskapskonstruktioner och prefabricerade stålkonstruktioner.

Inte lämplig

Högtrycksvätsketransport, högtemperatur-/högtrycksrörledningar och huvudstrukturer av tung utrustning utsatt för kraftiga stötar eller högfrekvent utmattning.
