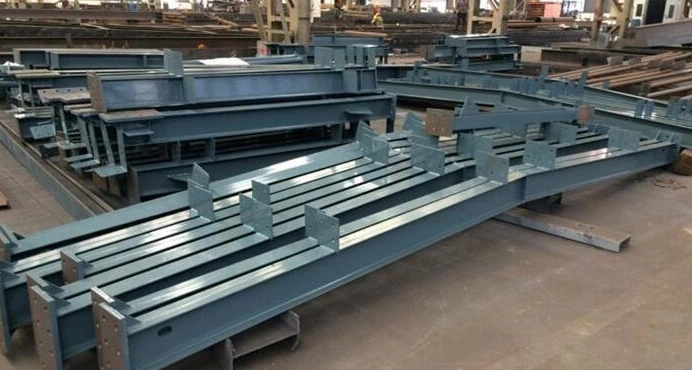

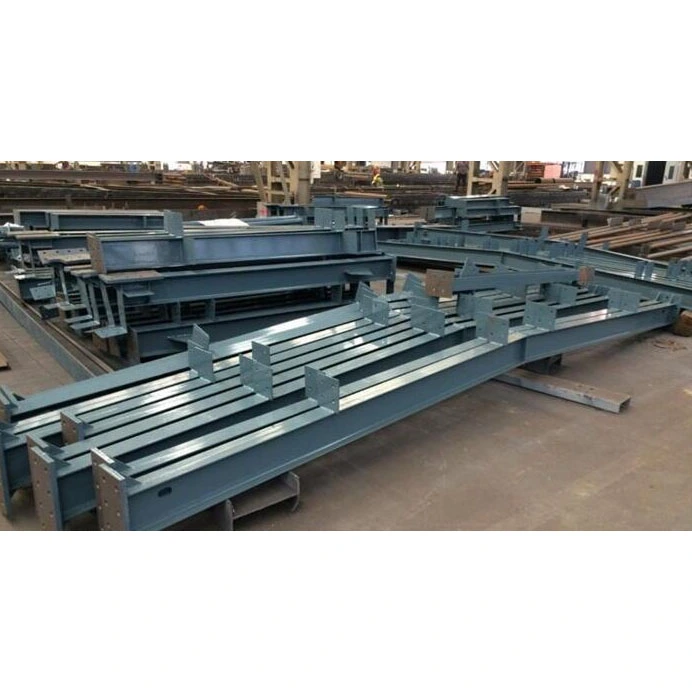

Heavy Duty H-sektion stålbalk

Heavy Duty H-sektions stålbalk är de mest använda horisontella bärande komponenterna i stålkonstruktioner. Till skillnad från I-balkar, lådbalkar eller cirkulära ihåliga sektioner – som har inneboende strukturella begränsningar – optimerar H-balkar lastfördelningen genom en distinkt fläns- och vävtvärsnittsdesign.

HAISHENG använder en dubbelproduktionsmodell som kombinerar varmvalsad massproduktion med svetsad plåttillverkning, catering till allt från standardartiklar till specialanpassade kraftiga och variabelt sektionsbalkar. Våra produkter kommer helt prefabricerade – inklusive ändplåtssvetsning, förstyvningsmontering, Sa2.5-klassad kulblästring och flerskiktsbeläggning – vilket eliminerar behovet av efterbehandling på plats. De är redo för omedelbar hissning och anslutning, och löser effektivt tre stora upphandlingsutmaningar för utländska projekt: brist på svetsare på plats, snäva byggscheman och svårigheter med framtida strukturella ändringar. De är det optimala valet för golvbalkar och takbalkar med stela ramar.

Produktklassificering och tvärsnittsöversikt

1. Klassificering och tillämpningsområde

- Varmvalsade H-balkar: Standardprofiler bildade via en enda varmvalsningsprocess på stålverket, med fasta dimensioner och snäva toleranser. Fördelarna inkluderar snabb leverans, lägre enhetskostnader och frånvaron av kvarvarande svetsspänning. De tillåter dock endast längdbaserad skärning (tvärsnittsmåtten kan inte ändras) och är bäst lämpade för standard industrianläggningars sekundära balkar med spännvidder ≤18m och konventionella belastningar.

- Svetsade H-balkar: Tillverkade genom att montera separata väv- och flänsplattor med automatisk svetsning under vatten; alla parametrar – som sektionshöjd, flänsbredd och plåttjocklek – är helt anpassningsbara. De kan producera balkar med variabel sektion (avsmalnande balkar) och är det vanliga valet för icke-standardiserade projekt som involverar spännvidder >18 m, tunga kranbelastningar och komplexa takkonstruktioner för portalramar.

2. Standardiserad industritvärsnittsmärkning

- Märkningsformel: H×B×tw×tf (allmänt uppfattad i branschen utan tvetydighet; kompatibel med globala ritningsgranskningsstandarder)

- Parameterdefinitioner: H = Total strålhöjd; B = Yttre flänsbredd; tw = Banans tjocklek; tf = Flänstjocklek

- Exempel: H600×200×10×16 indikerar en balkhöjd på 600 mm, flänsbredd på 200 mm, bantjocklek på 10 mm och flänstjocklek på 16 mm.

3. Materialgradering och Lågtemperatur Lämplighet

- Standardmiljöförhållanden: Q235B, Q355B (täcker 90 % av globala inomhus- och tempererade utomhusprojekt)

- Lågtemperatur/alpina förhållanden: Q355NL obligatorisk (certifierad för slagseghet vid -20°C för att förhindra spröd fraktur; krävs för projekt i norra Europa, Ryssland och Inre Mongoliet)

Fabriksleveranschecklista

1. Beam Body Klassificering

- Raka balkar med konstant tvärsnitt: Kraftiga H-sektions stålbalkar med enhetliga dimensioner genomgående; används för primära och sekundära balkar i flervåningsramar och utrustningsplattformar.

- Variabel tvärsektion avsmalnande balkar: Större höjd i mitten av spännvidden och avsmalnande ändar; speciellt designad för fabrikstak med stela portaler för att minska stödböjmomenten och spara stål.

- Extra långa skarvade balkar: Prefabricerade i segment för längder över 12 m; inkluderar förberedda stumsvetsfasar för skarvning på plats med svetsar av grad I.

2. Standardkomponenter för slutstöd

- Bultade ändplattor: Tjocklek 16–40 mm; vald baserat på stödreaktionskrafter; förborrade för höghållfasta bultar; det föredragna valet för 90 % av styva balk-till-pelare-anslutningar (inget varmt arbete krävs på plats).

- Svetsade fasade ändar: V-formade fasar på båda sidor av flänsar och liv; används för höghus mega-ramar som kräver full penetrationssvetsning på plats.

- Stöd tvärgående förstyvningar: Standardfunktion i toppskjuvningszoner vid balkstöd; förhindrar lokal buckling/kollaps under lagerbelastning; obligatoriskt enligt nationella strukturella standarder.

3. Hjälpstrukturer i mitten av spann

- Tvärförstyvningar i mitten av spännvidden: Placerade vid punkter med koncentrerad utrustningsbelastning och vertikala kranbelastningar för att undertrycka buktning av banskjuvning.

Anslutningsplattor för sekundärbalkar: Prefabricerade och svetsade till huvudbalkbanan för stiftanslutningar med sekundära balkar, vilket eliminerar behovet av borrning eller skärning på plats.

Användningsöppningsförstärkningsplattor: Ringformig förstärkning för banöppningar (VVS, el, brandskydd) för att förhindra strukturell kapacitetsminskning orsakad av utskärningarna.

4. Lyft och tillfälliga hjälpkomponenter

Prefabricerade lyftöglor: Förinstallerade på fabriken för långsträckta balkar som väger över 3 ton; utformad för att uppfylla lyftkonstruktionsberäkningar; på plats ad-hoc svetsning av lyftöglor är förbjuden.

Tillfälliga positioneringsklotsar: Används för inriktning under montering på plats av flersegmentsbalkar; slipas av efter färdigställandet för att säkerställa ytjämnhet.

5. Anti-korrosion och brandbeständiga ytbehandlingar

Allmän användning inomhus: Sa2.5 kulblästring + epoxizinkrik grundfärg + järnglimmermellanskikt + polyuretantäckfärg; torr filmtjocklek: 80–120 μm.

Brandklassade zoner: Ytterligare applicering av tunnfilm eller tjockfilm svällande brandbeständiga beläggningar för att möta 1-timmars, 2-timmars eller 3-timmars brandsäkerhetsinspektionskrav.

Kustnära/kemiska korrosiva zoner: Varmförzinkning ersätter färgsystemet; zinkbeläggningstjocklek ≥85 μm; saltspray korrosionsbeständighet >18 år.

6. Installationsförbrukningsmaterial och fabriksdokumentation ingår i leveransen

Förbrukningsmaterial: Grad 8.8 och 10.9 höghållfasta bultar, plana brickor och fasade brickor; dimensionerad för att matcha ändplattans hål, vilket eliminerar behovet av sekundär inköp.

Inspektionsdokumentation: Originalmaterialkvalitetscertifikat, 100 % ultraljudstestningsrapporter (UT) för svetsar av grad 1, 3D-dimensionella verifieringsposter och komponentens unika ID-loggar; all dokumentation lämpar sig för utomlands tullklarering och ägarinterna revisioner.

Fördelar med Heavy Duty H-sektion stålbalkar

1. Riklig böjredundans; förhindrar framtida takhäng och vattenläckage.

Flänsar är koncentrerade vid de övre och nedre kanterna där böjspänningen är högst; sektionsmodulen kring den starka axeln överstiger vida den för en I-balk med samma vikt. Belastningsverifiering bekräftar att den långvariga vertikala avböjningen av standardtakbalkar med en spännvidd på 15 m förblir under L/400-gränsen, vilket förhindrar vanliga problem efter konstruktionen, såsom deformation av takkanter, rivning av vattentätande membran och takläckage.

2. Lättviktsstruktur minskar grund- och anläggningskostnaderna

Jämfört med lådbalkar med ekvivalent bärförmåga reduceras egenvikten med 22 %–30 %, vilket sänker den vertikala lasten som överförs till stålpelare och fundament. Det finns inget behov av att förstora isolerade fotdimensioner, vilket direkt minskar kostnaderna för armeringsstål, betong och schaktning av markarbeten; detta gör systemet mycket lämpligt för förstärkning och renovering av åldrande industrianläggningar.

3. Torrt byggande på plats passar regioner med brist på arbetskraft

95 % av tillverkningen för bultade H-balkar är färdigställd på fabriken; Arbetet på plats är begränsat till hissning och bultning, vilket möjliggör installation av 8–12 balkpelarfack per dag. Eftersom certifierade högtryckssvetsare inte krävs tar systemet effektivt upp problemen med svetsarbrist och höga arbetskostnader som ofta förekommer på utomeuropeiska anläggningar i Sydostasien och Afrika.

4. Utmattnings-, vind- och seismiskt motstånd lämpar sig för långvarig cyklisk belastning

Kvarstående svetspåkänningar elimineras helt genom hydraulisk uträtning, vilket gör att strukturen kan motstå den fram- och återgående rörelsen från travers och cykliska sidobelastningar från starka vindar. Ingen ytterligare lateral förstärkning krävs i Seismic Intensity 8-zoner, och den strukturella utmattningslivslängden uppfyller kravet på 50-årig designlivslängd.

5. Hög kompatibilitet för framtida modifieringar minskar renoverings- och utbyggnadskostnaderna

Den öppna webbdesignen undviker inneslutna hålrum, vilket möjliggör installation av utrustningsstöd, nya rörledningar eller strukturella öppningar utan att kompromissa med den interna korrosionsskyddsbeläggningen. Detta ger betydande fördelar jämfört med lådbalkar (som saknar intern åtkomst) och cirkulära ihåliga sektioner (där skäröppningar äventyrar korrosionsskyddet), vilket resulterar i en kostnadsminskning på över 60 % för framtida modifieringar och utbyggnader.

6. Dubbla produktionsvägar säkerställer flexibla och kontrollerbara leveransscheman

Standard varmvalsade balkar är tillgängliga för leverans inom 3 dagar, medan specialsvetsade balkar med variabel sektion levereras inom 12–18 arbetsdagar. Produktionsmetoder kan ändras flexibelt baserat på brådskande projekt, vilket hjälper till att undvika påföljder i samband med förseningar i tidtabellen.

Horisontell differentieringsanalys över produktkategorier

1. Strukturell lastbärande differentiering

- kontra I-balkar: I-balkar har lutande inre flänsytor, vilket resulterar i slöseri med material vid kanterna och hög känslighet för lateral instabilitet längs den svaga axeln; Däremot har H-balkar parallella inre och yttre flänsytor, vilket förbättrar materialutnyttjandet med 17 % och gör att räfflor kan läggas direkt på flänsarna.

- kontra boxbalkar: Boxbalkar erbjuder balanserad dubbelriktad styvhet men lider av överdriven egenvikt och otillgängliga inre håligheter för rostborttagning; H-balkar har distinkta starka och svaga axlar, vilket möjliggör riktad förstärkning av styvheten på ena sidan och minskar kostnaderna med 35 %.

- kontra cirkulära ihåliga sektionsbalkar (CHS): CHS-balkar ger enhetlig styvhet i alla riktningar men kan inte stödja plana golvdäck på sina övre ytor; medan de erbjuder lågt vindmotstånd, är de olämpliga som primära golvbalkar och är vanligtvis begränsade till användning i fribärande landskapsstrukturer.

2. Differentiering i fogkonstruktion

- Balk-till-pelare anslutningar: Tre exponerade ytor möjliggör universell användning av tre anslutningstyper - bultade ändplattor, spårsvetsade fogar och fästen (krans) överlappsförband - vilket ger den högsta nivån av standardisering i industriritningar.

- Sekundära balkanslutningar: Huvudbalkens platta liv möjliggör vertikal svetsning av anslutningsplattor med kontrollerbar vinkelräthet; däremot leder anslutning till krökta ytor (som runda eller fyrkantiga rör) ofta till excentrisk belastning.

- Tillverkning med variabelt tvärsnitt: Formning uppnås helt enkelt genom att skära av banan; tillverkningskostnaden per enhet är endast 40 % av den för lådbalkar med variabel sektion.

3. Differentiering i korrosionsskydd och underhåll

- Korrosionsskydd: Inga slutna hålrum; blästring och målning ger full täckning utan blinda fläckar, vilket eliminerar risker för inre vattenansamling och rost.

- Underhåll och inspektion: Svetsar och rostförhållanden kan inspekteras visuellt från utsidan utan endoskop, vilket gör underhållet extremt enkelt.

4. Slutliga urvalsslutsatser

- Heavy Duty H-sektion stålbalkar: Flervånings fabriksbyggnader, portala stela ramtak och betongkompositgolvsystem.

- Lådbalkar: Storskaliga, tunga lastprojekt med spännvidder >36m eller krankapacitet ≥50t.

- Runda rörbalkar: Arkitektoniska fasaddetaljer och små fribärande skärmtak.

- I-balkar: Tillfälliga enkla stöd och diverse sekundära takbalkar.

Tiostegs standardiserad massproduktionsprocess

1. Inkommande råvarukontroll

- Varmvalsade sektioner: Verifiera valsmaterialcertifikat, mät om ban- och flänstjocklekar och kontrollera om det finns ytlaminering eller sprickor.

- Råstålplattor: Tillplattad för att eliminera rullningsinducerad skevhet och återmätning av planhet; ej överensstämmande skyltar returneras omedelbart.

2. CNC precisionsskärning

- Varmvalsade balkar: Kapa med CNC-sågmaskiner, med ett 2 mm utrymme reserverat för svetskrympning.

- Svetsade balkar: Flamskärmaskiner används för att skära banor och flänsar separat; för banor med variabel sektion skärs krökta övergångsfasningar.

3. Montering på jiggar

Specialiserade fasta jiggar ger positioneringsbegränsningar, håller banans centreringsavvikelse inom 2 mm och säkerställer samtidig vertikal inriktning av båda flänsarna; häftsvetsning säkrar enheten för att förhindra felinriktning.

4. Dubbelsidig automatisk nedsänkt bågsvetsning (SAW)

Enkelsidig rotsvetsning → arbetsstyckesomsättning och rotmejsling/rengöring → helsvetsning på baksidan för att eliminera ofullständig rotpenetrering; kritiska helljussvetsar genomgår 100 % ultraljudstestning (UT) enligt nivå I-standarder.

5. Hydraulisk korrigering av svetsspänningar

För att hantera inåtböjning av flänsar och böjning i sidled, används dubbla korrigeringsmetoder som använder flänsriktare och balkriktare för att eliminera inre svetspåkänningar och förhindra efterföljande återfjädrande deformation.

6. Montering och svetsning av tilläggskomponenter

Exakt layoutmärkning baserat på ritningar; sekventiell svetsning av lagerförstyvningar, sekundärbalkar, räfflor och ändplattor, med strikt kontroll över svetsdeformation.

7. Precision CNC-håltagning

Höghållfasta bulthål formas i en enda passage med hjälp av 3D CNC-borrmaskiner (håldiametertolerans ±0,3 mm); diverse processhål skärs via plasma och avgradas sedan.

8. Ytbearbetning av färdig produkt

Slipning av svetssträngar, stänk och skärmärken; märkning av komponentnummer och axelhöjder för att underlätta lyft och uppriktning på plats.

9. Sa2.5 rostborttagning och flerskiktsbeläggning

Rostborttagning på hela ytan via en kulblästringsmaskin, vilket uppnår en ytråhet på 40–75 μm för att säkerställa färgvidhäftning; skiktad applicering av primer, mellanskikt och topplack, med ytterligare brandbeständig beläggning applicerad i angivna brandskyddszoner.

10. Slutlig inspektion, förpackning och leverans

Verifiering av rakhet, tvärsnittsdimensioner och färgfilmtjocklek; sammanställning av fullständiga kvalitetsinspektionsprotokoll; förpackningar till gränsöverskridande standarder med hjälp av regntät stretchfolie och träpallar.

Tillägg: Specialprocess för balkar med variabel sektion

Skärning av oregelbundna banor → montering på sektionsjiggar → avfasad stumsvetsning → övergripande sekundär uträtning; alla andra processer är identiska med de för standardbalkar.

Omfattande tekniska prestandaparametrar

1. Geometriska bearbetningstoleranser för färdig produkt

- - Längsgående rakhet av balkkroppen: ≤L/1000 (där L är den totala strållängden)

- Lateral vertikalitet av flänsen: ≤B/100 (där B är flänsbredden)

- Dimensionsavvikelse i tvärsnitt (längd/bredd): ±2–3 mm

2. Mekaniska egenskaper hos basmaterialet (Heavy Duty H-sektion stålbalk)

Obs: Q355NL med kvalificerat lågtemperaturslagprov ska användas för lågtemperaturbyggande områden.

3. Implicita strukturella parametrar

- Böjmotstånd för stark axel: Branschledande sektionsmodul kring X-axeln; minimerar stålförbrukningen för en given last

- Skjuvkraftsfördelning: Banan bär 100 % av den vertikala skjuvkraften; flänsar bidrar inte till skjuvhållfasthet, vilket resulterar i tydliga lastgränser som förenklar strukturell verifiering

- Vindmotståndskoefficient: 1,3–1,5 (lägre än lådbalkar men högre än cirkulära ihåliga sektioner); erbjuder en balanserad passform för tempererade kustnära vindlastzoner

- Sidostabilitet: Den övre flänsen är direkt ansluten till golvplattor eller räfflor, vilket eliminerar behovet av ytterligare sidostöd och förenklar konstruktionsritningar

4. Standarder för svetsinspektion och acceptans

- Grad I-svetsar: Huvudbalkskarvar och bärande svetsar vid stöd; 100 % ultraljudstestning (UT) krävs; noll-defekt standard

- Grad II svetsar: Sekundära svetsar för förstyvningar och anslutningsplattor; 20 % stickprovskontroll; Svetshållfastheten får inte vara lägre än basmaterialets

5. Anslutningsspecifikationer

- Höghållfasta bultar: Grad 10.9 föredras för styva balk-till-pelare anslutningar; Grad 8.8 används för sekundära stiftanslutningar

- Skjuvreglar: Standard Φ16/Φ19 reglar på den övre flänsen för golvplattor av kompositbetong, vilket säkerställer en synergistisk lastbärande verkan mellan stål och betong

Varför välja HAISHENG?

1. Pålitlig kapacitet över flera baser & stabil gränsöverskridande leverans

Produktionen är fördelad på fyra stora baser för tillverkning av stålkonstruktioner (Tianjin, Fujian, Shandong och Hubei) för att möjliggöra lokal logistik och frakt. Vi har ett stort lager av standard Heavy Duty H-sektions stålbalkar för leverans inom 48 timmar. För svetsade balkar som inte är standard, driver vi 12 proprietära svetsningslinjer för undervattensbågsvetsning, vilket gör att vi kan kringgå flaskhalsar i kapacitet under högsäsong och säkerställa att fullcontainerbeställningar levereras i tid till utländska kunder.

2. Omfattande kvalitetsinspektion från tredje part och efterlevnad av utländska fabriksrevisionsstandarder

Vi upprätthåller en oberoende intern kvalitetsinspektionsavdelning och ger tredjepartsbyråer i uppdrag att verifiera varje sats av helljus avseende feldetektering, färgfilmtjocklek och materialspecifikationer. Original engelska inspektionsrapporter tillhandahålls, som uppfyller tekniska anbuds- och inträdesstandarder för länder över hela Afrika, Sydostasien och Centralasien, vilket eliminerar behovet för kunder att utföra ytterligare tester.

3. Gratis detaljerad design och ritningsoptimering för att förhindra fel och materialavfall

Vårt 12-personers team för detaljering av stålkonstruktioner utomlands optimerar anslutningsdetaljer och verifierar lastberäkningar i enlighet med lokala standarder (BS, EN, GB). Vi korrigerar proaktivt problem som balk-kolonnkrockar och plåttjockleksfel som finns i originalritningarna, vilket minskar materialspill på plats med i genomsnitt 8 %.

4. One-stop gränsöverskridande supporttjänster

Vi tillhandahåller exportgasning, fuktsäker och rostskyddande förpackningar, flerspråkiga installationsvägledningsvideor och dokumentationstjänster för tullklarering. För utländska projektplatser kan vi skicka certifierade stålkonstruktionsingenjörer för att tillhandahålla installationsvägledning på plats och övervinna kommunikationsbarriärer i samband med fjärrkonstruktion.

5. Långtidsgaranti och reparationssupport

Förutsatt att det inte finns någon konstgjord överbelastning erbjuder vi 3 års garanti på lackering, 15 års garanti på varmförzinkning och livstids teknisk support för huvudkonstruktionen. Fabrikstilldelade komponentnummer säkerställer spårbarhet och reservdelar med samma specifikationer finns tillgängliga i upp till 10 år.

FAQ

F1: Måste H-balkar med variabel sektion användas för takbalkar för portalram?

S: För spännvidder ≤15 m med standard taklaster kan H-balkar med konstant sektion användas för att sänka kostnaderna. För spännvidder >15m eller där takbelastningar (regn/snö) är betydande krävs balkar med variabel sektion; dessa kan minska stålförbrukningen med 15 %–20 % samtidigt som skjuvkrafterna vid stöden sänks.

F2: Hur väljer jag snabbt mellan svetsade H-balkar och varmvalsade H-balkar?

S: Välj varmvalsade balkar för standardmått och snäva scheman; välj svetsade balkar för icke-standardiserade tvärsnitt, variabla djup, extra långa spännvidder eller speciella plåttjocklekar. Varmvalsade balkar är fria från svetspåkänningar och lämpliga för lågtemperaturområden, medan svetsade balkar erbjuder större anpassningsflexibilitet.

F3: Kommer skärande öppningar i en H-balks liv att påverka den strukturella säkerheten?

S: Små öppningar förstärkta med förstyvningsplattor i lågskjuvningszonen (mittspann) äventyrar inte säkerheten; dock är öppningar strängt förbjudna i högskjuvningszonen nära stöd, eftersom de lätt kan utlösa banskjuvningsfel. Våra detaljerade designritningar markerar tydligt dessa förbjudna zoner.

F4: Vilken korrosionsskyddslösning rekommenderas för utomeuropeiska regioner med hög exponering för saltspray?

S: Varmförzinkning är obligatoriskt för kustområden inom 5 km från stranden, eftersom färgsystem oundvikligen kommer att flagna och rosta inom 3–5 år; för kustområden i inlandet erbjuder högbyggda epoxitäckskikt bättre total kostnadseffektivitet.

F5: Hur hanteras balkar om de är för långa för vanliga fordonstransporter?

S: Balkar som överstiger 12 meter är prefabricerade i segment med precisionsbearbetade svetsfasar. Vid skarvning på plats används grad I fullpenetrerande stumsvetsar; När ultraljudstestning bekräftar svetsintegriteten, fungerar den skarvade balken identiskt med en kontinuerlig och uppfyller strukturella acceptansstandarder.

F6: Hur bestäms ändplattans tjocklek? Kan en standardtjocklek användas över hela linjen?

S: En universell standard kan inte tillämpas; ändplattans tjocklek beräknas baserat på den maximala stödets reaktionskraft, vanligtvis från 16 mm till 40 mm. Urskillningslös användning av tunna plåtar kan leda till böjning av ändplåten eller bultglidning; vi tillhandahåller gratis tjockleksberäkningar baserat på projektspecifika laster.
