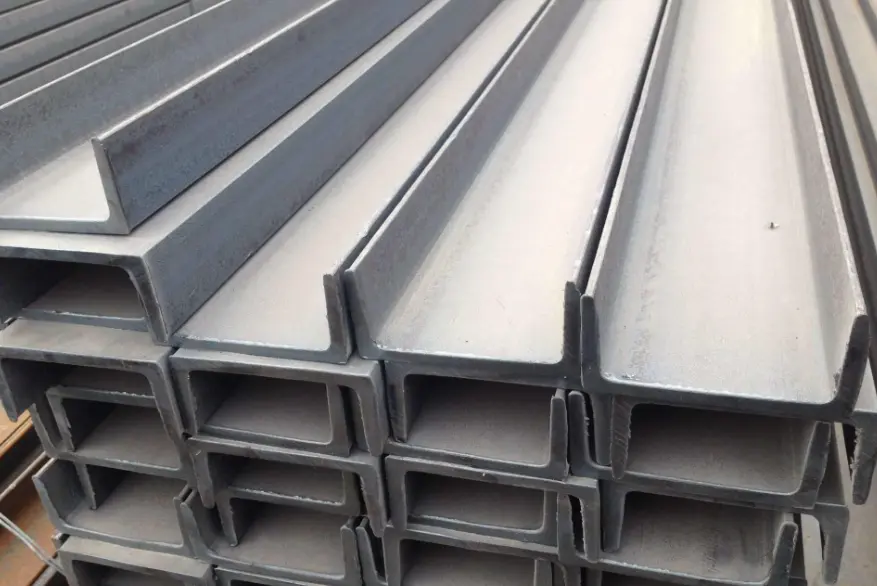

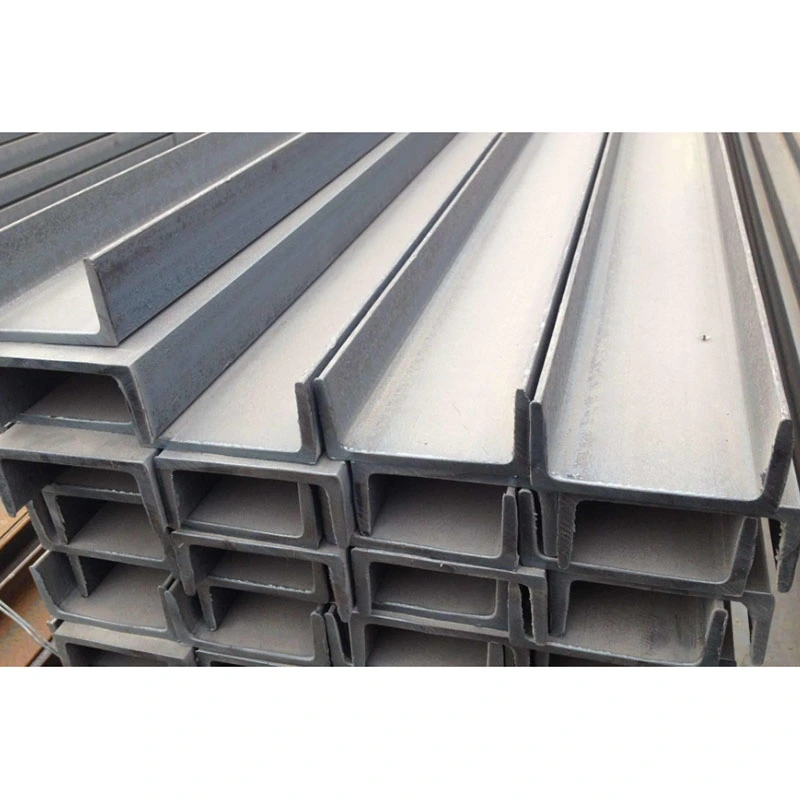

Varmvalsad konstruktionsstålkanal

Varmvalsade konstruktionsstålkanaler är de mest använda lättviktssektionerna med öppen profil i stålkonstruktioner. Till skillnad från H-balkar eller I-balkar – som är designade för dubbelriktad böjning – använder dessa kanaler en enkelsidig U-formad öppning för att ge unika kläm- och fasthållningsmöjligheter. De är speciellt utformade för extra lastbärande applikationer som ramstag, stödbaser, inbäddade väggkomponenter och rälsen. Till skillnad från kallformade tunnväggiga C-sektioner har varmvalsade kanaler en tät metallurgisk struktur och överlägsen motståndskraft mot kompressionsdeformation, vilket gör dem lämpliga för krävande miljöer, inklusive industriplatser och fuktiga utomhusplatser.

Genom att utnyttja vårt befintliga råmateriallager utför HAISHENG endast sekundär precisionsbearbetning – vilket eliminerar behovet av plåtskarvning och säkerställer korta leveranstider. Vi erbjuder även svetsmodifieringar rygg mot rygg för att förbättra vridstyvheten, vilket effektivt uppfyller kraven för de allra flesta lättviktsstålkonstruktioner som hjälpkomponenter.

Produktkategorisering och tvärsnittsidentifiering

1. Skillnad mellan två typer av kanalsektioner

- Varmvalsad strukturstålkanal: Formad i ett enda stycke vid höga temperaturer i stålverket; har enhetlig tjocklek på liv och fläns och en inneboende lutning på den inre flänsytan; erbjuder hög basmaterialseghet och slagtålighet; lämplig för bärande permanenta konstruktionsapplikationer.

- Kallformad C-kanal: Formad genom valsböjning av tunna stålplåtar vid rumstemperatur utan värmebehandling; har tunnare väggar och lägre egenvikt; används endast för lätta ståltakslister och inre ramar; inte tillåtet att användas som bärande dragorgan.

2. Modellbeteckning och dimensionsdefinitioner

- Designation Standard: Namngiven med formatet `[` + nummer + suffix `a` eller `b` (t.ex. `[14a`, `[16b`); Suffixet 'a' betecknar en lättviktsmodell med tunnare flänsar, medan 'b' betecknar en kraftig modell med tjockare flänsar.

- Tvärsnittsparametrar: Definieras av fyra parametrar – banhöjd (h), flänsbredd (b), bantjocklek (tw) och flänstjocklek (tf). Alla varmvalsade konstruktionsstålkanaler har en inneboende lutning på den inre flänsytan, vilket gör dem inkompatibla med standardkopplingar som används för I-balkar eller H-balkar.

- Fabriksstandardlängder: Levereras i standardlängder på 6m, 9m och 12m; icke-standardiserade längder är inte tillgängliga från fabriken; extra långa element kräver avfasad stumsvetsning på plats.

3. Materialvalskriterier

- Q235B: Lämplig för standard inomhusmiljöer, torra utomhusområden, allmänna rörstöd och vägginbäddningar; 95 % marknadstillgänglighet; lägsta upphandlingskostnad.

- Q355B: Lämplig för dammiga industrimiljöer, områden med utrustningsvibrationer, kraftiga fästen och spänningsanslutningar med hög vindbelastning; erbjuder 51 % högre sträckgräns och överlägsen motståndskraft mot cykliska (omväxlande) belastningar.

Fabrikslevererad precisionsfinishing och standardiserade lösningar

1. Standard färdiga komponenter

- Huvudkanalkropp: Kapa till längd med CNC-kallsågar; Ändytorna är vinkelräta och släta, fria från oxidationsgrader associerade med plasmaskärning, och förhindrar därigenom monteringsluckor.

- Ändbeslag: Platta anslutningsändplattor och kanaländtätningsplåtar (tätningsplåtar stänger av kanalöppningen för att blockera regn och damm och därigenom bromsa inre korrosion)

- Inre kanalkomponenter: Vertikala inre förstyvande ribbor (punktsvetsade mot innerväggarna för att förhindra det vanliga problemet med att kanalen med öppen sektion sprider sig utåt under kompression)

- Sidotillbehör: Utility-stödplattor, kopplingsöglor mellan kolumner och cirkulära rörklämmor (designade för sidoklämning och lastbärande anslutningar)

2. Tillverkning av bulthål och lyftanordningar

- Håltillverkning: Bärande anslutningshål är precisionsborrade med en 3-axlig CNC-maskin (tolerans ±0,2 mm); kompatibel med Grade 4.8 standardbultar och Grade 8.8 höghållfasta bultar; ingen brotschning på plats krävs

- Lyfttillbehör: För tunga varmvalsade konstruktionsstålkanaler som överstiger 9 m långa finns symmetriskt svetsade lyftöglor på båda sidor; kortare komponenter lyfts direkt via flänsarna, vilket inte kräver ytterligare svetsning

3. Scenariospecifika korrosions- och brandskyddskonfigurationer

- Standardanvändning inomhus: St3 manuell rostborttagning följt av ett tvåskiktssystem (primer och topplack); torr filmtjocklek på 55–90μm; ger 8 års rostskydd inomhus

- Utomhus kustnära användning: Sa2.5 kulblästring rostborttagning följt av varmförzinkning; zinkbeläggningstjocklek ≥70μm; ger 8–12 års motståndskraft mot saltspraykorrosion

- Brandklassade zoner: Applicering av tunnfilm svällande brandbeständig beläggning över det befintliga antikorrosionsskiktet; uppfyller standarden för 1-timmes brandbeständighet

4. Tre typer av golvmonterade färdiga produktkonfigurationer

- Utrustningsstödbaskanal: Kanalkropp + basplatta + inre vertikal förstyvning + full korrosionsskyddsbehandling; används för golvmonterade baser för fläktar och vattenpumpar

- Mellanpelare dragstångskanal: Kanalkropp + bilaterala dragklackar + positioneringsbulthål; används för sidostabilisering och förstärkning av H-sektionsstålpelare och cirkulära rörpelare

- Ljusmåttiga stålkapslingar: Kallformade C-sektioner + ändplattor + räfflor; används för att stödja tak- och väggfärgade stålpaneler.

5. Inspektionsdokumentation medföljer försändelsen

Ursprungliga tillverkares materialkvalitetscertifikat, fulldimensionella och visuella inspektionsregister och unika komponentspraykodade ID:n – allt tillhandahålls på engelska – för direkt användning vid godkännanden av utomeuropeiska anläggningstillsyn och tullklarering.

Viktiga praktiska fördelar

1. Tillgänglighet från hyllan utan ledtid för anpassning

Fullständiga specifikationer för varmvalsat kanalstål hålls i lager, vilket eliminerar tidskrävande processer som plåtskärning, montering och nedsänkt bågsvetsning. Jämfört med ledtiden på 12–18 dagar för H-balkar kan standardspecifikationer precisionsbearbetas och skickas inom 24 timmar, vilket perfekt möter brådskande, småskaliga inköpsbehov som fabriksrenoveringar, tillägg av rörledningar och nödstödsreparationer.

2. Design med öppen kanal underlättar integrerad M&E (mekanisk och elektrisk) routing

Den öppna U-formade inre kaviteten ger gott om utrymme för routing; lågspänningskablar och små vattenförsörjnings-/avloppsrör kan bäddas in och säkras direkt inuti utan att det krävs ytterligare externa fästen. Till skillnad från de smala kaviteterna i I-balkar eller de inneslutna kaviteterna i fyrkantsrör, kräver framtida underhåll eller byte av M&E-linjer inte skärning i komponentens korrosionsskyddsbeläggning, vilket minskar drift- och underhållskostnaderna med över 40 %.

3. Utformningen av platt bakplatta förenklar installationen för infälld montering

Den yttre baksidan av kanalstålet är en sammanhängande plan yta, vilket möjliggör direkt infälld montering mot betongskjuvväggar eller stålbalkssidor utan utstickande mellanrum eller ojämna gränssnitt. Till skillnad från de avsmalnande flänsarna på I-balkar eller de dubbla flänsarna på H-balkar, kräver installation mot inbäddade ankare inga shims för utjämning, vilket avsevärt minskar arbetstiden på plats.

4. Flexibel kombination och modifiering för icke-standardiserade strukturer

Två varmvalsade konstruktionsstålkanaler kan svetsas rygg mot rygg i en jigg för att bilda en likvärdig sluten lådsektion, vilket övervinner de inneboende svagheterna hos enstaka kanaler när det gäller vridstyvhet och sidostabilitet. De kan också sammanfogas ansikte mot ansikte för att bilda ihåliga pelare utan behov av anpassad skärning, vilket effektivt löser problem med materialavfall i samband med små, icke-standardiserade pelare.

5. Optimal totalkostnad för applikationer med lätt belastning

Under likvärdiga sidostöd- och stödbelastningsförhållanden är egenvikten 13 % lägre än för I-balkar med samma höjd, vilket resulterar i samtidiga minskningar av råvaruanskaffning, logistik och lyftkostnader. När endast hjälpbärande funktioner betjänas, uppfyller prestanda helt kodkraven utan det slöseri som är förknippat med den "överkonstruerade" kapaciteten hos H-balkar eller I-balkar.

Jämförelse av fyra vanliga konstruktionsståltyper baserat på viktiga urvalskriterier

1. Skillnader i kläm- och fasthållningsförmåga

Endast stålkanaler (C-kanaler) har en "gripförmåga" med öppen profil; kanalöppningen möjliggör direkt inbäddning och fastklämning av runda rör, cirkulära kablar eller mindre strukturella sektioner utan behov av externa klämbeslag. H-balkar, I-balkar och fyrkantsrör är beroende av externa fästen, vilket gör klämpunkter benägna att förskjutas under belastning och resulterar i dålig stabilitet mot vibrationer eller svajning av de stödda linorna.

2. Skillnader i strukturell funktion och gränser

- H-balkar: Balanserad dubbelriktad styvhet; lämplig för primära bärande balkar i stora golv och tak; klarar av ihållande tunga vertikala belastningar.

- I-balkar: Utmärkt böjmotstånd längs den starka axeln; lämplig för sekundära balkar i små till medelstora plattformar och golv; designad för enkelriktad vertikal böjning.

- Varmvalsade konstruktionsstålkanaler: Lämpliga för lateral stag, stöd, inbäddade komponenter och fastspänning; förbjudet att användas som fristående primära balkar som utsätts för vertikal böjning över spännvidder som överstiger 8 meter.

- Fyrkantiga rör: Utmärkt dubbelriktat vridmotstånd; sluten profil ger hållbar korrosionsbeständighet; används främst för vertikala kolumner; dock är det extremt svårt att reparera korrosion inuti den ihåliga sektionen efter att ha klippt hål.

3. Skillnader i modifiering och underhåll efter installation

Stålkanaler har tre exponerade sidor, vilket möjliggör svetsning av stödplattor eller klackar var som helst utan invändig slipning. Däremot, när ett hål är skuret i ett fyrkantsrör, kan den inre håligheten inte rengöras från rost eller målas om, vilket skapar en hög risk för dold inre korrosion. Skarvning på plats av korta kanalsektioner och modifiering av hålplaceringar är enkla processer som kan utföras oberoende av standardtekniker.

4. Sammanfattning av applikationslämplighet

Prioritera varmvalsade stålkanaler för utomhusrörledningsstöd, inbäddade komponenter i gardinväggar och stag mellan pelare; prioritera H-balkar för primära takbalkar som täcker stora ytor; prioritera I-balkar för sekundära balkar i gångvägar och plattformar; och prioritera fyrkantsrör för yttre dekorativa pelare.

End-to-end-precisionstillverkningsprocess

I. Standardbearbetningsarbetsflöde för varmvalsat kanalstål

1. Återinspektion av råmaterial: Verifiera materialkvalitet och modell; inspektera för lateral böjning eller vridning; räta ut komponenter som inte uppfyller kraven mekaniskt i förväg; kassera råvaror med djup ytkorrosion.

2. CNC-precisionsskärning: Kapa i längd med kallsågar; förbered V-formade svetsfasar på liv och flänsar för stumfogar med långa spann för att säkerställa full penetration.

3. Tillbehörspositionering & häftsvetsning: Placera förstyvningar, ändplattor och klämmor enligt ritningar; passa in invändiga förstyvningar exakt i kanalens hålighet och bibehåll ett passningsavstånd på ≤0,8 mm.

4. Gasskyddad svetsning: Utför kontinuerlig CO2-gasskyddad svetsning för att förhindra porositet; utsätt kritiska lastbärande stumsvetsar för provtagning med ultraljudstestning (UT) baserad på Grade II-standarder.

5. Precisionshåltagning: CNC-borrhål för anslutningspunkter för tung belastning; skapa diverse processhål på plats och grada kanter.

6. Deformationskorrigering: Korrekt svetsinducerad böjning eller vridning med lågtemperaturuträtning för att undvika att kompromissa med basmaterialets mekaniska egenskaper.

7. Ytbehandling mot korrosion: Applicera korrosionsskyddsbeläggning eller varmförzinkning efter graderad rostborttagning; tillåta beläggningen att härda naturligt för att uppfylla standarder.

8. Slutlig inspektion och förpackning: Märk komponent-ID-nummer; verifiera alla dimensioner; paket för sjötransport med vattentät stretchfolie och träpallar.

II. Specialprocess för dubbelkanals boxsektionsmontering

Placera två varmvalsade konstruktionsstålkanaler på båda sidor med hjälp av en dedikerad jigg → säkra med intermittenta häftsvetsar för att förhindra felinriktning → utför kontinuerlig svetsning i full längd på de yttre sidorna → genomför en övergripande lateral uträtning → komplett håltagning och korrosionsskyddsbehandling. Den resulterande svetsade komponenten erbjuder en dubbelriktad styvhet jämförbar med en lådsektionsbalk med samma specifikationer, samtidigt som den minskar kostnaderna med 22 %. III. Jämförande analys av bearbetningsförfaranden för konstruktionsstål

- H-balkar: Innebär flera steg—plåtmontering, nedsänkt bågsvetsning och flänsriktning; komplex process; främst specialtillverkade.

- I-balkar/kanalstål: Innebär endast skärning av varmvalsad materiel och svetsning av små komponenter; strömlinjeformad process; Det handlar främst om djupförädling av lager från hyllan.

Omfattande standardiserade prestandaparametrar

1. Måtttoleranser

- Total komponentlängdsavvikelse: ±3 mm

- Sidoavböjning (kamber/svep): ≤L/1000 (där L är den faktiska komponentlängden)

- Flänsvridning och ändytans lutning: Överensstämmer med GB/T 707 nationella standarder för varmvalsat kanalstål.

2. Basmaterial mekaniska egenskaper

3. Tvärsektionsstrukturella parametrar

- Styvhetsegenskaper: Böjningsprestanda med stark axel uppfyller kraven för lätta sekundära balkar; lateral styvhet i svag axel är otillräcklig; vridmotståndet hos ett enda element är svagt; mellanlastning utan sidostöd är strängt förbjuden.

- Vindmotståndskoefficient: Fast vid 1,40 (lägre än motsvarande H-balkar, högre än sömlösa runda rör); lägre risk för vindinducerad deformation för lågprofilerade utomhusstöd.

- Spännlastkapacitet: Unik mekanisk kapacitet för lokal fastspänning/fasthållning; motstår laterala och radiella klämkrafter - en strukturell egenskap som inte finns i andra stålsektioner med öppen profil.

4. Standarder för svetsinspektion

- Primära bärande stumsvetsar: svetsinspektion av grad II; 20 % samplingsfrekvens för ultraljudstestning (UT) vid kritiska spännings-/anslutningspunkter.

- Förstyvnings- och kälsvetsar: Endast visuell inspektion; efterlevnad kräver frånvaro av kalla varv, porositet eller svetsstänk/blobbar.

5. Parametrar för anslutning och tillbehör

- Bultval: Grad 4.8 standardbultar för konventionella statiska stöd; Grad 8.8 höghållfasta bultar för vibrerande utrustning eller förhöjda spänningsanslutningar.

- Anslutningsplattans tjocklek: Standardområde 8–20 mm; väljs baserat på specifika krav på sidospänning och skjuvbelastning.

Hur väljer man en högkvalitativ tillverkare av stålkonstruktionsbalkar?

1. Omfattande lager & snabb gränsöverskridande leverans

HAISHENG har ett färdigt lager av varmvalsade konstruktionsstålkanaler (storlekar 10#–28#) över fyra stora produktionsbaser, och fullgör beställningar för inhemska, sydostasiatiska och centralasiatiska marknader. Vi eliminerar förseningar orsakade av mellanliggande lagerbrist; standardordrar som kräver precisionsbearbetning laddas och skickas inom 48 timmar, medan fullcontainerexport bearbetas med strömlinjeformad containerlastning.

2. Specialiserad bearbetning för komponenter med öppen profil

För att hantera utmaningar som flänsutvidgning och säkerställa en tät passning mot sluttande ytor, använder vi specialiserade positioneringsjiggar som håller passformstoleransen för förstyvningar och klämmor inom 0,5 mm. Detta löser vanliga industriproblem som lösa anslutningar på sluttande ytor och strukturella lossningar under belastning.

3. Överensstämmelse med flerspråkig exportleverans

Vi tillhandahåller engelska originalversioner av all fabriksdokumentation och testrapporter, inklusive tredjeparts SGS-verifiering för varmförzinkning och färgfilmtjocklek. Vår dokumentation uppfyller alla efterlevnadskrav för utländska projektägarrevisioner, tullklarering och projektanbud.

4. Anti-korrosion och komponentmodifiering på begäran

Vi skräddarsyr rostskyddslösningar för projektplatsens klimat och tillämpar differentierade behandlingar för inland, kustnära och kemiska industrizoner. Vi stöder modifieringar som inte är standard – såsom rygg mot rygg kanalsvetsning, specialformade klämmor och excentrisk hålslagning – vilket eliminerar behovet för kunder att lägga ut ytterligare bearbetning.

5. Gratis teknisk support för strukturval

Försäljningsstöd inkluderar expertvägledning om att skilja mellan varmvalsade och kallformade kanaler för att förhindra strukturella säkerhetsrisker orsakade av felaktigt val. Support efter försäljning omfattar teknisk assistans på distans för höghöjdsstöd och montering av fästen, tillsammans med permanent spårbarhet via komponentnumrering.

FAQ

F1: Kan varmvalsat kanalstål och kallformat C-format stål ersätta varandra?

S: Nej, de kan inte ersättas. Basmaterialet i varmvalsad strukturstålkanal har genomgått värmebehandling och härdning, vilket har stark seghet och slagtålighet. Den används för permanenta strukturella belastningar; medan kallformat C-format stål har en tunn vägg och är benäget att deformeras, och används endast för kapslingsbalkar. Specifikationen förbjuder dess användning för dragstag och bärande stöd.

F2: Vad är den maximala spännvidden för ett enkanalsstål?

S: Utan sidostöd är den maximala spännvidden 4,5 meter. Om spännvidden överskrider detta, måste laterala dragstänger eller en dubbelkanalig lådstruktur läggas till för att förhindra att den svaga axeln välter i sidled.

F3: Är det nödvändigt att utföra korrosionsbehandling inuti kanalstålhåligheten?

S: Sandblästrings- och sprutprocessen kan täcka hela det inre av hålrummet, och ingen ytterligare behandling krävs; zinkskiktet i varmförzinkningsprocessen kan jämnt fästa vid den inre kaviteten. Endast slutna kanalstål kan inte invändigt skyddas mot korrosion, och det finns inga inre rostblindar i kanalstålet.

F4: Vilka är urvalskriterierna för typ A och typ B kanalstål?

S: För statiska lätta belastningar och korta spännvidder väljs typ A för att spara inköpskostnader; för dragstänger på hög höjd, utrustningsvibrationer och laterala stötbelastningar är typ B vald för att lägga till en tjockare fläns för att förhindra lokal krossning och sprickbildning.

F5: Kan kanalstål användas som takets huvudbalk?

S: Det rekommenderas inte. Det öppna tvärsnittet har extremt dålig vridningsstabilitet, och de omväxlande vind- och snöbelastningarna på taket kommer sannolikt att orsaka att komponenten vrids och går sönder. Den kan endast användas som sekundär balk för takets dragstänger och kan inte användas som bärande huvudbalk.
