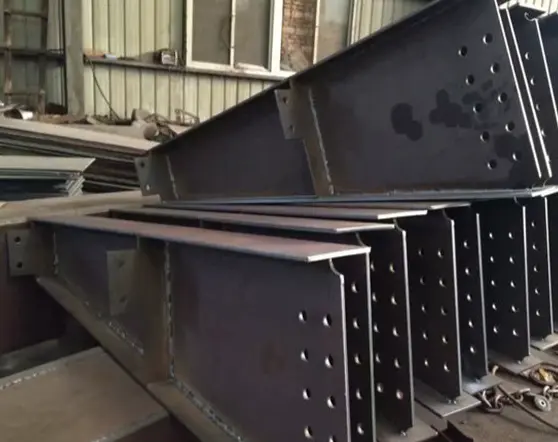

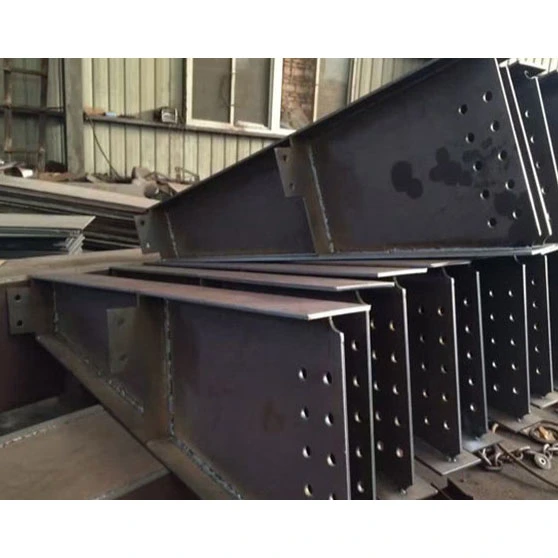

Dessa primära lastbärande stålbalkar är de centrala komponenterna som ansvarar för att överföra vertikala laster inom stålramverket. Till skillnad från sekundära balkar (som standard I-balkar eller kanalstål) som hanterar lokaliserade eller fördelade belastningar, stöder dessa primära balkar de koncentrerade lasterna från golvdäcket, sekundära balkar, utrustning och tak, och överför dem stabilt till de vertikala stålpelarna. Produktlinjen består av tre huvudkategorier – svetsade H-balkar, H-balkar med variabel sektion och lådsektionsbalkar – alla tillverkade av stålplåtar med hjälp av nedsänkt bågsvetsning och utsatta för omfattande oförstörande testning (NDT) såväl som flerstegs antikorrosions- och brandbeständiga behandlingar.
- Svetsade H-balkar med konstant sektion: De mest använda primära lastbärande stålbalkarna på marknaden; enhetliga tvärsnittsdimensioner genomgående; korta tillverkningscykler och måttliga kostnader; lämplig för standardgolvspännvidder på 6–24m och typiska fabriksgolvbelastningskrav.
- H-balkar med variabel sektion: Djupare sektioner i mitten av spännvidden och avsmalnande sektioner vid stöd; utformad för att passa med fördelningen av takböjningsmoment; speciellt för fabrikstak med stela portaler för att minimera ineffektiv stålanvändning.
- Svetsade boxbalkar: Sluten fyrsidig boxtvärsnitt med balanserad dubbelriktad vridstyvhet; lämplig för extra stora spännvidder (24–36 m), excentriska kranlaster och höghus mega-ramar; tar upp begränsningarna för styvhet med svag axel för H-balkar.
- H-balkspecifikation: H × B × tw × tf (representerar balkdjup, flänsbredd, livtjocklek respektive flänstjocklek). stråldjupsområde: 300–2000 mm.
- Lådbalkspecifikation: B × H × t (representerar sektionsbredd, sektionsdjup respektive lådans väggtjocklek). väggtjockleksområde: 12–50 mm.
- Fabriksfärdig segmentlängd: Standardlängder på 9m och 12m; längder som överstiger detta prefabriceras i segment och skarvas/monteras på höjd på plats.
- Q355B: Mainstream industrimaterial; sträckgränsen överstiger vida vanligt kolstål; uppfyller kraven för 90 % av tunga fabriker och höga mellangolv.
- Q235B: Begränsat till låga, lätta golv inomhus mellanliggande golv (spänner under 6 m); låg belastningsredundans; utomhusbruk rekommenderas inte.
- Q355NL: För kyliga områden med temperaturer på -20°C eller lägre; har certifierad slagseghet vid låg temperatur för att förhindra spröda brott i kalla förhållanden.
Alla huvudbalkar tillverkas genom skärning, montering och svetsning av stålplåt; varmvalsade profiler används inte för modifiering. Den extra långa huvudbalken är uppskuren i segment baserat på transporthöjdsgränser, med svetsfasar och stumfogar förkonfigurerade för att undvika problem i samband med överdimensionerade motorvägar eller sjötransporter; vid ankomst till platsen kan höghöjdsinriktning och skarvning fortsätta omedelbart.
- Bultade ändplattor: Plåttjockleken sträcker sig från 18 mm till 50 mm (beräknat baserat på maximal stödreaktionskraft); har förborrade hål för grad 10.9 höghållfasta bultar. Detta är den vanligaste anslutningsmetoden för primära golvbalkar, vilket eliminerar behovet av varmarbete på plats (svetsning).
- Helgenomträngande spårsvetsar: Designad specifikt för primära balkar med höghussektion; involverar dubbelsidig avfasning av liv och flänsar för att uppnå en stumfog med hållfasthet lika med basmetallen, som uppfyller seismiska kodkrav för höghuskonstruktioner.
- Stödförstyvningar (horisontella och vertikala): Obligatoriska strukturella komponenter för primära balkar; de förhindrar skjuvdeformation av banan vid stödet och eliminerar risken för lokal krossning eller kollaps vid balkänden, i enlighet med nationella strukturella standarder.
- Mittspann tvärgående förstyvningar: Placerad vid punkter med koncentrerade utrustningsbelastningar eller toppböjmoment i mitten av spann för att undertrycka skjuvningsdeformation av banan.
- Sekundära balkar/konsoler: Svetsade symmetriskt på båda sidor av primärbalken för att stödja sekundära balkar från olika riktningar, med plats för korsformade, diagonala och andra anslutningskonfigurationer.
- Förstärkningsplattor för bruksöppningar: Ringformade förstärkningsplattor installerade runt banöppningar för MEP-ledningar (mekaniska, elektriska och VVS) för att säkerställa ingen minskning av bärförmågan i tvärsnittet.
- Skjuvstift: Specifikationerna inkluderar Φ16 och Φ19; används för primära balkar i kompositbetonggolvsystem för att möjliggöra samverkande bärande mellan stål och betong, och därigenom öka den totala bärförmågan.
- Prefabricerade lyftöglor: Symmetriskt förinstallerade i båda ändarna av primärbalkar som väger över 5 ton; verifierad genom lyftmekaniska beräkningar och designad för vertikallyftning av hela balkenheten.
- Temporära anslutningsplattor: Används för tillfällig inriktning av segmenterade primärbalkar; kontrollerar ledfelställning till mindre än 2 mm; avlägsnas genom slipning efter färdigställande.
- Rostborttagningsprocess: Primära lastbärande stålbalkar genomgår standardiserad Sa2.5-kvalblästring för att ta bort rullskala och lös svetsrost, vilket säkerställer optimal färgfilmsvidhäftning.
- Flerskiktsbeläggningssystem: Epoxizinkrik primer + epoxiglimmerhaltig järnoxidmellanbeläggning + polyuretantäckfärg; total torrfilmtjocklek på 100–160 μm.
- Brandskyddsbehandling: Applicering av tunnfilm eller tjockfilm svällande brandhämmande beläggningar baserat på byggnadens brandbeständighetsklassificering, som täcker hela brandmotståndstiden på 1, 2 eller 3 timmar.
- Alternativ för kustmiljö: varmförzinkning (hela komponenten); zinkbeläggningstjocklek ≥85 μm för att motstå långvarig marin saltspraykorrosion.
Standardförsörjningen inkluderar grad 10.9 höghållfasta bultar, muttrar, plana brickor och koniska brickor; alla förbrukningsvaror överensstämmer med nationella standarder för anslutningar av stålkonstruktioner.
- Golv H-sektion primär balk: H-sektion kropp + förtjockade gavelplåtar i båda ändar + lagerförstyvningar + sekundära balkfästen + toppfläns skjuvbultar + komplett rostskydds- och brandskyddsbehandling.
- Portalram med variabelt sektions tak primärbalk: Variabel sektion H-balk + gavelplåtar + lagerförstyvningar + flänsringar + korrosionsskyddsbehandling.
- Kraftig lådsektions primärbalk: lådsektionskropp + helgenomträngande spårsvetsar i ändarna + invändiga och yttre förstyvningsringar + sidofästen + förtjockade ändförslutningsplåtar.
Originalmaterialkvalitetscertifikat, 100 % ultraljudstestningsrapporter (UT) för svetsar av grad I, dimensionsinspektionsrapporter och komponentbeläggning/ID-listor.
- Hög bärförmåga; motståndskraftig mot sjunkning eller plastisk deformation under långvarig påfrestning i långa applikationer.
- Hög total ramstyvhet med stabil seismisk och kompressionsprestanda; säkerställer stora säkerhetsmarginaler för mezzaninnivåer.
- Helt prefabricerad i fabriken med kontrollerad dimensionsnoggrannhet; kräver endast bultning på plats, vilket resulterar i en kort byggcykel.
- Kompakt balktvärsnitt minimerar vertikal utrymmesförbrukning och bevarar interiört användbart utrymme.
- Flerskikts rostskyddsbehandling i kombination med följsam brandsäkring säkerställer en livslängd på över 50 år för både inomhus- och utomhusapplikationer.
- Anpassningsbar spännvidd, sektionsdjup och balk-kolumnanslutningstyper; anpassningsbar till oregelbundna inredningslayouter.
- Huvudlastbärande stålbalkar: Anpassningsbar plåttjocklek; täcker spännvidder på 6–36m; justerbart dubbelriktat vridmotstånd; stöder koncentrerade belastningar över hela golvet.
- I-balkar och kanalstål: Fasta varmvalsade sektioner kan inte modifieras; otillräcklig lateral styvhet längs den svaga axeln; stöder endast isolerade punktbelastningar; maximalt spännvidd begränsat till 6m.
- C-profiler och cirkulära hålprofiler: Tunnväggiga, slutna profiler med svag koncentrerad belastningskapacitet; endast lämplig för stag eller sekundär inramning; förbjudet att användas som primära vertikala bärande balkar.
- Huvudlastbärande stålbalkar: Stöder tät svetsning av flera fästen (förstyvningar) på båda sidor; rymmer flervinklar sekundära balkanslutningar; lämplig för komplexa balk-pelarfogar.
- Varmvalsade sektioner: Flänsar har sluttande ytor, vilket gör omfattande svetskontakt svår; begränsar tätheten av sekundära balkanslutningspunkter.
- Huvudlastbärande stålbalkar: Design med variabel sektion tillåter plåttjockleken att minska i linje med minskning av böjmomentet; minimerar slöseri med stål exakt och sänker de totala kostnaderna.
- Varmvalsat konstruktionsstål: Fasta tvärsnittsmått med stor bärande säkerhetsmarginal; effektiv för korta spann men extremt kostsam för långa spann.
Primära lastbärande stålbalkar hanterar den huvudsakliga lastöverföringen för hela golv, tak och utrustningsplattformar; andra konstruktionsstålkomponenter fungerar som sekundära balkar, stöd eller höljesramningar – de två kategorierna är inte utbytbara.
Verifiera originaltillverkarens materialkvalitetscertifikat; inspektera för laminering eller skevhet; platta till icke-kompatibla plåtar med hjälp av en plåtutjämningsmaskin; analysera ritningar samtidigt för att generera skärlistor för flänsar, liv, förstyvningar och anslutningsplattor.
Skär plattor med CNC-flamma eller plasmautrustning; applicera enhetlig avfasning vid skarvplatser för primärbalken; utför profilskärning för balkbanor med variabel sektion, vilket ger en marginal på 2–3 mm för svetskrympning.
- H-formade primärbalkar: Fäst övre och nedre flänsar i monteringsjiggar; installera banor vertikalt; använd häftsvetsning för att placera och justera bancentrering och flänsvinkelrätt.
- Lådformade primärbalkar: Omslut de fyra plattorna i en monteringsjigg; förinstallera och häftsvetsa interna membran; styrplattans felinställning (offset) vid lederna.
- H-formade primära balkar: Utför ensidig SAW, vänd sedan balken och använd luftbågsmejsling för att rengöra roten; fullständig genomträngande SAW på baksidan för att eliminera interna svetsdefekter.
- Lådformade primärbalkar: Svets först invändiga membrankälfogar, svets sedan samtidigt de fyra längsgående huvudsömmarna i lådsektionen.
- Kvalitetskrav: Alla helljussömmar måste uppfylla svetsstandarder av grad I; 100 % ultraljudstestning (UT) krävs efter avslutad.
Använd en hydraulisk riktningsmaskin för att korrigera flänskrökning och balksvep (lateral böjning); lindra kvarvarande svetsspänning; se till att strålens rakhet uppfyller toleranskraven.
Markera platserna exakt enligt ritningarna för förstyvningar, konsoler och räfflor. Små komponenter svetsas till balken med hjälp av CO2-gasskyddad svetsning; slutligen sätts ändanslutningsplattorna ihop och helsvetsade.
CNC-borrmaskiner används för alla ändplattor och konsolanslutningsplattor för att säkerställa bulthålets koaxialitet och eliminera behovet av brotschning eller omarbetning på plats.
För huvudbalkar som stöder sammansatta betonggolvskivor, används specialiserade stiftsvetsmaskiner för att svetsa Φ16 och Φ19 skjuvbultar, med regelns vertikalitetsavvikelse kontrollerad inom 1°.
Svetssträngar och stänkgrader slipas bort från hela balken; banöppningsförstärkningszoner och lokala ytdefekter repareras.
Övergripande kulblästring till Sa2,5-graden; sekventiell applicering av primer, mellanskikt och topplack med verifiering av torr filmtjocklek; applicering av brandbeständiga beläggningar baserat på erforderliga brandklasser för specifika zoner.
Komponent-ID-nummer och axel-/höjdmarkeringar tillämpas; dimensionsnoggrannhet, feldetekteringsrapporter och materialdokumentation verifieras; efter godkänd inspektion är komponenterna vattentäta för transport.
- Strålens rakhet: ≤L/1000
- Fläns vertikalitet: ≤B/100
- Dimensionsavvikelse i tvärsnitt: ±2 till 3 mm
- Standardlängder för färdiga segment: 9m, 12m; extra långa komponenter prefabriceras i segment.
|
Materialklass |
Avkastningsstyrka ReL |
Draghållfasthet Rm |
Applikationsscenarier |
|
Q355B |
≥355 MPa |
470 ~ 630 MPa |
Helljus för fabrik och höghus tung lastplattform |
|
Q235B |
≥235 MPa |
375 ~ 500 MPa |
Lågt ljuslast helljus |
|
Q355NL |
≥355 MPa |
470 ~ 630 MPa |
Helljus används i mycket kalla områden |
- H-balk: Utmärkt böjningsprestanda kring den starka axeln; lägre sidostyvhet kring den svaga axeln (beroende på golvplattor och sekundära balkar för lateral fasthållning); Bärförmågan ökar med 35 %–55 % efter eftermontering av stål-betongkomposit.
- Boxbalk: Balanserad dubbelriktad böj- och vridningsprestanda; lämplig för excentrisk lastning och brokranar helljusapplikationer.
- Vindmotståndskoefficient: H-balk 1,35, Boxbalk 1,55.
- Tvärförstyvningar måste läggas till vid koncentrerade belastningspunkter för att förhindra lokal knäckning av banan på grund av lagerspänningar.
- Stumfogar för huvudbalkar och svetsar med kritiska lager: svetsar av klass I, 100 % ultraljudstestning (UT)
- Förstyvnings- och konsolsvetsar: Grad II-svetsar, 20 % slumpmässig ultraljudstestning (UT)
- Rostborttagningsgrad: Sa2,5
- Färgtorrfilmtjocklek: 100–160 μm
- Brandmotståndslängd: 1h, 2h, 3h
- Varmförzinkningszinktjocklek: ≥85 μm
- Balk-till-pelare anslutningsbultar: Grad 10.9 höghållfasta bultar
- Ändplåtstjocklek: 18–50 mm
- Skärningsbultarspecifikationer: Φ16, Φ19; material: ML15
- Helt intern bearbetning: Egenutvecklade produktionslinjer för skärning av stålplåt, svetsning under vatten och feldetektering; ingen outsourcing, vilket säkerställer kontrollerbara dimensioner och svetskvalitet.
- Överensstämmelse med gränsöverskridande leverans: Samtidig leverans av kompletta engelska inspektionsrapporter och tullklareringsdokumentation för att uppfylla kraven på utländsk ingenjörsövervakning och tullrevisioner.
- Överdimensionerade transportlösningar: Tillhandahållande av kompletta konstruktionsritningar för sektionsprefabricering och skarvning på plats av extra långa huvudbalkar, för att övervinna gränsöverskridande transportbegränsningar.
- Gratis teknisk verifiering: Förförsäljningsverifiering av huvudbalkarnas spännvidd, belastning och val av anslutning för att minska risker för konstruktionskonstruktion.
F1: Hur väljer jag mellan huvudbalkar med H- och lådsektion?
A: Använd H-sektionsbalkar för spännvidder under 24 m med vertikala belastningar i en riktning; använd lådsektionsbalkar för spännvidder som överstiger 24 m, dubbelriktade excentriska belastningar eller fram- och återgående kranbelastningar.
F2: Påverkar skärande öppningar i huvudbalkbanan den strukturella säkerheten?
S: Öppningar gjorda på andra ställen än topppunkter för böjmoment – när de är förstärkta med ringformiga förstyvningsplattor – äventyrar inte belastningskapaciteten; godtyckliga öppningar är dock förbjudna i zoner med högt böjmoment i mitten av spännvidden.
F3: Kan den brandsäkra beläggningen för primära lastbärande stålbalkar appliceras på plats i ett senare skede?
S: Applicering kan göras antingen via fabriksförbeläggning eller beläggning på plats; fabriksbeläggning säkerställer enhetlig filmtjocklek och överensstämmer i allmänhet bättre med schemaläggningskraven för utländska projekt.
