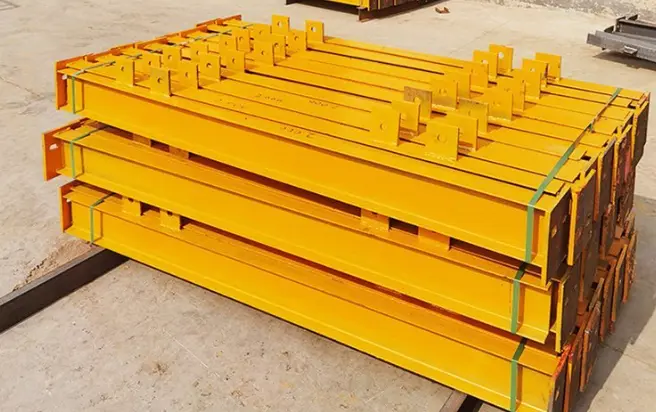

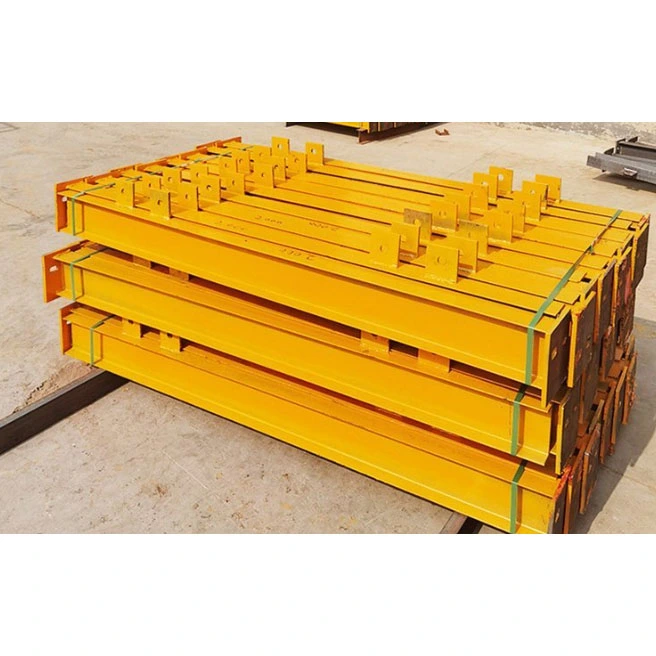

Strukturella I-balkar i varmvalsade stål I-sektioner är specialiserade horisontella bärande profiler designade för lätta, korta stålkonstruktioner. Till skillnad från H-balkar eller profiler med sluten sektion – som är konstruerade för tunga laster – produceras dessa I-balkar via en enkelpassage varmvalsningsprocess i enlighet med nationella standarder; de kräver ingen anpassad sektionssvetsning, och alla dimensioner följer standardiserade specifikationer.
Med hjälp av vårt befintliga råvarulager utför HAISHENG endast sekundär bearbetning – såsom skärning, borrning, tillbehörssvetsning och rostskyddsbeläggning – vilket resulterar i leveranstider mycket kortare än för specialtillverkat stål. Dessa produkter är idealiska för projekt som involverar trånga utrymmen, lättare belastningar eller modifieringar på plats. De erbjuder en praktisk lösning som undviker materialspill som är förknippat med H-balkar och installationskomplexiteten hos fyrkantsrör, vilket gör dem till de mest använda, ekonomiska bärande balkarna för elektromekaniska stödsystem, hjälpanläggningsstrukturer och små fribärande enheter.
- Tvärsektionsstruktur: Har en standard "I"-form med en centrerad, vertikal väv. De inre ytorna på de övre och nedre flänsarna har en lutning på 1:6; flänsarna varierar i tjocklek från kant till centrum, och deras inre och yttre ytor är icke-parallella – det här är de mest distinkta visuella egenskaperna som skiljer dem från H-balkar.
- Strukturellt beteende: Följer en lastbana där den övre flänsen är i kompression, den nedre flänsen är i spänning och banan motstår skjuvning i en riktning. Även om böjmotståndet längs den starka axeln uppfyller standarderna, finns det en inneboende svaghet i motståndet mot sidodeformation längs den svaga axeln.
- Standardbeteckning: Namngiven med bokstaven "I" följt av ett numeriskt suffix. Suffixen "a" och "b" indikerar flänstjockleksskillnader för samma sektionshöjd; "a"-modeller har tunnare flänsar, medan "b"-modeller har tjockare flänsar och högre total bärförmåga.
- Gemensamma marknadsmodeller: Spänner från I10, I12.6, I14, I16, I18, I20a och I20b upp till I45; den största allmänt tillgängliga modellen är I56. Storlekar utanför detta sortiment är inte tillgängliga som standardvaror i lager.
- Råmateriallängder: Standardlängder från fabriken är 6m, 9m och 12m. Fabriksrullade variabla tvärsnitt stöds inte; delar som överskrider dessa längder måste skarvas på plats.
- Q235B: Det vanliga marknadsmaterialet; erbjuder utmärkt duktilitet och kallkapningsprestanda. Lämplig för inomhusmiljöer med omgivande temperatur och 95 % av hjälpprojekt med små spann i torra utomhusmiljöer.
- Q355B: Ett alternativt nischmaterial med 51 % högre sträckgräns. Används främst för tunga utrustningsstöd, extra långa fribärande stålbalkar och projekt i låga temperaturer, frostfria områden; lagertillgängligheten är begränsad.
- Huvudbalkskropp: Strukturell I-balk varmvalsat stål I-sektion (GB-standard) kapad till exakta längder via CNC; Ändytorna är gradfria och uppfyller vinkelräta standarder.
- Ändanslutningstillbehör: Platta anslutningsplattor och vertikala lagerförstärkningar; förstyvningar kräver hörnklippning för att passa den lutande flänsprofilen, vilket resulterar i mindre totaldimensioner jämfört med förstyvningar för standard H-balkar med samma höjd.
- Tillbehör till balkkroppar: Stödplattor, sekundära balköglor och förstärkningsplattor för verktygsöppningar; svetsas på angivna platser efter behov.
- Lyfttillbehör: Symmetriska lyftöglor förinstallerade på sidorna av stora, långa balkar (I25 och högre); mindre balkar (I20 och lägre) kräver inga förinstallerade klackar och lyfts direkt via flänsarna.
- Rostborttagningsgrad: St3 manuell rengöring för vanliga civila projekt; Sa2.5 kul-/sandblästring för kommunala och exportprojekt av hög standard.
- Målning: Kompositbeläggning av två primerskikt plus en topplack; torrfilmtjocklek kontrollerad till 60–100 μm, vilket uppfyller kraven på rostskydd inomhus för en 5-årig livslängd.
- Specialbehandling: varmförzinkning för områden med hög luftfuktighet eller regnstänk; tunnfilm svällande brandbeständig beläggning för brandceller som uppfyller kravet på 1 timmes brandbeständighet.
- Enkelt stödd plattform I-balk: Balkkropp + ändplattor i båda ändar + klippta lagerförstyvningar + räfflade stödplattor + full korrosionsskyddsbeläggning; används för huvudbalkar i stålgångar och utrustningsplattformar; ansluten via direktskruvning på plats.
- Fribärande fäste I-balk: Balkkropp + förtjockade förstyvningsplattor på båda sidor om roten + förankringsanslutningsplatta; används för gardinväggsunderramar och små fribärande solskyddsfästen utomhus.
- Enkel tak-sekundär balk: Balkkropp + enkelt enkelsidigt takstöd; inga ändanslutningsplattor; svetsad direkt till huvudbalksflänsen på plats; används för mindre balkar vid fabriks takfot.
Ursprungliga kvalitetscertifikat för stålverksmaterial, måttinspektionsregister för komponenter och unika komponentidentifikationsblad; dokumentation är lämplig för direkt inlämning och godkännande av handledare på utländska projektplatser.
Alla modeller av varmvalsade I-balkar är serietillverkade standardartiklar, vilket eliminerar behovet av schemalagd valsning eller tillverkning (som skarvning eller svetsning). Till skillnad från svetsade H-balkar eller lådbalkar – som kräver 10–20 dagar för leverans – kan standardspecifikationer skickas inom 48 timmar. De är perfekt lämpade för sporadiska anskaffningsbehov, som att byta ut åldrade stöd, lägga till elektromekaniska rörledningar eller brådskande fylla på tvärbalkar för hamstring på plats.
1:6-lutningen på den inre flänsen skapar en naturlig avfasad kant, vilket förhindrar att flänsen krullas eller rullar sig under upplyftning, transport på plats eller oavsiktliga kollisioner med annan utrustning. Däremot är H-balkar med plana flänsar utsatta för kantskador, vilket resulterar i en skrothastighet på plats som är mer än 12 % högre än för I-balkar.
För samma vertikala bärförmåga är bottenflänsen på en I-balk 22 %–30 % smalare än en motsvarande H-balk. Detta möjliggör installation i trånga utrymmen – såsom elektromekaniska ledningskorridorer, smala luckor mellan utrustningsskåp eller slutna gardinväggar – utan att störa rör- eller ledningslayouter.
Längdjusteringar och lokaliserade öppningar kan uppnås helt enkelt genom sågning eller plasmaskärning, vilket eliminerar behovet av tunga maskiner som bågsvetsare eller hydrauliska rätare. Allmänna tekniker på plats kan hantera uppgifter som att svetsa ytterligare konsoler eller finjustera hålpositioner; certifierade högtryckssvetsare krävs inte, vilket avsevärt minskar arbetskostnaderna för småskaliga utländska modifieringar.
Enhetspriset på råvaror är 15–20 % lägre än för svetsade H-balkar med likvärdig bärförmåga. Dessutom minskar deras lägre vikt transport- och lyftkostnaderna. För sekundära balkar med spännvidder under 6 meter och jämnt fördelade laster under 12 kN/m ger de rätt prestanda utan "överkonstruktion", och undviker därmed betydande materialspill.
- kontra H-balkar: H-balkar har balanserad dubbelriktad sidostyvhet och parallella flänsar som är lämpliga för att helt stödja profilerade ståldäck, vilket gör dem idealiska för golvbalkar med långa spann; Strukturell I-balk varmvalsat stål I-sektion erbjuder adekvat böjmotstånd endast längs den starka axeln och är mycket benägna att böja sig i sidled längs den svaga axeln, vilket gör dem olämpliga för strukturer med långa spann som saknar lateral stagning.
- kontra fyrkantiga/cirkulära ihåliga sektioner: Stängda rörformade sektioner erbjuder utmärkt vridmotstånd men förhindrar inre rostborttagning och försvårar efterinstallation av korrosionsskydd vid utskärningar; I-balkar har öppna sektioner som möjliggör inspektion av hela ytan och lägre kostnader för efterföljande modifieringar av verktyg/rörledningar.
- Lätt att sitta/montera: Standard I-balkar kan placeras direkt på betongkonsoler eller kanalstålkonsoler och säkras med enkla häftsvetsar, medan H-balkar kräver bultning av ändplattan, vilket involverar mer komplexa konstruktionssteg.
- Svetsningsbegränsningar för anslutningsplattor: I-balkarnas avsmalnande flänsytor tillåter inte jämn kontakt med plana anslutningsplattor över stora ytor, vilket förhindrar flerriktade skarvanslutningar och begränsar deras användning till enkla, enkelriktade, enkelt stödda belastningsförhållanden.
- Scenarier med unika fördelar: Gångvägsgaller i industrianläggningar, MEP-stöd (mekaniska, elektriska och VVS), utrustningsmonteringsbaser, underramar för gardinväggar och sekundära takbjälkar; användning av H-balkar i dessa sammanhang resulterar i betydande prestandaöverspecifikationer.
- Förbjudna scenarier: Takbalkar som överstiger 8 meter i spännvidd, kompositgolvplattor av stor yta och fribärande konstruktioner som inte stöds utsatta för höga vindbelastningar (på grund av risk för sidoinstabilitet och kollaps).
Detta arbetsflöde täcker endast den sekundära bearbetningen av varmvalsade sektioner (exklusive bebyggda sektioner svetsade från plåt) och återspeglar faktiska produktionssteg i fabriken:
Verifiera ursprungliga brukscertifikat, sektionsprofiler och materialkvaliteter; utföra satsvis provtagning för att kontrollera sidoböjning, vridning och flänsdeformation; räta ut lätt vridna sektioner mekaniskt före bearbetning; returnera icke-kompatibla råvaror till leverantören för att förhindra att undermåliga lager kommer in i produktionen.
Beställningar i stora volymer använder CNC kall metallsågning, vilket resulterar i jämna snitt fria från oxidationsskikt och en 2 mm tillåtelse för stumsvetsning; snabba beställningar av små partier använder plasmaskärning. Extra långa delar genomgår dubbelsidig avfasning på både liv och flänsar för att möta kraven för stumsvetsning på plats.
Tillbehörsplatser är exakt markerade utifrån konstruktionsritningar. För lutande flänsar är förstyvningshörnen avfasade i en lutning på 1:6 för att säkerställa en perfekt passning mot balkkroppen; intermittent häftsvetsning används för fixering, vilket håller svetsinducerad deformation inom 1,5 mm.
Små komponenter som t.ex. klossar, anslutningsplattor och förstyvningar svetsas med CO2-gasskyddad svetsning, vilket säkerställer enhetlig svetssträngsbildning; Stumfogar på plats för extra långa balkar använder manuell bågsvetsning, med kritiska lastbärande stumsvetsar som genomgår slumpmässiga ultraljudstester enligt grad II-standarder.
Anslutningspunkter för kraftiga höghållfasta bultar borras med hjälp av integrerade 3-axliga CNC-borrmaskiner, med håldiametertoleranser kontrollerade till ±0,2 mm; Hål för diverse rör/ledningar på plats borras med handhållna elektriska borrar, med efterföljande slipning för att ta bort grader.
Böjning i sidled och vridningsdeformationer orsakade av svetsning korrigeras med en kombination av lokal låguppvärmning och mekaniska domkrafter; Svetsstänk, slagg och skärkantsgrader slipas ner ordentligt för att eliminera potentiella repor under installationen på plats.
Rostborttagning utförs via manuell rengöring (St3) eller kulblästring (Sa2.5) enligt projektspecifikationer för att eliminera ytfrässkal och lös rost; primer och topplack appliceras vid omgivningstemperatur, med tunnfilms brandhämmande beläggningar tillsatta i angivna brandbeständiga zoner; komponenter går vidare till nästa steg först efter att beläggningen naturligt har härdat för att uppfylla standarder.
Permanenta identifikationsnummer appliceras på komponenterna. En omfattande inspektion utförs för att verifiera längder, håldiametrar och yttre dimensioner, och hela uppsättningen inspektionsdokumentation sammanställs. Komponenterna är inslagna i vattentät sträckfilm och säkrade på träpallar — lämpliga för långväga sjötransporter med fuktskydd.
- Total strållängdsavvikelse: ±3 mm
- Längsgående lateral vridning/avböjning: ≤L/1000 (där L är den faktiska strållängden)
- Flänsplanhet/vridning: Uppfyller GB/T 706 nationella standarder för varmvalsat konstruktionsstål
|
Materialklass |
Avkastningsstyrka |
Draghållfasthet |
Applikationsscenarier |
|
Q235B |
≥235 MPa |
375 ~ 500 MPa |
Vanligt utrustningsstöd, stålgång, liten sekundär balk |
|
Q355B |
≥355 MPa |
470 ~ 630 MPa |
Kraftig utrustningsfäste, fribärande balk |
- Dubbelriktad styvhet: Utmärkt böjmodul längs den starka axeln (X-axeln); Tröghetsmomentet längs den svaga axeln (Y-axeln) är endast 42 % av det för en H-balk med samma höjd, vilket resulterar i ett svagt lateralt vältmotstånd
- Skjuvlastbärande egenskaper: Skjuvkraften bärs helt av banan; dubbelsidiga förstyvningar måste installeras vid koncentrerade belastningspunkter (stöd) för att förhindra lokal vävkrossning eller sprickbildning
- Vindmotståndskoefficient: Fast värde på 1,45; vindmotståndet är högre än det för cirkulära ihåliga balkar men lägre än det för stängda lådsektionsbalkar; Utomhusstöd med låg profil påverkas minimalt av vind
- Kompatibilitet med golvplattor: Lutande flänsar kan inte sitta i plan mot undersidan av profilerade ståldäck; olämpliga för användning som primära bärande balkar i kompositbetonggolvsystem
- Primära stumsvetsar: svetsgodkännande standarder av grad II; slumpmässig ultraljudstestning (UT) på 20 % av kritiska lastbärande stumfogar
- Extra kälsvetsar: Svetsar för räfflor, anslutningsplåtar och förstyvningar genomgår endast visuell inspektion; acceptans baseras på frånvaron av porositet eller ofullständig sammansmältning
- Val av anslutningsbultar: Grad 4.8 standardbultar för konventionella enkelt stödda leder; Grad 8.8 höghållfasta bultar för tunga konsolförband
- Ändanslutningsplattans tjocklek: Standardiserat område på 10 mm–25 mm; specifik tjocklek vald baserat på krav på stödskjuvkraft
HAISHENG har ett lager året runt av hela sortimentet av varmvalsade I-sektioner av strukturell I-balk (storlek I10–I45) Till skillnad från små bearbetningsbutiker som förlitar sig på att köpa in lager från andra håll, är Section utrustad för att hantera allt från små engångsinköp till stora exportorder som kräver full containerlast. Standardspecifikationer är tillgängliga utan att vänta på schemaläggning av råvaruproduktion, och brådskande beställningar kan genomgå djup bearbetning och skickas inom 24 timmar.
Vi använder specialiserade hörnkapningsprocesser och standardiserade formar för de lutande flänsarna på I-balkar, vilket eliminerar behovet av manuell layout för varje del och håller inpassningstoleransen för förstyvningar och anslutningsplattor inom 0,5 mm. Detta löser vanliga problem som finns i allmänna bearbetningsverkstäder, såsom stora luckor vid fästpunkter och efterföljande strukturell felinriktning under belastning.
Balklängder är segmenterade för att passa transportbehållarens dimensioner, med hjälp av rostskyddsförpackningar för enskilda sektioner och spaltfyllande skyddsåtgärder för att förhindra deformation orsakad av turbulens under havstransport. Vi tillhandahåller också en komplett uppsättning engelska tullklareringsdokument och materialspårbarhetsregister, vilket erbjuder en enda lösning för tulldokumentation.
Anti-korrosionsstrategier är skräddarsydda för destinationsregionens klimat: ett standardfärgsystem med två skikt används för tempererade inlandsområden, medan varmförzinkning används för kustområden som utsätts för saltstänk. Alla färgfilms- och zinkskiktstjocklekar genomgår tredjepartstestning med engelska rapporter utfärdade, vilket säkerställer överensstämmelse med EU:s och Sydostasiens acceptansstandarder för stålkonstruktioner.
Vi tillhandahåller gratis råd om balkspännvidd och val av lastmatchning, samt fjärrritningsbaserad vägledning för skarvning och fribärande anslutningar på plats. Komponenter tilldelas unika identifikationsnummer för livstidsspårbarhet, och reservdelar med samma specifikationer finns tillgängliga för påfyllning.
F1: Kan I-balkar ersätta H-balkar för huvudgolvsbalkarna i en fabriksbyggnad?
A: Nej. Standard strukturell I-balk varmvalsat stål I-sektion saknar tillräcklig sidostyvhet längs sin svaga axel; under konstruktion gör laterala vindlaster och tillfälliga konstruktionsbelastningar dem mycket känsliga för lateral-torsionsbuckling. De ska endast användas för sekundära golvbalkar med spännvidder under 6 meter eller för mindre, icke-bärande hjälpbalkar.
F2: Påverkar lutande flänsar stabiliteten hos skruvförband?
A: Ja, det har en direkt inverkan. Platta brickor kan inte användas direkt; avsmalnande brickor som matchar flänslutningen krävs. HAISHENG levererar lämpliga koniska brickor med försändelsen, så köpare behöver inte köpa dem separat.
F3: Vilken är den minsta rostskyddande livslängden för I-balkar som används utomhus?
S: En standardfärg på 60–100 μm håller 3–5 år utomhus i inlandet; varmförzinkning håller 8–10 år inåt land och 5–7 år i kustområden. Utöver dessa perioder krävs underhåll som involverar lokaliserad täckfärgning.
F4: Krävs 100 % feldetektering för skarvning av I-balkar på plats?
S: Nej. Skarvsvetsar för vanliga gångbanor och stöd kräver endast visuell inspektion; Stumsvetsar för tunga utrustningshuvudbalkar och fribärande balkar kräver ultraljudstestning (UT) på 20 % av svetsarna; andra hjälpsvetsar kräver inte oförstörande provning.
F5: Hur kan jag snabbt välja mellan typ A och typ B I-balkar?
S: Välj typ A för standardbelastningar och typiska spännvidder; det är lättare och mer kostnadseffektivt. Välj typ B för koncentrerad belastning vid stöd, enkelsidiga konsoler eller stöd för vibrerande utrustning; de tjockare flänsarna förhindrar lokal flänskrossning.
