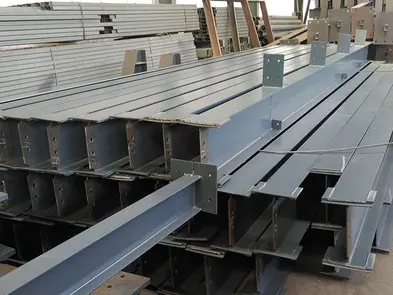

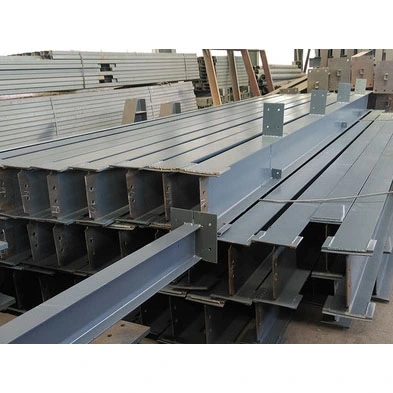

Sekundärt strukturellt stöd stålbalk

Lastöverföring i stålmezzaniner involverar en tvåstegsmekanism: primära balkar stöder vertikala belastningar från pelare, medan sekundära strukturella stödstålbalkar fungerar som sekundära lastbärande element och överbryggar de bärande gapen mellan primärbalkarna. Tillverkade av standard varmvalsade sektioner eller små svetsade sektioner, kräver dessa balkar inte de högspecifika svetsfelsdetekteringsprocesser som används för primärbalkar. De balanserar strukturell säkerhet med projektkostnader och uppfyller fördelade bärande krav för golv med små till medelstora spann och takkapslingar, vilket representerar den mest använda sekundära bärande komponenten i primär-sekundära balksystem.

Strukturell belastningsdefinition och tillämpningsscenarier

1. Grundläggande definition

Sekundära strukturella stödstålbalkar är installerade på tvären och fixerade vid korbelpositionerna för primärbalkarna; de ansluter inte direkt till stålpelare. De stöder i första hand golvbeklädnader, takinneslutningar och lokaliserade spänningsförande belastningar från personal och utrustning, och överför fördelade belastningar till primärbalkarna, som sedan överför dem till stålpelare och fundament. Industristandardbasmaterial inkluderar fyra typer: varmvalsade H-balkar, standard I-balkar, kanalstål och lättsvetsade H-balkar. Q235B väljs vanligtvis som det primära materialet för standard inomhus- och utomhusprojekt, medan Q355B används för plattformar som stöder tung eller vibrerande utrustning.

2. Universella tillämpningsscenarier

- Sekundära balkar för industriella fabriksgolvplattor

- Bärande plattformar för fristående utomhusutrustning

- Stödbalkar för takfästen

- Sekundära balkar för entresolgolv i stål inomhus

Standardiserade fabrikslevererade komponentdetaljer

1. Konfiguration av helljus

- Kategoriserad i skurna varmvalsade sektioner och specialsvetsade sektioner. Standard I-balkar, kanalstål och varmvalsade H-balkar produceras via CNC-skärning av lagerlängdsprofiler. För icke-standardiserade fackbredder eller speciella spännvidder används lätta svetsade H-balkar (tillverkade av mindre stålplåtar); tunga svetsprocesser som involverar tjocka plåtar undviks.

2. Avsluta anslutningstillbehör

- Lap-anslutningsplattor: Standardanslutningsmetoden med stift; tunna plåtar svetsas fast i balkändarna, överlappas på huvudbalkens konsol (konsol) och fästs med positioneringsbultar.

- Tunna ändplattor: Används endast för specifika halvstyva anslutningar; plåttjockleken är betydligt lägre än för huvudbalksbärande ändplattor och ingen förtjockningsförstärkning appliceras.

- Ändförstyvningar: Installeras endast på sekundära balkar utsatta för koncentrerade lagerbelastningar; ingår inte för standard I-balk eller kanalstål sekundärbalkar.

3. Balkkroppstillbehör

- Tågfästens plattor: Speciellt för takets sekundära balkar; svetsad till den övre flänsen för att stödja överlappade galvaniserade taklister.

- Förstärkningsplattor med öppningsöppning: Installerade runt banöppningar som överskrider standardstorleksgränserna för att förstärka tvärsnittshållfastheten.

4. Byggtillbehör

- Standard sekundära konstruktionsstödstålbalkar (upp till 12m) är inte utrustade med lyftöglor; lyftning utförs genom att slinga runt profilflänsarna. Extra långa eller kraftiga sekundärbalkar är fabriksförsedda med enkla svetsade lyftöglor.

5. Korrosionsskydd och brandskydd

- Rostborttagningsgrad: St3 (rengöring av handverktyg) för vanliga inomhusprojekt; Sa2.5 (abrasiv blästring) för utomhusprojekt i mycket korrosiva miljöer.

- Beläggningssystem: Sprayapplicering i två lager (primer plus topplack); total torrfilmtjocklek kontrollerad mellan 60μm och 100μm.

- Brandskydd: Applicering av tunnfilm svällande brandhämmande beläggning vid behov; standard brandbeständighet på 0,5 till 1 timme.

6. Fästelement och anslutningar

Grad 4.8 standardbultar används för konventionella statiska belastningsförband; Grad 8.8 höghållfasta bultar används för leder som utsätts för utrustningsvibrationer, kraftiga vindar eller tunga belastningar (levereras med matchande OEM-muttrar och plana brickor).

Tre kategoriserade fabrikslevererade lösningar

- I-balk sekundärbalkar: I-balkkropp + överlappsanslutningsplattor i båda ändar + räfflade stödplattor + komplett korrosionsskyddsbeläggning; lämplig för lättviktspanelgolv inomhus.

- Varmvalsade H-balkar sekundärbalkar: Liten H-balkkropp + ändlappar + lokaliserade förstyvningar + skjuvbultar; lämplig för betongkompositgolv.

- Sekundärbalkar av kanalstål: Kanalstålkropp + ändlocksplåtar + små laterala klackplattor; används främst för små, oberoende utrustningsplattformar.

Huvudsakliga strukturella skillnader: Huvud- vs. sekundära strålar

Skillnaderna är tydligt definierade baserat på tre dimensioner – lastning på plats, strukturell konfiguration och anslutningstyp – för att förhindra fel under upphandling och urval. - Huvudbalkar: Direkt anslutna till stålpelare; bär kontinuerliga belastningar över hela spännvidden; har förtjockade lagerändplattor och tätt placerade förstyvningar genomgående; använd Grade 10.9 höghållfasta bultar; och genomgå 100 % ultraljudstestning (UT) för svetsar av grad I.

- Sekundära balkar: Lap-anslutna till huvudbalkar för att klara lokaliserade, fördelade belastningar; har förenklad strukturell design och övervägande stiftade (gångjärnsförsedda) anslutningar; använda lätta profiler; och genomgå svetsinspektioner med stickprov.

Kärnfördelar

Med hjälp av en lätt profilstruktur för sekundära stödbalkar erbjuder detta system följande praktiska fördelar jämfört med traditionell heltäckande helbalkskonstruktion:

1. Lätt och flexibelt arrangerad; avstånd kan fritt justeras baserat på bjälklagsmoduler.

2. Materialeffektiv; minskar avsevärt de totala stålanskaffnings- och tillverkningskostnaderna för stålmezzaninkonstruktioner.

3. Hög ytplanhet; kompatibel med olika golvmaterial, inklusive profilerade ståldäck, massiva trägolv och fibercementskivor.

4. Enkel tillverkning och bekväm layout/installation på plats; förkortar effektivt den övergripande byggplanen.

5. Jämn lastfördelning; dämpar strukturellt långvarig golvnedsättning och vibrationer orsakade av gångtrafik.

6. Fabrikstillämpad korrosions- och rostskyddsbehandling; säkerställer långsiktig stabilitet i torra inomhusmiljöer och uppfyller strukturella hållbarhetsstandarder.

Särskiljande höjdpunkter vs. liknande stålkomponenter

1. Fördelar med materialval och leveranscykel

Fyra profiltyper finns tillgängliga för att flexibelt anpassa belastningskraven: I-balkar och kanalstål för lätta belastningar (för att kontrollera kostnaderna), och små H-balkar för medelstora belastningar (för att säkerställa styvhet). Systemet förlitar sig på skärande varmvalsade profiler, vilket eliminerar behovet av nedsänkt bågsvetsning och upprepade riktningsprocesser som krävs för anpassade huvudbalkar. C-sektioner och standard kanalstålfästen är endast lämpliga för kapslingsstag och kan inte ersätta sekundära balkar vid uppbärande vertikala golvbelastningar.

2. Strukturella lastbärande skillnader

Oberoende lastväg; laster överförs inte direkt till stålpelare, vilket resulterar i mindre tvärsnitt och lägre egenvikt. Alla anslutningar använder överlappsfogade stiftkonfigurationer, vilket eliminerar behovet av tunga ändplattor eller täta förstyvningar på huvudbalkar; detta minskar svetstillsatsmaterial och tillverkningsarbete, vilket gör systemet lämpligt för de allra flesta standardscenarier för bärande mezzanin.

3. Differentierad installation på plats

Installationen kräver ingen stumsvetsning på hög höjd med full penetration; istället används enkla bultförband som sänker den tekniska tröskeln för konstruktion. Medlemmar kan kapas till önskade längder, och layouten av tätt placerade segment optimerar golvspännvidden och rymmer oregelbundna fackkonfigurationer. Dessutom minskar elimineringen av kraven på icke-förstörande testning (NDT) för svetsar av grad I avsevärt kvalitetsinspektioner och arbetskostnader.

4. Multifunktionell komponentanpassning

Purlin-klotsar och små verktygsstöd kan svetsas till balkens övre fläns, vilket gör komponenten lämplig för både golv- och takapplikationer. Skjuvreglar kan läggas till för kompositbetonggolvsystem eller uteslutas för torrkonstruktionsgolv, vilket möjliggör kostnadseffektiva konfigurationsjusteringar baserat på specifika behov.

5. Differentierade kostnader för korrosionsskydd och brandskydd

Eftersom stödbalken för sekundärt strukturellt stöd av stålbalk utsätts för betydligt lägre spänningar än primärbalken, räcker det med tunnare applicering av korrosionsskyddsfärg och brandbeständiga beläggningar, vilket resulterar i minskad materialåtgång. Underhåll och renovering är enkla och erbjuder överlägsen total kostnadseffektivitet när det gäller korrosionsskydd och brandskydd under strukturens hela livscykel jämfört med primära balkar.

Klassificering och placering av stålkomponenter

1. Huvudbalkar: Överför fullspännande laster till stålpelare; konstruerad för tunga belastningar och långa spännvidder; har stela anslutningar och genomgår icke-förstörande tester av hög standard (NDT).

2. Sekundära balkar: Överför fördelade golvbelastningar till huvudbalkar; designad för måttlig belastning och stiftanslutningar; prioritera kostnadseffektivitet.

3. Kanalstål & C-sektioner: Används främst för strukturella stöd och taklister; bär inte vertikala golvbelastningar med stora ytor.

Standardiserad end-to-end tillverkningsprocess

1. Råmaterialacceptans: Verifiera originalkvalitetscertifikaten för kvarn för varmvalsade sektioner; inspektera för lateral böjning, vridning och korrosion; mekaniskt räta ut komponenter som överskrider deformationsgränserna; verifiera samtidigt kvaliteten på anslutnings- och förstyvningsplattor.

2. CNC-precisionsskärning: Använd kallmetallsågar för högvolymskärning av sekundära strukturella balkar; använd plasmaskärning för diverse delar; förbered svetsfasar för extra långa skarvade komponenter.

3. Komponentlayout & montering: Placera anslutningsplåtar, förstyvningar, räfflor och förstärkningsplattor enligt konstruktionsritningar; använd precisionshäftsvetsning för att fixera relativa komponentpositioner.

4. Svetsning i små delar: Utför svetsning av hjälpkomponenter med CO2-gasskyddad svetsning; utföra Grade II-standarder för skarvsvetsar; utföra selektiv ultraljudstestning (UT) endast på kritiska lastbärande noder (ingen 100 % inspektion).

5. CNC-hålborrning: Borra bulthål i anslutningsplattor via CNC för att säkerställa koaxial inriktning; använd grad 4.8 bultar för standardanslutningar och byt till grad 8.8 bultar för tunga belastningsnoder.

6. Korrigering & slipning: Använd lokal lågtemperaturuträtning för att eliminera svetsdeformation; slipa bort svetsstänk, grader och överflödiga svetssträngar.

7. Anti-korrosion & Brandskydd: Tillämpa rostborttagningsstandarder baserade på projektspecifikationer; spraya två lager rostskyddsfärg; applicera tunnfilm svällande brandsäker beläggning i avsedda brandklassade zoner.

8. ID-märkning, slutinspektion och lagerhållning: Spraya unika komponent-ID; verifiera dimensioner; sammanställa kvalitetsinspektionsprotokoll; paket för väderskydd innan leverans.

Omfattande prestandaparametrar

1.Geometriska mått och tillverkningstoleranser

- Varmvalsade H-balkar: 200x100mm till... 450200mm

- Standard I-stråle: I10 till I32

- Standard kanalstål: [10 till [25

- Lätt svetsad H-balk: höjd 250 mm till 600 mm

- Standard leveranslängd: 6m, 9m, 12m, överlängd för fältskarvning

- Bearbetningstolerans: total längdavvikelse ±3 mm, lateral deformation ≤L/1000

2. Basmaterialets mekaniska egenskaper

3.Stress- och svetsacceptansparametrar

- Kraftprestanda: Bär huvudsakligen stark axelböjkraft, sidostabilitet begränsad av golvplattor. Bärkapaciteten ökar med cirka 30 % med Φ16/Φ19 skjuvbultar

- Förstyvningslayout: Installera endast lokala förstyvningar vid lagerstöd, inga förstyvningar i full längd

- Svetsinspektion: Sekundärsvetsar med slumpmässig UT-inspektion, visuell inspektion för alla kälsvetsar

4. Anti-korrosion, brandskydd och anslutningsparametrar

- Rostborttagningsstandard: St3 manuell rostborttagning, Sa2.5 kulblästring för högstandardprojekt

- Färgtorrfilmtjocklek: 60μm till 100μm

- Brandbeständighetstid: 0,5h till 1h med tunn brandsäker beläggning

- Anslutningsplåttjocklek: 8mm till 16mm

5. Förenklad jämförelse av primära och sekundära strålparametrar

- Primär lastbärande balk: Huvudmaterial Q355B, tjock ändplatta, 100 % primär svets UT-inspektion, Grade 10,9 bultar, 100-160μm färgfilm

- Sekundärt strukturellt stödstålbalk: Huvudmaterial Q235B, tunn anslutningsplatta, slumpmässig sekundär svetsinspektion, Grade 4.8 bultar, 60-100μm färgfilm

HAISHENG integrerade leverans- och supporttjänster

- Integrerad komponentförsörjning: Enhetlig produktionsplanering och toleransstandarder för hela stålkonstruktionspaketet – inklusive huvudbalkar, sekundära balkar, höghållfasta bultar och anslutningsplattor – eliminerar felinriktning på plats orsakad av dimensionsskillnader mellan olika leverantörer och minskar efterarbete.

- Omfattande gränsöverskridande dokumentation: Tillhandahållande av tvåspråkiga materialkvalitetscertifikat, dimensionsinspektionsrapporter, svetsprovtagningsrapporter och monteringsritningar, åtföljda av korsreferenslistor för komponent-ID; helt kompatibel med utomeuropeiska tullklarering, tredjepartsinspektion/acceptans och krav på platsarkivering.

- Teknisk support och ritningsoptimering i förväg: Gratis optimering före försäljning av sekundära balkavstånd baserat på golvbelastningar och utrymmesdimensioner; verifiering av placeringen av dubbar och räfflor; tillhandahållande av detaljerade anslutningsritningar för att förhindra problem som otillräcklig lastkapacitet eller layoutfel.

- Skyddande gränsöverskridande logistik: Sektionsförpackning för extra långa sekundära balkar med kantskydd och vattentät stretchomslag; tydligt markerade lyftpunkter för att motstå påfrestningarna vid sjö- och landtransporter och förhindra färgskador eller profildeformation; samtidigt tillhandahållande av packlistor och logistikspårningsnummer.

- Fjärrinstallationsstöd på plats: Tillhandahållande av illustrerade installationsmanualer och korta monteringsvideohandledningar; Tekniska frågor och svar på avstånd 24/7 på kinesiska och engelska; vägledning i realtid om anslutningar med stift för sekundära balkar, överlappning och kompositgolvkonstruktion.

- Långtidsgaranti och underhåll: 5-års materialgaranti och 2-års fabrikstillämpad rostskyddsbeläggningsgaranti; gratis planer för efterinstallation av färgbättringar och bultåterinspektion/underhåll; permanent påfyllningstjänst för små sekundära balktillbehör.
